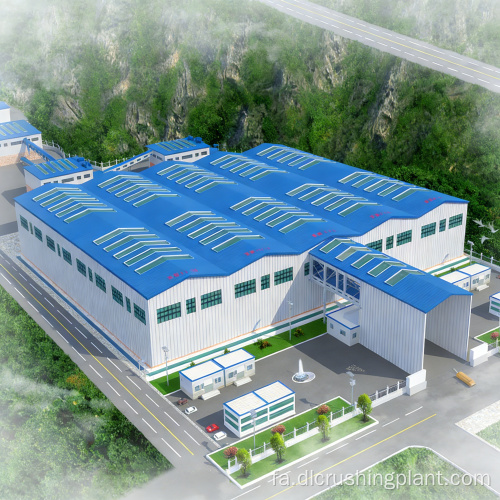

راه حل اصلی برای گیاهان دانه ای بزرگ و متوسط ​​تولید همزمان پنج درجه محصول نهایی

این پروژه شامل 1500 متریک تن در ساعت خط تولید سنگدانه سنگ آهک است که قادر به تولید پنج گرید سنگدانه است. این فرآیند از یک سنگ شکن چکشی سنگین PCZ1820 برای خرد کردن اولیه، به دنبال آن از دو دستگاه سنگ شکن شکل دهنده PC1220 در یک فرآیند ریزشکل دهی ثانویه مدار بسته، و یک فرآیند طبقه بندی دو مرحله ای با استفاده از دو صفحه سه لایه 3YKZ40100 و دو صفحه نمایشگر دو لایه 2YKZ40 استفاده می کند. خط تولید پنج گرید سنگدانه تمام شده (31-40 میلی متر، 25-31 میلی متر، 15-25 میلی متر، 6-15 میلی متر و 0-6 میلی متر) تولید می کند که طیف کاملی از اندازه ذرات درشت، متوسط ​​و ریز را پوشش می دهد. این برای پاسخگویی به نیازهای پایه‌های سنگدانه‌های معدنی بزرگ و متوسط، خرید متمرکز برای پروژه‌های زیربنایی، و کارخانه‌های بتن آماده که نیاز به ذخایر چند درجه‌ای دارند، طراحی شده است.

چالش های اصلی: در یک خط تولید 1500 متری تن در ساعت با تنها 3 تا 4 درجه اندازه تمام شده، اندازه ذرات درشت (31-40 میلی متر) و متوسط ​​(15-25 میلی متر) را نمی توان دقیقاً از هم جدا کرد. نرخ اختلاط مواد بالا منجر به کاهش درجه بندی مصالح با عیار بالا برای فروش می شود. صفحه نمایش های معمولی با عرض 3 متر فاقد سطح غربالگری کافی با ظرفیت 1500 متریک تن در ساعت هستند که منجر به دقت درجه بندی ضعیف برای مواد ریز (0-6 میلی متر) می شود. در تولید مشترک چند محصولی، پیکربندی نادرست غربالگری منجر به عدم تعادل در نسبت محصولات نهایی در درجه‌های مختلف می‌شود و در نتیجه موجودی‌های عقب مانده و موجودی فروخته‌نشده برای مشخصات خاص به وجود می‌آید.

نکات برجسته راه حل: تمایز اصلی در سیستم غربالگری نهفته است - چهار صفحه نمایش ارتعاشی فوق عریض YKZ40100 (هر کدام به عرض 4 متر) که در دو گروه چیده شده اند: گروه اول شامل دو صفحه نمایش سه لایه 3YKZ40100 است که مسئول طبقه بندی درشت درجه است، که دو عدد بزرگ-گرید2-5-ذره 30 میلی متر (محصول 2-5-4-30) را از هم جدا می کند. میلی متر)؛ مواد بزرگتر از 40 میلی متر به دو دستگاه شکل دهنده PC1220 برای خرد کردن ریز در یک چرخه مدار بسته بازگردانده می شود. گروه دوم شامل دو صفحه نمایش دو طبقه 2YKZ40100 برای طبقه بندی با درجه متوسط ​​و ریز مواد کوچکتر از 25 میلی متر است که سه درجه محصول نهایی را از هم جدا می کند: 15-25 میلی متر، 6-15 میلی متر و 0-6 میلی متر. سطح غربالگری فوق عریض 4 متری لایه بندی کامل مواد را با ظرفیت 1500 متریک تن در ساعت تضمین می کند و نرخ اختلاط در پنج دسته محصول در 3٪ کنترل می شود. سنگ شکن تک واحدی PCZ1820 خردایش اولیه را در یک پاس انجام می دهد، در حالی که دو سنگ شکن شکل دهنده PC1220 فقط مواد برگشتی بزرگ را پردازش می کنند که منجر به پیکربندی واحد اصلی ساده و بسیار کارآمد می شود.

بلوک های سنگ آهک بزرگ به طور یکنواخت و پیوسته توسط یک فیدر ارتعاشی سنگین ZGC2050 به سنگ شکن چکشی سنگین PCZ1820 تغذیه می شوند که خردایش اولیه را در یک پاس کامل می کند.

مواد درشت خرد شده از طریق یک تغذیه کننده تسمه اختلاط به اولین مجموعه از دو صفحه ارتعاشی سه لایه 3YKZ40100 منتقل می شود که مواد را به دو اندازه سنگدانه تمام شده درشت تقسیم می کند: 31-40 میلی متر و 25-31 میلی متر.

مواد بزرگتر از 40 میلی متر از طریق یک نوار نقاله برگشتی به دو دستگاه سنگ شکن شکل دهنده PC1220 برای خرد کردن ریز ثانویه تغذیه می شود. پس از خرد کردن، مواد برای غربالگری مجدد به 3YKZ40100 برگردانده می شود و یک چرخه حلقه بسته تشکیل می شود.

مواد کوچکتر از 25 میلی متر به مجموعه دوم دو صفحه ارتعاشی فوق عریض دوطبقه 2YKZ40100 منتقل می شوند، جایی که بیشتر به سه درجه از سنگدانه های نهایی متوسط ​​و ریز: 15-25 میلی متر، 6-15 میلی متر و 0-6 میلی متر غربال می شوند.

پنج نوع محصول نهایی از طریق نوار نقاله ها به سیلوهای محصول نهایی مهر و موم شده مربوطه منتقل می شوند، جایی که به طور جداگانه بر اساس نوع ذخیره و بارگیری می شوند.

طراحی راه حل، ساخت داخل مجموعه تجهیزات کامل، نصب و راه اندازی در محل، آموزش فرآیند درجه بندی و مدیریت بهره برداری و نگهداری.

این پروژه شامل یک مرکز تولید کل برای یک گروه عمده مصالح ساختمانی در ایالت پراک، مالزی است. این مرکز با ظرفیت تولید 1500 متریک تن در ساعت، از سنگ آهک محلی با کیفیت بالا به عنوان ماده خام استفاده می کند و محصولات نهایی به پروژه های زیرساختی و کارخانه های بتن آماده در مناطق شهری ایپو و کوالالامپور عرضه می شود.

خط تولید با یک طرح طبقه بندی دو مرحله ای شامل یک سنگ شکن چکشی سنگین PCZ1820، دو دستگاه شکل دهی PC1220 و چهار صفحه نمایش فوق عریض YKZ40100 پیکربندی شده است. از زمان راه اندازی، ظرفیت تولید در 1500 تن در ساعت، با دقت طبقه بندی بالا در پنج دسته محصول، ثابت مانده است. با سنگدانه های درشت 31-40 میلی متر و 25-31 میلی متر که با موفقیت به پروژه پیوند راه آهن ساحل شرقی در مالزی عرضه شد، در حالی که سنگدانه ریز 0-6 میلی متر به عنوان جایگزینی برای شن و ماسه تولیدی به کارخانه های آماده محلی عرضه می شود. صفحه نمایش های فوق عریض 4 متری به طور پایدار در شرایط گرمسیری و رطوبت بالا کار می کنند و هیچ مشکلی برای گرفتگی صفحه نمایش گزارش نشده است.

بازخورد مشتری (انگلیسی): "رده بندی پنج محصول با صفحه نمایش های 4 متری به ما انعطاف پذیری عالی در ارائه خدمات به بخش های مختلف بازار می دهد. بخش های 31 تا 40 میلی متر و 25 تا 31 میلی متر مستقیماً به پروژه های زیرساختی با قیمت های عالی می روند، در حالی که اندازه های ریزتر به مشتریان آماده ما خدمت می کنند. سنگ شکن های شکل دهنده PC1220 فقط مواد برگشتی بزرگ را انجام می دهند که هزینه های عملیاتی را پایین نگه می دارد.

س: آیا می توان نسبت پنج دسته محصول را تنظیم کرد؟

ج: بله. با تنظیم پیکربندی اندازه مش صفحه نمایش 3YKZ40100 و 2YKZ40100، نسبت خروجی برای هر دسته را می توان به طور انعطاف پذیر تنظیم کرد. به عنوان مثال، در طول فصل اوج برای پروژه‌های زیربنایی، سهم تولید قطعات 31-40 میلی‌متر و 25-31 میلی‌متر را می‌توان افزایش داد، در حالی که در دوره‌های تقاضای بالا برای بتن آماده، خروجی سنگدانه‌های 0-6 میلی‌متر را می‌توان افزایش داد. سیستم تولید شرکت برای پنج نوع سنگ‌دانه سنگ آهک.

س: آیا استفاده از دستگاه شکل دهی PC1220 صرفاً برای پردازش مواد برگشتی ظرفیت تجهیزات را هدر می دهد؟

پاسخ: نه، اینطور نیست. تحت شرایط پردازش سنگ آهک با سرعت 1500 متریک تن در ساعت، PCZ1820 به سرعت شکل دهی در اولین گذر بالا دست می یابد، با مواد برگشتی معمولاً تنها 15٪ تا 20٪. دو واحد PC1220 برای رسیدگی به این مواد برگشتی بیش از اندازه کافی هستند. خطوط تولید خرد کردن و غربالگری سنگ آهک در مقیاس بزرگ و متوسط ​​این پیکربندی نسبت به راه حلی که در آن دستگاه شکل‌دهی تمام مواد را پردازش می‌کند، از نظر انرژی کارآمدتر است، در حالی که اطمینان حاصل می‌کند که همه مواد با اندازه بزرگ مطابق با مشخصات هستند.

س: آیا نگهداری از صفحه نمایش 4 متری بسیار عریض آسان است؟

پاسخ: YKZ40100 دارای یک ساختار مشبک صفحه نمایش مدولار است که هر پانل صفحه نمایش جداگانه 1 متر عرض دارد. برای تعویض معمولی، فقط بخش های فرسوده نیاز به تعویض دارند. نیازی به برداشتن کل سطح صفحه نمایش نیست. تعویض یک پانل تک صفحه تقریباً 20 تا 30 دقیقه طول می کشد. سیستم سنگ آهک در مقیاس بزرگ با مشخصات چندگانه.

برای راه حل خط تولید و قیمت پیکربندی برای خط تولید 1500 متریک تن در ساعت سنگدانه سنگ آهک که پنج گرید سنگدانه تولید می کند، لطفاً با تیم فنی ما تماس بگیرید.
