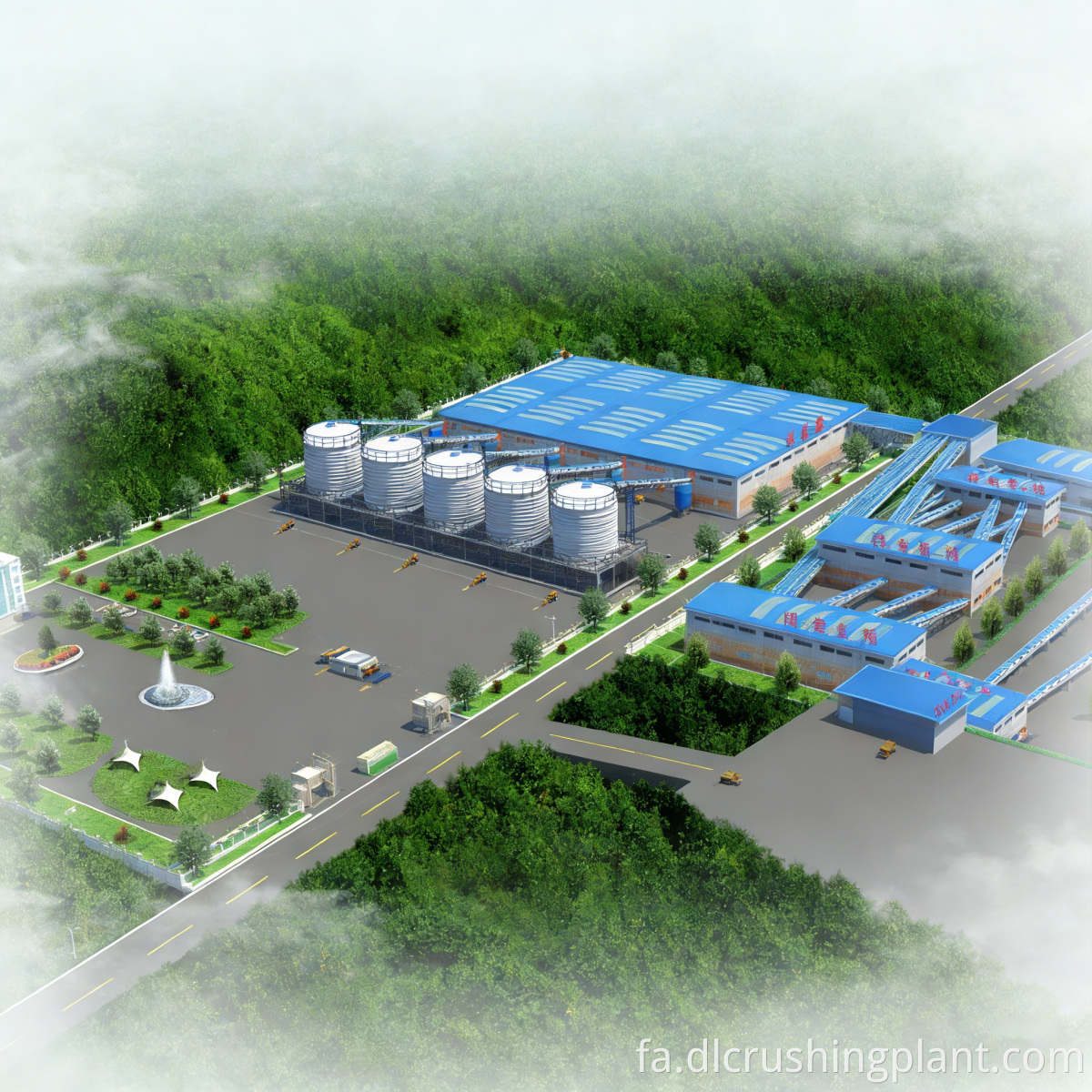

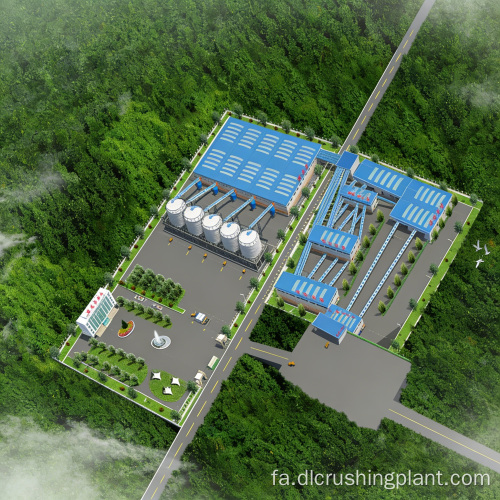

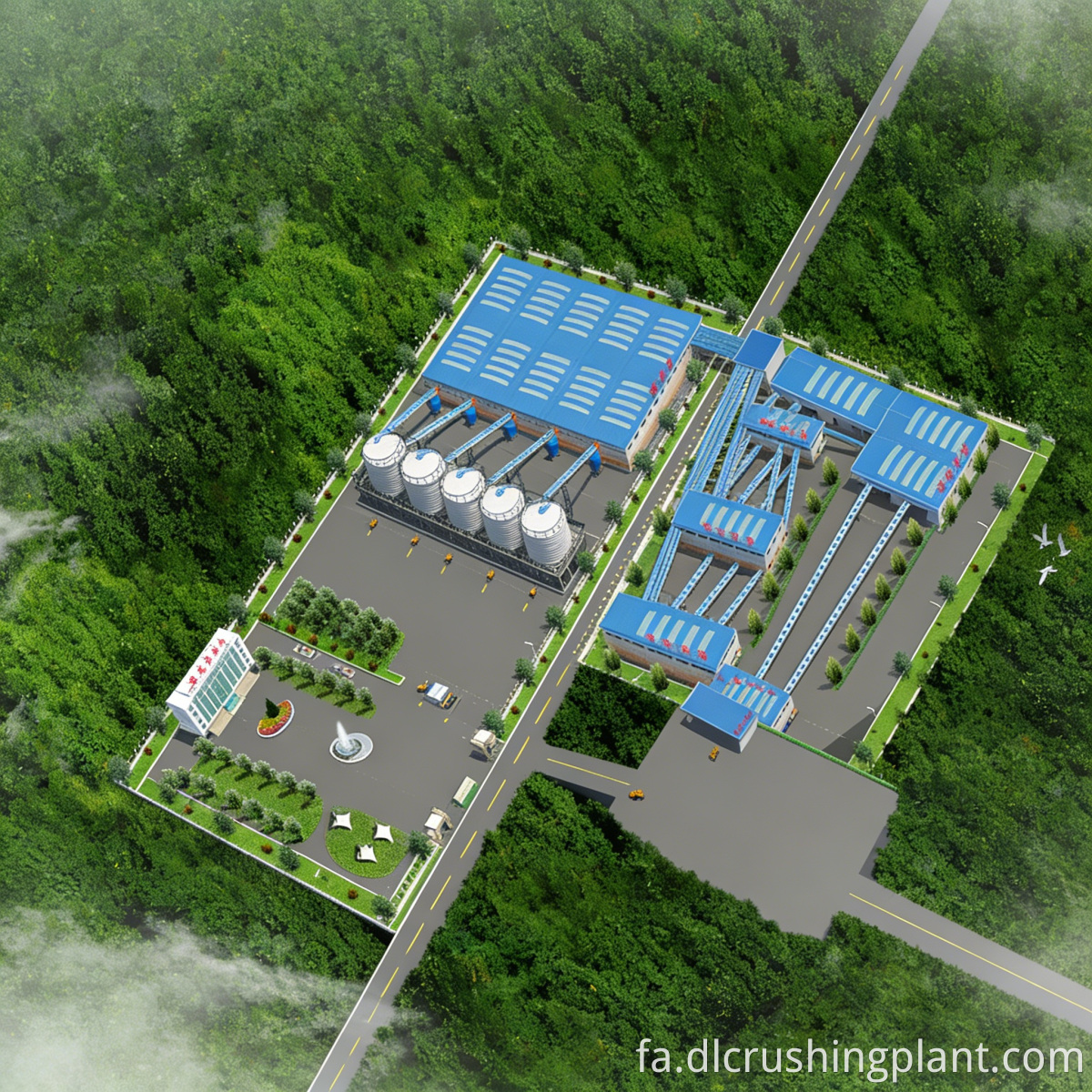

راه حل اصلی برای خط تولید سنگ آهک در مقیاس بزرگ در یک معدن

این راه حل برای یک خط تولید سنگ آهک در مقیاس بزرگ با ظرفیت 4500 تا 5000 متریک تن در ساعت، تولید روزانه بیش از 70000 تن متریک و ظرفیت تولید سالانه تا 20 میلیون تن طراحی شده است. این برای عملیات استخراج و فرآوری فشرده در مقیاس بزرگ در معادن اصلی سنگ آهک در سراسر جهان طراحی شده است.

چالش‌های کلیدی: راه‌اندازی‌های مرسوم برای معادن با مقیاس 10000 متریک به ده‌ها واحد غربالگری نیاز دارند که در نتیجه ردپای بزرگ، سرمایه‌گذاری بالا و عملیات و نگهداری پیچیده ایجاد می‌شود. صفحات خطی سنتی ظرفیت پردازشی تنها 300 تا 500 تن متریک در ساعت در هر واحد دارند و تکثیر تجهیزات غربالگری منجر به تسمه‌های نقاله متراکم و متقاطع و گره‌های مدیریتی پراکنده می‌شود.

نکات برجسته راه حل: این سیستم از دو سنگ شکن چکشی سنگین PCZ2125 به صورت موازی برای خرد کردن اولیه، سه سنگ شکن شکل دهنده PC1622 که در سه خط موازی کار می کنند و 12 صفحه ارتعاشی سنگین ZSG40100 برای درجه بندی ترکیبی استفاده می کند. هر صفحه نمایش سنگین ZSG دارای ظرفیت پردازش 800 تا 1000 تن متریک در ساعت است که تعداد صفحه های مورد نیاز را در مقایسه با تنظیمات معمولی تقریباً 40 درصد کاهش می دهد. عملکرد موازی دو سنگ شکن چکشی تضمین می کند که کل خط در حین تعمیر و نگهداری هر واحدی فعال باقی می ماند، در حالی که سه خط شکل دهی موازی امکان تخصیص ظرفیت انعطاف پذیر را فراهم می کند. 12 صفحه نمایش سنگین، که در پیکربندی های 6+6 گروه بندی شده اند، امکان تولید همزمان پنج اندازه محصول نهایی (30-80 میلی متر، 20-30 میلی متر، 10-20 میلی متر، 5-10 میلی متر و 0-5 میلی متر) را فراهم می کنند.

تکه های سنگ آهک بزرگ از سیلو مواد خام به طور یکنواخت و پیوسته از طریق فیدر ارتعاشی سنگین ZGC2560 به دو دستگاه سنگ شکن چکشی سنگین PCZ2125 برای خردایش اولیه تغذیه می شوند.

مواد خرد شده اولیه توسط نوار نقاله‌ها به یک سیلو میانی منتقل می‌شوند، سپس توسط نه فیدر ارتعاشی GZG8000 به سه سنگ شکن شکل‌دهنده PC1622 برای خرد کردن و شکل‌دهی ثانویه توزیع می‌شوند.

مواد خرد شده ثانویه وارد شش صفحه ارتعاشی سنگین سه طبقه 3ZSG40100 می شوند که سنگدانه های نهایی را به دو درجه تقسیم می کنند: 30-80 میلی متر و 20-30 میلی متر. مواد بزرگتر از 80 میلی متر از طریق تسمه نقاله برگشتی به سنگ شکن های شکل دهنده PC1622 برای چرخش مجدد و خرد کردن بیشتر بازگردانده می شوند.

مواد غربال‌شده زیر 20 میلی‌متر با مواد خرد شده ثانویه ترکیب می‌شوند و به شش صفحه ارتعاشی سنگین دوطبقه 2ZSG40100 منتقل می‌شوند که سه درجه از مصالح نهایی تولید می‌کنند: 10-20 میلی‌متر، 5-10 میلی‌متر و 0-5 میلی‌متر.

پنج گرید سنگدانه تمام شده از طریق نوار نقاله به سیلوهای محصول نهایی مربوطه خود که مجهز به سیستم بارگیری خودکار هستند حمل می شود.

طراحی راه حل: بررسی سایت معدن، انتخاب فرآیند، طراحی طرح خط تولید، مدل سازی سه بعدی و شبیه سازی

ساخت تجهیزات: تولید داخلی ماشین آلات هسته ای (سنگ شکن چکشی سنگین، دستگاه شکل دهی، صفحه نمایش سنگین ZSG)، همراه با یکپارچه سازی تغذیه کمکی، انتقال، جمع آوری گرد و غبار و تجهیزات کنترل الکتریکی.

نصب و راه اندازی: نظارت بر ساخت و ساز در محل، نصب تجهیزات، راه اندازی یکپارچه بدون بار و بارگذاری، و آزمایش پذیرش برای اطمینان از اینکه ظرفیت تولید مطابق با مشخصات است.

مدیریت عملیات و نگهداری: آموزش اپراتور، تامین قطعات یدکی، تشخیص عیب از راه دور، بازرسی های دوره ای و پشتیبانی فنی 24/7

پروژه سنگدانه سنگ آهک در مقیاس بزرگ در استان قونیه ترکیه با ظرفیت طراحی شده 4500 متریک تن در ساعت. مواد خام سنگ آهک روباز از منطقه معدن است و محصول نهایی برای پروژه های زیرساختی در استانبول و آنکارا عرضه می شود.

خط تولید با 2 دستگاه سنگ شکن چکشی سنگین PCZ2125، 3 دستگاه شکل دهنده PC1622 و 12 صفحه نمایشگر سنگین ZSG40100 پیکربندی شده است که پنج درجه محصول نهایی را تولید می کند: 30-80 میلی متر، 20-30 میلی متر، 10-20 میلی متر، 5-1 میلی متر، خروجی روزانه 5-1. 70000 متریک تن از زمان راه اندازی، ظرفیت عملیاتی واقعی در 4800-5000 تن در ساعت تثبیت شده است، با هر پنج درجه محصول شکل ذرات عالی و محتوای ریزدانه زیر 2٪.

بازخورد مشتری (انگلیسی): "این کارخانه توانایی ما را برای تامین بازار آناتولی مرکزی کاملاً متحول کرده است. توان عملیاتی 5000 TPH که تنها با 12 صفحه نمایش سنگین به دست می آید، قابل توجه است - ما قبلاً به نزدیک به 20 صفحه نمایش در سایت های دیگر نیاز داشتیم تا به نیمی از این ظرفیت برسیم. راه اندازی موازی با دو دستگاه سنگ شکن چکشی حتی در طول تعمیر و نگهداری ما نیز تضمین می کند که تولید ما هرگز متوقف نمی شود. به میزان قابل توجهی کاهش یافت.»

س: آیا خوراک معدنی برای ظرفیت تولید 5000 متریک تن در ساعت باید سنگ آهک باشد؟

A: این محلول برای مواد با سختی متوسط ​​تا کم بهینه شده است. بهترین عملکرد را با سنگ آهک دارد اما می تواند با کانی هایی با سختی مشابه مانند دولومیت و گچ نیز استفاده شود. خط تولید سنگ آهک در مقیاس بزرگ برای مواد معدنی با سختی بالا، باید به پیکربندی سنگ شکن فکی + سنگ شکن مخروطی تغییر دهید.

س: آیا 12 صفحه هنوز هم زیاد است؟

پاسخ: یک صفحه نمایش سنگین ZSG40100 دارای ظرفیت پردازش 800 تا 1000 تن در ساعت است که بیش از 1.5 برابر یک صفحه نمایش خطی معمولی با مشخصات مشابه است. خط تولید سنگ آهک سنگ شکن چکشی بزرگ اگر به جای آن از صفحات معمولی استفاده شود، 18 تا 20 واحد مورد نیاز است. راه حل ZSG تعداد صفحات را تقریباً 40٪ کاهش می دهد و طراحی تخلیه دو طرفه تعداد تسمه های نقاله متقاطع را به حداقل می رساند.

س: جدول زمانی کل خط از امضای قرارداد تا شروع تولید چیست؟

A: چرخه استاندارد پروژه 6 تا 8 ماه است، شامل 1 ماه برای طراحی، 3 ماه برای ساخت تجهیزات، 2 ماه برای نصب و 1 ماه برای راه اندازی. برای پروژه های بسیار بزرگ، به دلیل حجم قابل توجهی از کارهای مهندسی عمران، جدول زمانی ممکن است 1 تا 2 ماه تمدید شود. پروژه کلید در دست برای یک سیستم کامل غربالگری سنگ آهک.

لطفاً برای دریافت پیشنهاد سفارشی با تیم مهندسی ما تماس بگیرید.
