خط تولید خرد کردن و غربالگری با راندمان بالا صرفه جویی در فضا راه حل بهینه برای مصالح با اندازه متوسط

این محلول یک سیستم خرد کردن و غربالگری سنگ آهک با راندمان بالا با ظرفیت 1000 متریک تن در ساعت است. این دستگاه از یک سنگ شکن چکشی سنگین PCZ1820 برای خرد کردن اولیه، یک صفحه ارتعاشی بسیار عریض سه طبقه 3YKZ40100 برای طبقه بندی، و یک فرآیند چرخش مدار بسته با استفاده از آسانسور برای تولید دو درجه از سنگدانه های برتر: 20-310-31.5 میلی متر و میلی متر استفاده می کند. این طراحی از تفاوت ارتفاعی سایت برای تغذیه کانال استفاده می‌کند و نیاز به نوار نقاله‌های میانی را از بین می‌برد و در نتیجه یک چیدمان فشرده و حداقل کاربری زمین ایجاد می‌کند. این برای پایه‌های تولید سنگدانه‌های معدنی با اندازه متوسط ​​و عرضه سنگدانه‌های درجه یک برای پروژه‌های زیربنایی طراحی شده است.

چالش‌های کلیدی: اگر یک راه‌حل سنگ شکن چند مرحله‌ای و چند واحدی برای یک خط تولید ۱۰۰۰ متریک تن در ساعت اعمال می‌شد، شامل قطعات متعددی از تجهیزات می‌شد، نیاز به ردپای بزرگی داشت و هزینه‌های سرمایه‌گذاری بالایی را به همراه داشت – که آن را برای معادن متوسط ​​گران می‌کند. چیدمان های سنتی نیاز به انتقال مواد متعدد با استفاده از تسمه نقاله های متعدد دارند که منجر به رد پای بزرگ و نقاط انتشار چندگانه گرد و غبار می شود. صفحه نمایش های معمولی فاقد سطح غربالگری کافی برای ظرفیت 1000 متریک تن در ساعت هستند که منجر به دقت درجه بندی ضعیف برای درجه های محصول نهایی 20-31.5 میلی متر و 10-20 میلی متر می شود.

نکات برجسته راه حل: حداقل پیکربندی - فقط یک سنگ شکن چکشی سنگین PCZ1820 و یک صفحه نمایش فوق عریض سه طبقه 3YKZ40100 به ظرفیت 1000 تن متریک در ساعت و طبقه بندی دو درجه ای دست یافته است که منجر به واحدهای کمتر، سرمایه گذاری کمتر و تعمیر و نگهداری ساده تر می شود. با استفاده از اختلاف ارتفاع طبیعی، مواد خرد شده مستقیماً از طریق ناودان ها وارد صفحه ارتعاشی می شوند و نیاز به تسمه نقاله میانی را از بین می برند. این منجر به یک چیدمان جمع و جور می شود که در مقایسه با راه حل های معمولی، ردپا را تقریباً 30٪ کاهش می دهد. مواد بزرگتر از 31.5 میلی متر از طریق یک آسانسور برای خرد کردن مجدد به سنگ شکن چکشی بازگردانده می شوند. این فرآیند مدار بسته تضمین می کند که تمام اندازه ذرات با مشخصات مطابقت دارند. تجهیزات جمع‌آوری گرد و غبار در هر دو خروجی سنگ شکن و خروجی صفحه نصب می‌شود تا از تولید سازگار با محیط زیست و بدون گرد و غبار اطمینان حاصل شود.

بلوک های سنگ آهک بزرگ از معدن به طور یکنواخت و به طور مداوم توسط یک فیدر ارتعاشی سنگین ZGC2050 به یک سنگ شکن چکشی سنگین PCZ1820 تغذیه می شود که خرد کردن اولیه و شکل دهی را در یک پاس تکمیل می کند.

مواد خرد شده از اختلاف ارتفاع در محل استفاده می کند تا مستقیماً از طریق یک ناودان به صفحه ارتعاشی بسیار عریض سه طبقه 3YKZ40100 وارد شود و نیاز به تسمه نقاله میانی را از بین ببرد.

صفحه ارتعاشی 3YKZ40100 مواد را به دو درجه مصالح نهایی طبقه بندی می کند: 20-31.5 میلی متر و 10-20 میلی متر، که سپس به ترتیب از طریق نوار نقاله به سیلوهای محصول نهایی منتقل می شوند.

مواد بزرگتر از 31.5 میلی متر توسط یک آسانسور به فیدر برگشته و دوباره به سنگ شکن چکشی وارد می شود و یک چرخه مدار بسته را تشکیل می دهد تا زمانی که همه مواد با مشخصات مطابقت داشته باشند.

هر دو درگاه تخلیه سنگ شکن و درگاه تخلیه صفحه ارتعاشی مجهز به سیستم های جمع آوری گرد و غبار پالس برای جمع آوری متمرکز گرد و غبار هستند و از عدم انتشار گرد و غبار اطمینان حاصل می کنند.

طراحی راه حل، ساخت داخل مجموعه کامل تجهیزات، نصب و راه اندازی در محل، آموزش اپراتور و مدیریت بهره برداری و نگهداری.

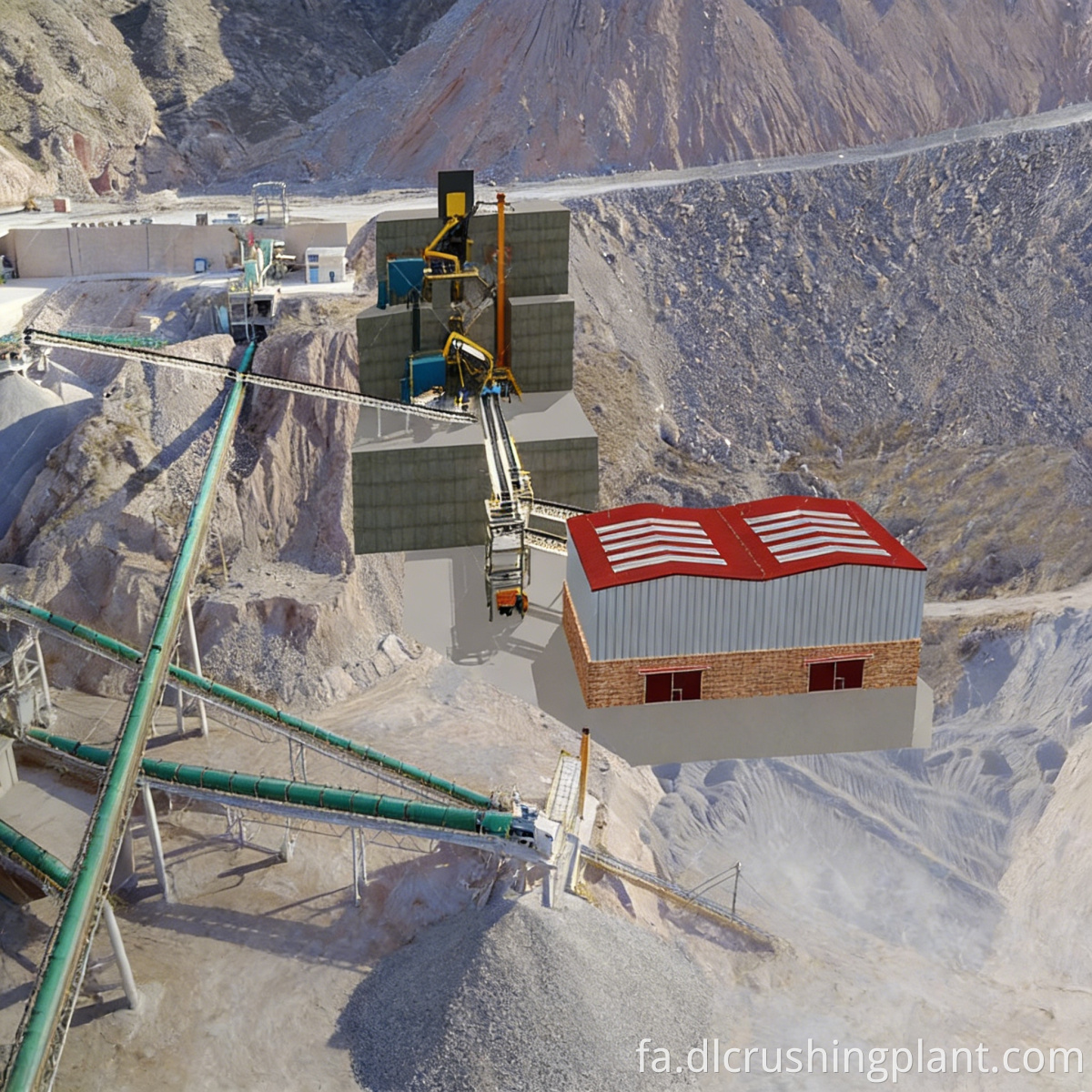

یک پروژه مجموع ممتاز برای یک شرکت مصالح ساختمانی در استان عمان، اردن، با ظرفیت تولید طراحی شده 1000 تن در ساعت. ماده اولیه سنگ آهک محلی است و محصولات نهایی - در دو اندازه 20-31.5 میلی متر و 10-20 میلی متر - برای پروژه های زیربنایی و کارخانه های بتن آماده در امان و مناطق اطراف آن عرضه می شود.

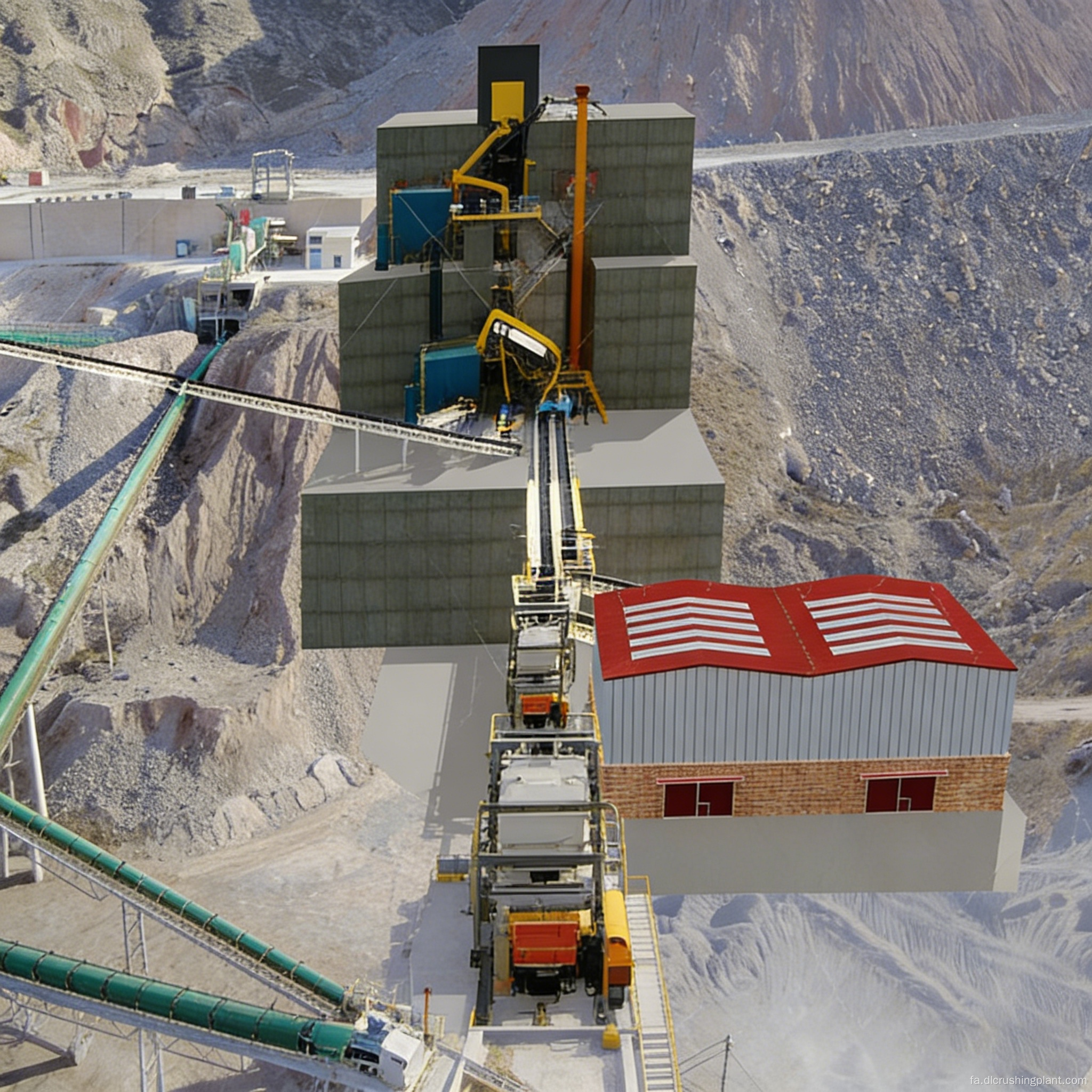

خط تولید از تفاوت‌های ارتفاعی در زمین معدن استفاده می‌کند و از پیکربندی متشکل از یک سنگ شکن چکشی سنگین PCZ1820، یک صفحه نمایش فوق‌العاده 3YKZ40100، تغذیه ناودان و یک آسانسور برای برگشت مواد استفاده می‌کند. از زمان راه اندازی، ظرفیت تولید در 1000 متریک تن در ساعت ثابت مانده است. هر دو گرید محصول دارای شکل ذرات عالی و درجه بندی پایدار هستند و طراحی تغذیه ناودان ردپای خط تولید را تقریباً 30 درصد در مقایسه با طرح اصلی کاهش داده است. سیستم جمع آوری گرد و غبار قابل اعتماد عمل می کند و بازرسی های محیطی محلی را پشت سر گذاشته است.

بازخورد مشتری (انگلیسی): "طراحی تغذیه ناودان استفاده عالی از زمین سایت ما بود - چندین تسمه نقاله را حذف کرد و ردپای ما را به میزان قابل توجهی کاهش داد. سنگ شکن تک PCZ1820 به اضافه یک صفحه نمایش 3YKZ40100 1000 تن متریک در ساعت را کنترل می کند. هزینه های تعمیر و نگهداری ساده را با دو محصول نهایی پایین نگه می دارد. مواد با اندازه صفر در محصولات نهایی ما جمع آوری گرد و غبار در نقاط تخلیه سنگ شکن و صفحه نمایش، کل کارخانه را تمیز و سازگار نگه می دارد.

س: آیا یک سنگ شکن چکشی و یک صفحه نمایش می تواند ظرفیت تولید پایدار 1000 تن در ساعت را تضمین کند؟

پاسخ: PCZ1820 برای توان عملیاتی 1000-1200 تن متریک در ساعت طراحی شده است، در حالی که صفحه نمایش فوق عریض سه عرشه 3YKZ40100 با عرض 4 متر و منطقه پردازش بزرگ، عملکرد پایدار را هنگام جفت شدن با سنگ شکن تضمین می کند. طراحی و تامین یک خط تولید سنگ شکن با راندمان بالا برای سنگ آهک با اندازه متوسط. عملیات مدار بسته بر ظرفیت تولید اصلی تأثیر نمی گذارد.

س: چه نیازهای سایتی برای تغذیه ناودان وجود دارد؟

A: تغذیه ناودان به اختلاف ارتفاع بین سنگ شکن و صفحه بستگی دارد. به طور کلی، سکوی سنگ شکن باید 3-5 متر بالاتر از سکوی صفحه نمایش باشد. اگر تفاوت ارتفاع طبیعی در محل وجود نداشته باشد، این امر می تواند با استفاده از سازه های پشتیبانی فولادی یا یک پلت فرم مهندسی عمران به دست آید. خط تولید سنگ آهک فشرده یک راه حل خاص در مرحله طراحی بر اساس زمین واقعی ارائه خواهد شد.

س: آیا این محلول فقط دو درجه محصول تولید می کند؟ این خیلی کم نیست؟

A: راه حل دو درجه برای بازار مجموع برتر طراحی شده است. هر دو 20-31.5 میلی متر و 10-20 میلی متر اندازه های پرتقاضا هستند. در صورت نیاز به نمرات اضافی، درجه سوم محصول نهایی را می توان با استفاده از لایه سوم روی صفحه نمایش سه لایه 3YKZ40100 اضافه کرد، یا مجموعه ای از صفحه نمایش های ظریف را می توان اضافه کرد تا به درجه های 3-4 محصول افزایش یابد. خدمات عملیاتی و نگهداری برای سیستم های خرد کردن حلقه بسته آهکی.

برای پیشنهاد و نقل قول در مورد سیستم خرد کردن و غربالگری سنگ آهک 1000 تن در ساعت، لطفاً با تیم فنی ما تماس بگیرید.
