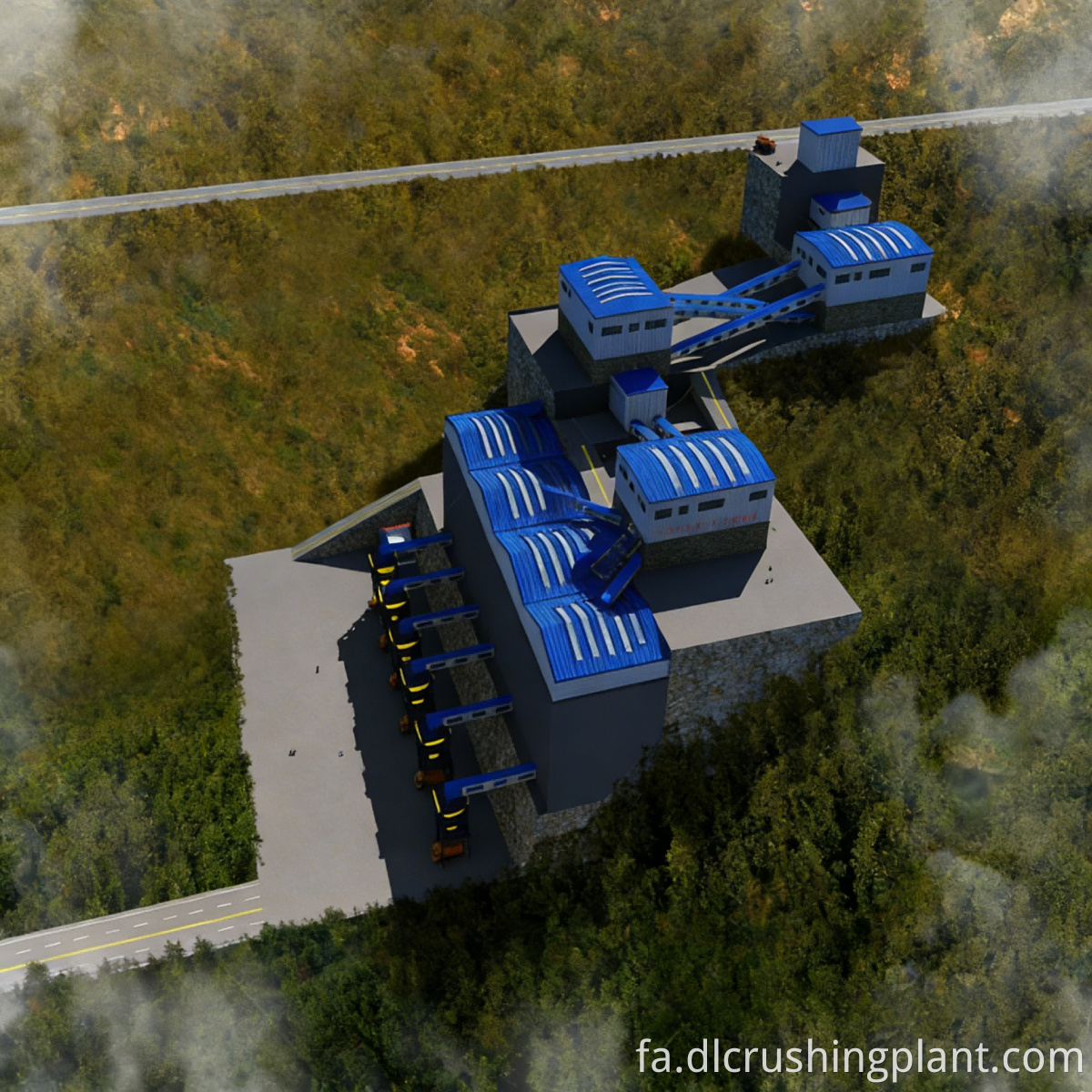

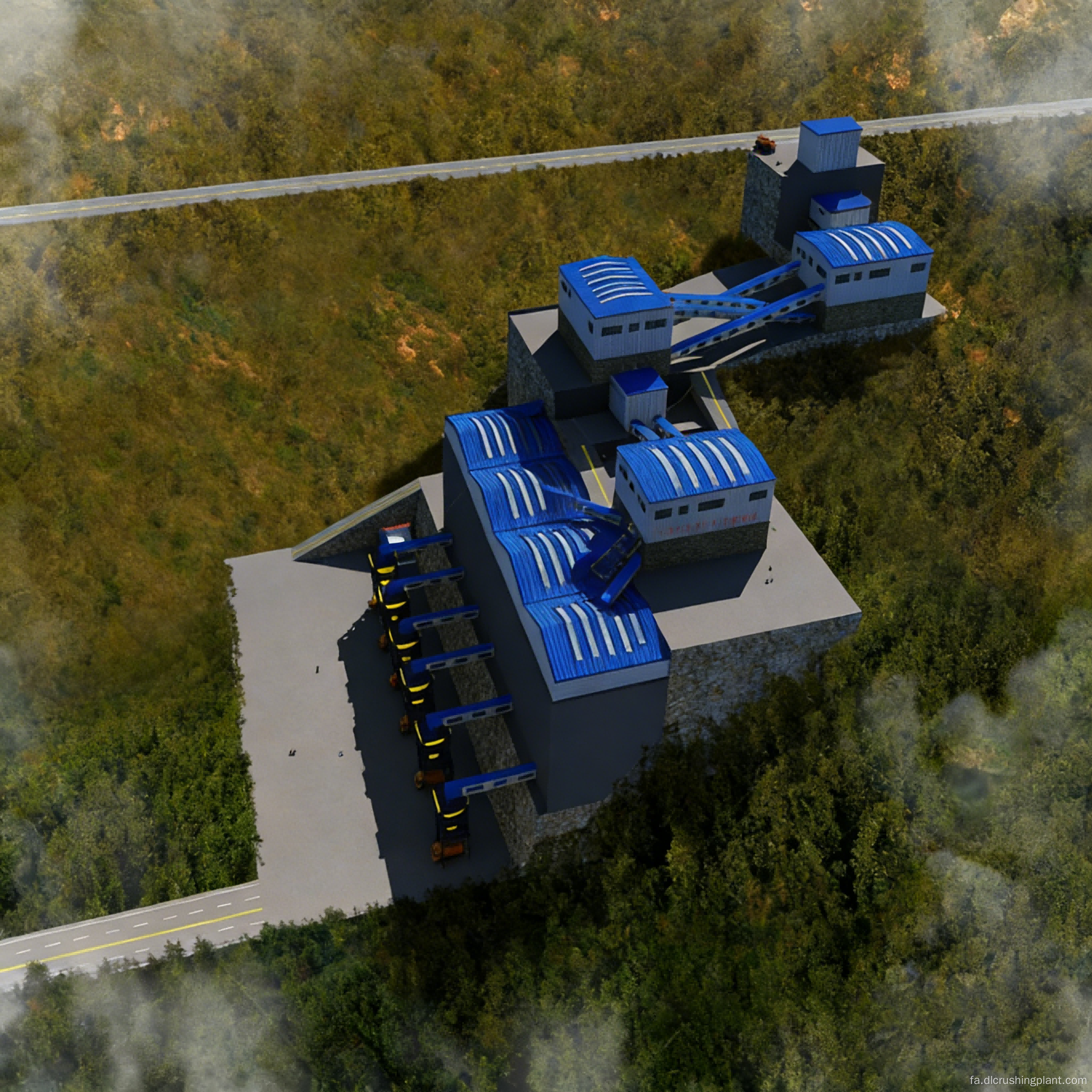

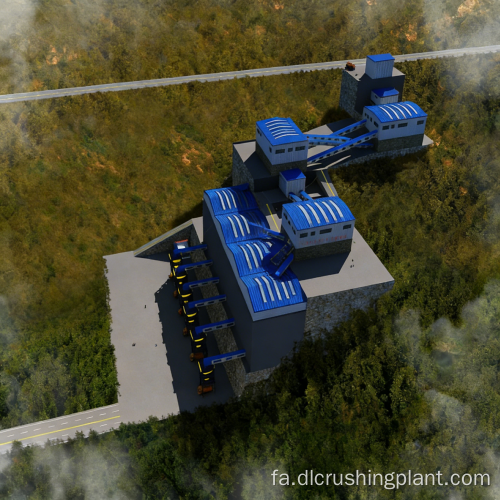

خروجی سنگدانه استاندارد یک خط تولید سنگ آهک بسیار بزرگ

این محلول یک سیستم تولید سنگ آهک با ظرفیت 3000 متریک تن در ساعت است. این دستگاه از یک پیکربندی سنگ شکن دو مرحله ای متشکل از یک سنگ شکن چکشی سنگین PCZ2125 برای خرد کردن اولیه و دو دستگاه سنگ شکن چکشی شکل دهنده PC1622 که به طور موازی برای خرد کردن ثانویه کار می کنند، استفاده می کند. این سیستم با شش صفحه ارتعاشی دو طبقه چهار متری فوق عریض 2YKZ40100 جفت شده است که در دو گروه سه واحدی هر کدام به صورت موازی کار می کنند، برای تولید چهار اندازه استاندارد: 25-31.5 میلی متر، 15-25 میلی متر، 5-15 میلی متر و 0-5 میلی متر. این سیستم به عنوان یک پایگاه تامین کل در مقیاس بزرگ برای پروژه های زیرساختی طراحی شده است که برای عملیات مداوم با ظرفیت بالا طراحی شده است. یک چالش کلیدی با خطوط تولید در مقیاس بزرگ این است که ظرفیت پردازش ناکافی واحدهای غربالگری منفرد منجر به تعداد بیش از حد صفحه نمایش، ردپاهای بزرگ و نگهداری پراکنده می شود. این راه حل از صفحه نمایش فوق عریض 4 متری 2YKZ40100 استفاده می کند که ظرفیت پردازش فردی آن بسیار بیشتر از صفحه نمایش های معمولی است. تنها شش دستگاه می‌توانند ظرفیت تولیدی مورد نیاز 3000 تن را برآورده کنند، که تعداد صفحه‌نمایش‌ها را تقریباً 40 درصد در مقایسه با راه‌حل‌های معمولی کاهش می‌دهد، که منجر به ردپای کوچک‌تر و تعمیر و نگهداری متمرکزتر می‌شود. PCZ2125، به عنوان بزرگترین مدل سنگ شکن چکشی سنگین، در هنگام کار به تنهایی دارای خروجی ساعتی 3000 تن متریک است. همراه با دو واحد شکل دهی که به موازات پردازش مواد برگشتی بزرگ عمل می کنند، ظرفیت های خرد کردن و غربالگری دقیقاً مطابقت دارند.

توده های بزرگ سنگ آهک به طور یکنواخت و پیوسته توسط یک فیدر ارتعاشی سنگین ZGC2560 به سنگ شکن چکشی سنگین PCZ2125 برای خردایش اولیه تغذیه می شوند. پس از خرد کردن، مواد از طریق تسمه اصلی به اولین مجموعه از سه صفحه ارتعاشی فوق عریض 2YKZ40100 برای غربالگری منتقل می‌شود و مصالح نهایی در محدوده اندازه 25 تا 31.5 میلی‌متر تولید می‌شود. مواد بزرگتر از 31.5 میلی متر از طریق تسمه نقاله برگشتی به دو جریان جداگانه برای خرد کردن ریز در دو سنگ شکن شکل دهنده چکشی PC1622 که به صورت موازی کار می کنند هدایت می شود. مواد کم‌اندازه (کمتر از 31.5 میلی‌متر) با مواد مرحله خرد کردن ریز ترکیب شده و به مجموعه دوم از سه صفحه ارتعاشی 2YKZ40100 برای درجه‌بندی دقیق وارد می‌شوند و به‌طور متوالی سه درجه از مصالح نهایی تولید می‌کنند: 15-25 میلی‌متر، 5-15 میلی‌متر و 0-5 میلی‌متر. دو مجموعه غربالگری به طور مستقل عمل می کنند، با مواد بزرگ در یک سیستم حلقه بسته برای خرد کردن مجدد چرخش می شود. صفحه نمایش های فوق عریض 4 متری دارای یک منطقه غربالگری بزرگ و راندمان غربالگری بالا هستند. شش واحد تقسیم شده به دو گروه برای تکمیل کل فرآیند طبقه بندی کافی است. کل خط از نوار نقاله های بسته استفاده می کند و جمع کننده های گرد و غبار پالس کیسه ای در ورودی های تغذیه سنگ شکن و همه خروجی های تخلیه صفحه نصب شده اند.

ما خدمات کامل فرآیند EPC را ارائه می دهیم، از اکتشاف منابع معدنی و طراحی فرآیند تا ساخت و تامین مجموعه کامل تجهیزات، نصب و راه اندازی، و همچنین آموزش پرسنل و مدیریت بهره برداری و نگهداری. تجهیزات شامل فیدرهای ارتعاشی سنگین سری ZGC، سنگ شکن های چکشی سنگین سری PCZ، سنگ شکن های شکل دهنده چکشی سری PC، صفحه های ارتعاشی فوق عریض سری 2YKZ، نوار نقاله های تسمه جعبه ای کاملا محصور، سیستم های جمع آوری گرد و غبار کیسه ای پالس، سیلوهای ذخیره سازی محصول نهایی و سیستم های کنترل متمرکز الکتریکی است. مدت اجرای پروژه شش تا هشت ماه است. پشتیبانی فنی رایگان و تامین قطعات فرسوده در طول دوره گارانتی ارائه می شود و مهندسان می توانند به مدت طولانی برای بهره برداری و نگهداری در محل مستقر شوند.

پروژه پایه سنگ آهک در استان ظفار، عمان، برای یک گروه معدنی بزرگ در جنوب عمان انجام شد. مشتری موظف به تامین بلندمدت مصالح برای ارتقاء شبکه بزرگراه ساحلی ظفار و پشتیبانی از پروژه‌های زیرساخت بندری بود که مستلزم ساخت پایگاه تامین کل با ظرفیت تولید 3000 تن بود. پس از راه اندازی خط تولید 3000 متری سنگدانه که تحویل دادیم، به طور مداوم چهار درجه محصول نهایی را به کارخانه اختلاط، کارخانه اختلاط آسفالت و خدمه ساخت روسازی با تولید روزانه بیش از 40000 متریک تن عرضه کرد. استفاده از شش صفحه نمایش 4 متری فوق عریض، تعداد واحدها را تا 40 درصد در مقایسه با ده صفحه نمایش معمولی برنامه ریزی شده اولیه کاهش داد، ردپای کارخانه را تقریباً 30 درصد کاهش داد و امکان تعمیر و نگهداری متمرکز و کارآمد روزانه را فراهم کرد. پس از دو سال بهره برداری، در دسترس بودن تجهیزات کلی خط تولید از 92 درصد فراتر رفت.

بازخورد مشتری (انگلیسی): "ما برای یک قرارداد تامین زیرساخت بلندمدت به یک کارخانه با بار پایه 3000 TPH نیاز داشتیم. صفحه نمایش های چهار متری یک تصمیم کلیدی بود - ماشین آلات کمتر، فضای کف کمتر، و تعمیر و نگهداری بسیار قابل مدیریت است. پس از دو سال کار مداوم با ظرفیت تقریباً کامل، قابلیت اطمینان فوق العاده بوده است. این کارخانه تامین کننده ما در بخش جنوبی تبدیل شده است."
