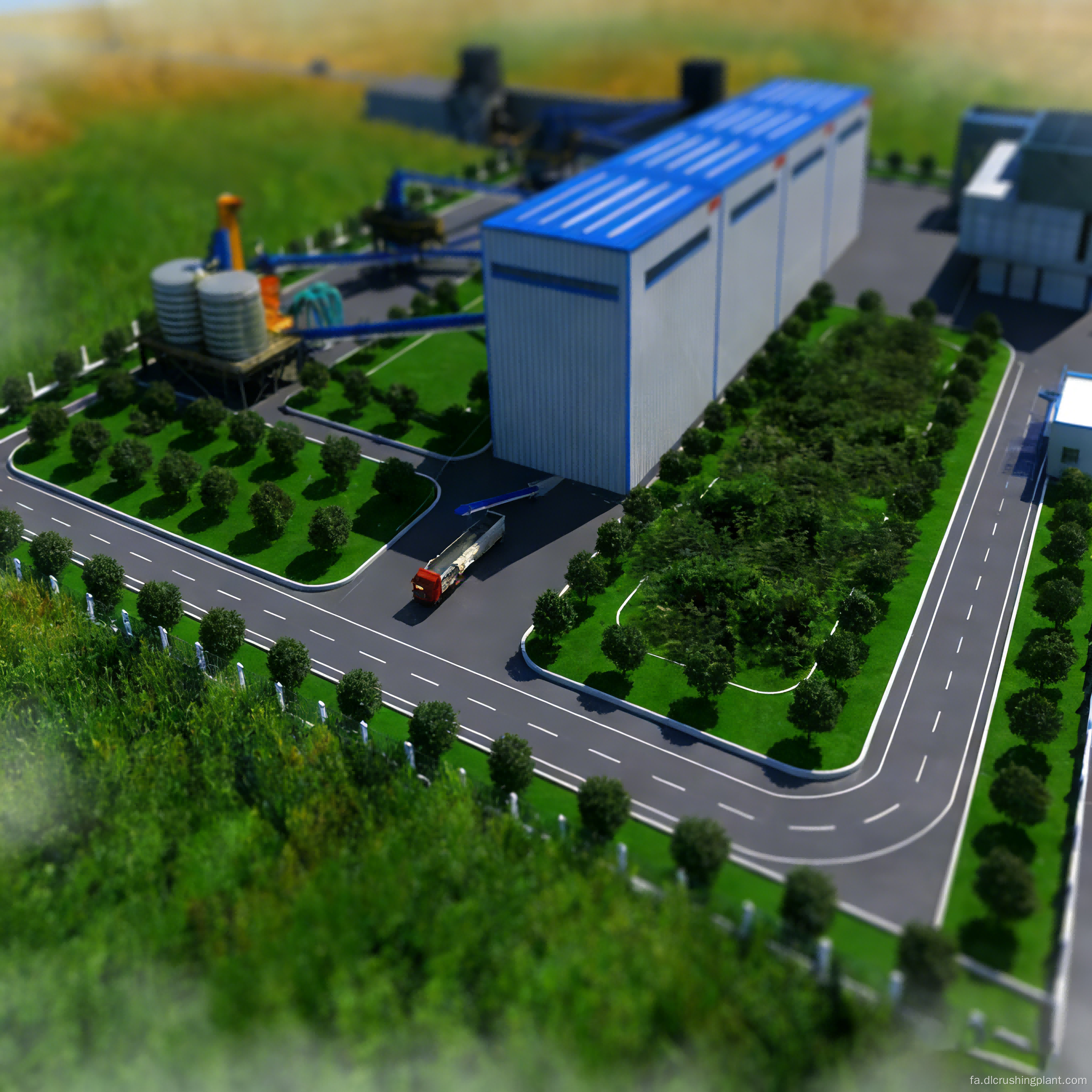

تحویل یک خط معدن کامل خارج از کشور برای سیستم تولید سنگدانه سنگ آهک و شرکت شن و ماسه تولیدی مکانیکی

خط تولید یکپارچه با راندمان بالا برای تولید همزمان سنگ آهک و شن و ماسه

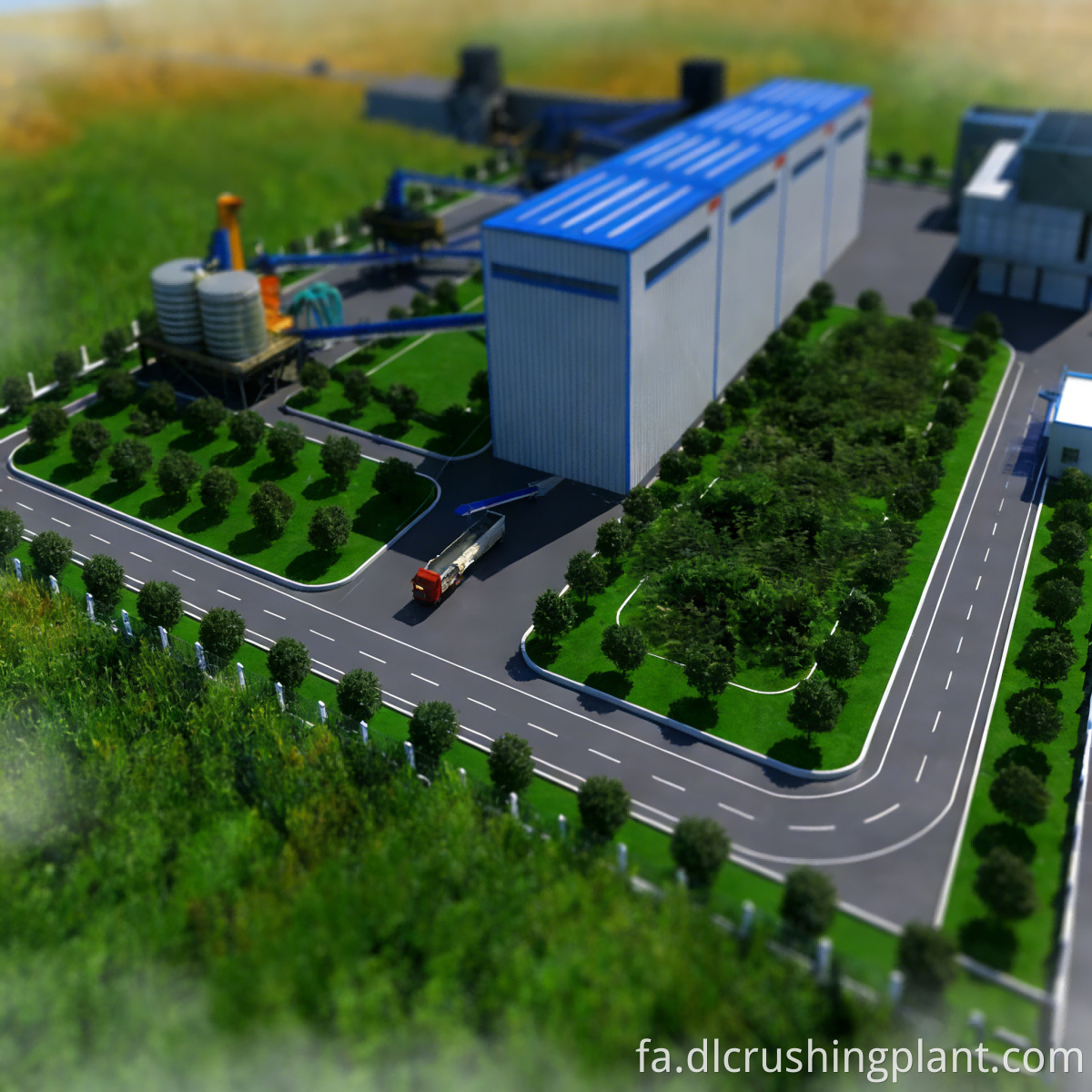

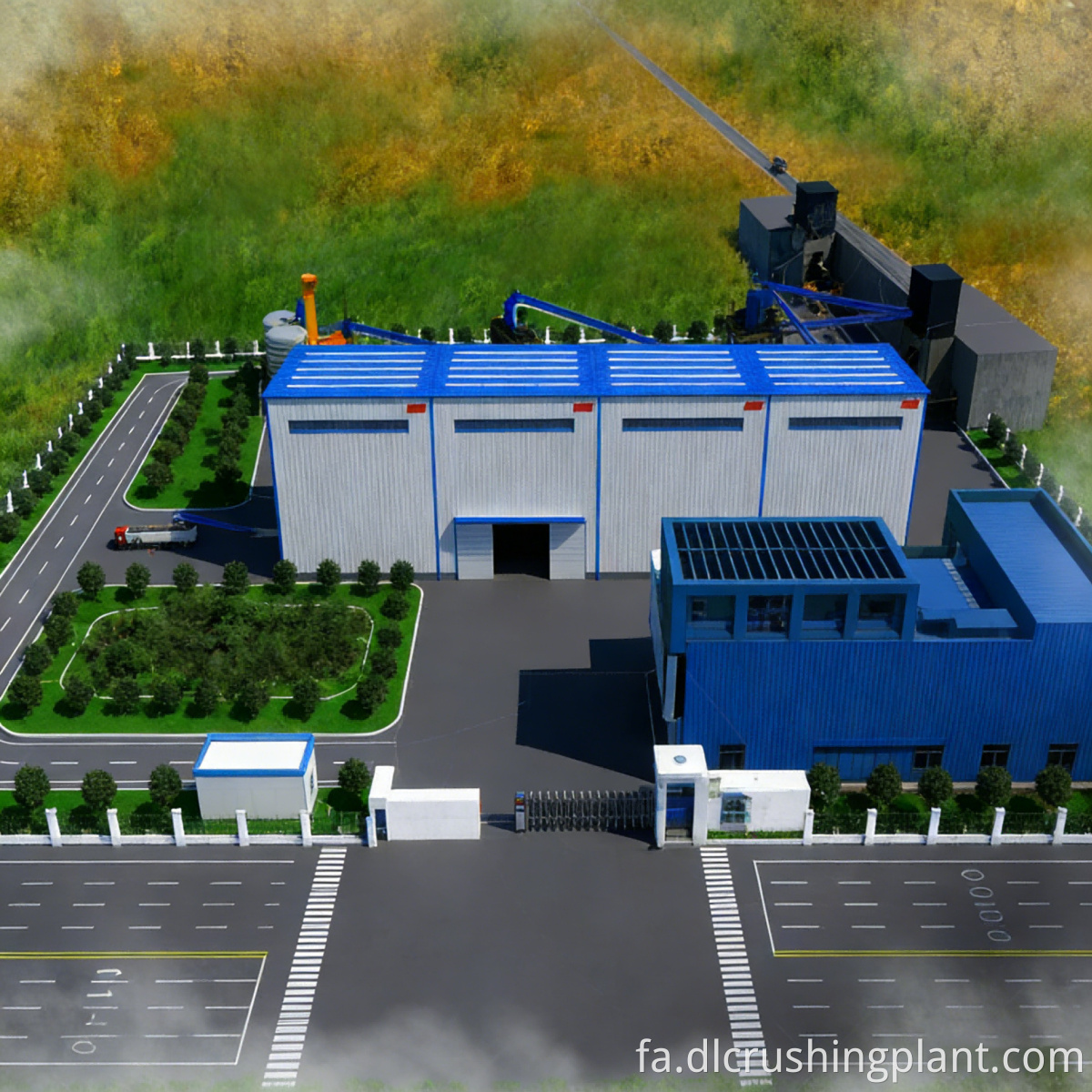

بررسی اجمالی پروژه خط تولید شن و ماسه سنگ آهک و مصالح

این پروژه یک سیستم تولید یکپارچه 400 متری تن در ساعت برای سنگ‌دانه‌های سنگ آهک و شن و ماسه تولیدی است که چهار درجه محصول نهایی را تولید می‌کند: 0 تا 4 میلی‌متر، 4 تا 10 میلی‌متر، 10 تا 22 میلی‌متر و 22 تا 32 میلی‌متر، در نتیجه طیف کاملی از اندازه‌های ذرات از شن و ماسه ریز را پوشش می‌دهد. فرآیند اصلی کل خط شامل خرد کردن چکش دو مرحله‌ای است که به دنبال آن ماسه‌سازی و شکل‌دهی با استفاده از دستگاه روتور دوقلو انجام می‌شود، که آن را برای تامین مصالح یک مرحله‌ای به کارخانه‌های بتن آماده، ساخت بزرگراه و پروژه‌های ساختمانی مناسب می‌سازد.

چالش‌های کلیدی: خطوط تولید سنگ آهک سنتی در درجه اول بر روی سنگدانه‌های تک نوع تمرکز دارند و نمی‌توانند ماسه تولیدی مشترک تولید کنند، که نیاز به تهیه جداگانه شن و ماسه و افزایش هزینه‌های لجستیکی دارد. سنگ شکن های چکشی تک مرحله ای سازگاری محدودی با اندازه مواد خام دارند و خرد نشدن کافی قطعات خوراک بزرگ منجر به حجم بالای گردش مدار بسته و کاهش ظرفیت تولید موثر می شود. راه اندازی یک فرآیند جداگانه شن و ماسه سازی مستلزم زمین و سرمایه گذاری اضافی است که کار را برای معادن سنگ های متوسط ​​با فضا و بودجه محدود دشوار می کند.

نکات برجسته راه حل: یک پیکربندی رله دو مرحله ای از دو دستگاه سنگ شکن چکشی سنگین PCZ1512 استفاده می شود، با مرحله اول خرد کردن درشت قطعات بزرگ سنگ خام و مرحله دوم انجام خرد کردن ریز برای پردازش عمیق. این تنظیم دو مرحله ای خرد کن چکشی اندازه ذرات خروجی یکنواخت را تضمین می کند، حجم گردش مدار بسته را به حداقل می رساند و ظرفیت تولید موثر را به حداکثر می رساند. دو دستگاه ماسه ساز و شکل دهنده دو روتور ZSJ0808 شکل دهی عمیق و تولید شن و ماسه را بر روی مواد با اندازه متوسط ​​و ریز کوچکتر از 31.5 میلی متر انجام می دهند. ماسه تولیدی 0 تا 4 میلی متری حاصل از شکل ذرات عالی و مدول ظرافت قابل کنترل برخوردار است. چهار صفحه ارتعاشی دوطبقه که به همراه یک طبقه‌بندی کار می‌کنند، طبقه‌بندی دقیق چهار مرحله‌ای را انجام می‌دهند و اطمینان می‌دهند که محصولات نهایی با مشخصات مختلف با هم مخلوط نمی‌شوند. طراحی مدار بسته کل خط تضمین می کند که مواد بزرگ به طور کامل برای خرد کردن مجدد چرخش می شوند و استفاده از منابع به حداکثر می رسد.

جریان فرآیند خط تولید شن و ماسه سنگ آهک و سنگدانه

تکه های بزرگ سنگ آهک خام به طور یکنواخت توسط فیدر ارتعاشی ZGC1238 به اولین سنگ شکن چکشی سنگین PCZ1512 برای خرد کردن درشت اولیه تغذیه می شود. پس از خرد کردن درشت، مواد توسط یک تسمه نقاله به فیدر دوم ZGC1238 منتقل می شود که آن را به مقدار اندازه گیری شده به دومین سنگ شکن چکشی سنگین PCZ1512 برای خرد کردن ریز ثانویه تغذیه می کند. سپس مواد ریز خرد شده توسط یک نوار نقاله به بخش جلویی مجموعه صفحه ارتعاشی دوطبقه منتقل می شود، جایی که برای تولید دو نوع سنگدانه نهایی: 4-10 میلی متر و 22-32 میلی متر، غربال می شود. اینها توسط نوار نقاله های اختصاصی به انبارهای مربوطه خود حمل می شوند. مواد با اندازه بیش از 31.5 میلی متر از طریق یک نوار نقاله چرخشی به PCZ1512 برای خرد کردن مجدد مدار بسته بازگردانده می شود. مواد کوچکتر از 31.5 میلی‌متر وارد دو دستگاه شن‌سازی و شکل‌دهی دو روتور ZSJ0808 می‌شوند، جایی که با استفاده از اصل روتورهای ضد چرخش با سرعت بالا، تحت خرد شدن عمیق و اصلاح شکل ذرات قرار می‌گیرند، و سپس به مجموعه‌های صفحه ارتعاشی دوطبقه عقب منتقل می‌شوند تا مجموعه‌ای با اندازه 1 میلی‌متر مربع تمام شود. مواد کم اندازه از یک طبقه‌بندی عبور می‌کنند تا پودر سنگ اضافی حذف شود و ماسه تولیدی 0 تا 4 میلی‌متر تولید می‌شود. کل خط توسط یک سیستم PLC مرکزی نظارت می شود که بر وضعیت عملیاتی هر بخش فرآیند نظارت می کند.

خدمات EPC خط تولید شن و ماسه سنگ آهک و مصالح

راه حل طراحی شامل تجزیه و تحلیل توزیع اندازه ذرات مواد خام و شاخص کار خرد کردن، محاسبات تطبیق ظرفیت برای سنگ شکن‌های چکشی دو مرحله‌ای و ماشین‌های شن‌سازی، طرح‌بندی سه بعدی و بهینه‌سازی مسیر جریان مواد برای کل خط، و همچنین دوره بازپرداخت و پیش‌بینی قیمت محصول است. تولید تجهیزات شامل تحقیق، توسعه، تولید و تامین یکپارچه تجهیزات اصلی، از جمله فیدر ارتعاشی ZGC، سنگ شکن چکشی سنگین PCZ، دستگاه شن و ماسه سازی و شکل دهی دو روتور ZSJ، صفحه ارتعاشی دو طبقه، نوار نقاله، طبقه بندی و سیستم کنترل مرکزی است. نصب و راه اندازی در محل توسط تیمی از مهندسین حرفه ای نظارت می شود که به طور متوالی آزمایش بدون بار واحدهای جداگانه، آزمایش یکپارچه بدون بار و راه اندازی کامل فرآیند با مواد واقعی را تکمیل می کنند تا زمانی که هر چهار مشخصات محصول به طور همزمان به سطوح تولید هدف و استانداردهای کیفیت برسند. خدمات بهره برداری و نگهداری شامل تامین قطعات یدکی، آموزش اپراتور، بازرسی های منظم و بهینه سازی پارامترهای فرآیند می باشد.

مطالعه موردی پروژه خط تولید شن و ماسه سنگ آهک و سنگدانه

داکا، بنگلادش: پروژه تولید مشترک سنگ آهک و شن و ماسه ساخته شده

یک تامین کننده عمده مصالح ساختمانی در نزدیکی داکا، بنگلادش، این سنگدانه سنگ آهک 400 متری در ساعت و سیستم تولید مشترک شن و ماسه را برای تامین سنگدانه و محصولات شن و ماسه یک مرحله ای برای ساخت زیرساخت در مرکز شهر داکا و شهرهای اقماری اطراف آن مستقر کرده است. با نایاب شدن منابع طبیعی شن و ماسه رودخانه در بنگلادش، تقاضای بازار برای شن و ماسه تولیدی همچنان قوی است. پس از راه اندازی خط تولید، به سرعت سهم بازار را از طریق مدل عرضه ترکیبی سنگدانه ها و ماسه تولیدی به دست آورد. شن و ماسه تولید شده با کیفیت برتر، در اندازه های 0 تا 4 میلی متر، دارای شکل دانه گرد و محتوای ریز قابل کنترل است که به طور کامل جایگزین ماسه رودخانه ای وارداتی در تولید بتن آماده می شود. از زمان شروع تولید، تجهیزات به طور پایدار عمل کرده است، با نرخ خروجی جامع برای چهار مشخصات محصول بیش از اهداف طراحی. مشتری قبلاً یک طرح توسعه فاز دوم را آغاز کرده است. بازخورد مشتری: "این خط دقیقاً همان چیزی است که ما نیاز داشتیم. ما هم سنگدانه ها و هم شن و ماسه تولیدی را از یک سیستم تولید می کنیم و نیاز به منبع شن و ماسه جداگانه را از بین می بریم. سنگ شکن های چکشی دو مرحله ای سنگ آهک ما را کاملاً کنترل می کنند و ماسه سازهای ZSJ سان را تحویل می دهند.

بازخورد مشتری: "این خط دقیقاً همان چیزی است که ما نیاز داشتیم. ما سنگدانه ها و شن و ماسه تولیدی را از یک سیستم تولید می کنیم و نیاز به منبع شن و ماسه جداگانه را از بین می بریم. سنگ شکن های چکشی دو مرحله ای سنگ آهک ما را کاملاً کنترل می کنند و ماسه سازان ZSJ کیفیت شن و ماسه ای را ارائه می دهند که مشتریان بتن ما مرتباً آن را ستایش می کنند."

سوالات متداول خط تولید شن و ماسه سنگ آهک و سنگدانه

مزیت های سنگ شکن چکشی دو مرحله ای نسبت به سنگ شکن چکشی تک مرحله ای چیست؟

مرحله اول خرد کردن درشت قطعات بزرگ سنگ خام را انجام می دهد، در حالی که مرحله دوم خرد کردن ریز را برای پردازش بیشتر انجام می دهد. این منجر به اندازه ذرات خروجی یکنواخت تر و کاهش قابل توجهی در گردش مدار بسته می شود که به طور موثر ظرفیت تولید را بیش از 15 درصد در مقایسه با پیکربندی تک مرحله ای همان مدل افزایش می دهد. بعلاوه، سنگ شکن چکشی مرحله دوم امکان تنظیم مستقل اندازه ذرات خروجی را فراهم می کند و تعویض انعطاف پذیر بین مشخصات محصول بر اساس تقاضای بازار را تسهیل می کند.

عملکرد ماسه و شکل ذرات ماسه ساز دو روتور ZSJ چگونه است؟

ماسه ساز دو روتور ZSJ از اصل خرد کردن دو طرفه با سرعت بالا در برابر ضربه استفاده می کند که منجر به عملکرد شن و ماسه بالا و حداقل خرد شدن بیش از حد می شود. تحویل کلید در دست خط تولید غربالگری مدار بسته برای سنگ‌دانه‌های سنگ آهک و شن و ماسه تولیدی شن و ماسه تولیدی دارای شکل ذرات گرد با محتوای کم ذرات سوزنی و ورقه‌ای شکل است و مدول ظرافت را می‌توان با تنظیم روتور به طور انعطاف‌پذیری بین سرعت 2.3 و 30 تنظیم کرد.

چگونه فرآیند غربالگری چهار مرحله ای از مخلوط شدن اندازه ذرات مختلف جلوگیری می کند؟

بخش‌های غربالگری جلو و عقب هر کدام به دو صفحه ارتعاشی دوطبقه مجهز شده‌اند که اندازه‌های مش صفحه نمایش بر اساس گرادیان اندازه محصول تنظیم شده‌اند. خدمات کلید در دست EPC برای خطوط تولید سنگ آهک و شن و ماسه تولیدی ذرات از 22 تا 32 میلی متر و 4 تا 10 میلی متر در قسمت جلویی تولید می شوند. ذرات از 10 تا 22 میلی متر در قسمت عقب تولید می شوند. و ذرات 0 تا 4 میلی متر در انتها پس از طبقه بندی تولید می شوند. چهار جریان محصول به طور مستقل منتقل می شوند و اساساً مسئله اختلاط مواد را حذف می کنند.

آیا این سیستم از حالت تولید انبوه اختصاصی پشتیبانی می کند؟

بله. کاربران می‌توانند بخش شن‌سازی را در هر زمان و بر اساس تقاضای بازار تعطیل کنند، مواد کوچک‌تر از 31.5 میلی‌متر را مستقیماً در دانه‌های 10 تا 22 میلی‌متری بدون عبور از دستگاه شن‌سازی غربال کنند. سپس خط تولید می‌تواند به حالت سنگدانه خالص تغییر کند، و به طور انعطاف‌پذیری با تغییرات بازار سازگار شود. طراحی سفارشی راه‌حل تولید شرکت برای سنگ‌دانه‌های سنگ آهک درجه یک و شن و ماسه تولیدی ممتاز.

امروز با Zhongyu Dingli تماس بگیرید تا یک راه حل کامل و پیشنهاد قیمت 400 متریک سنگ آهک سنگ آهک و خط تولید مشترک شن و ماسه را بدست آورید.
