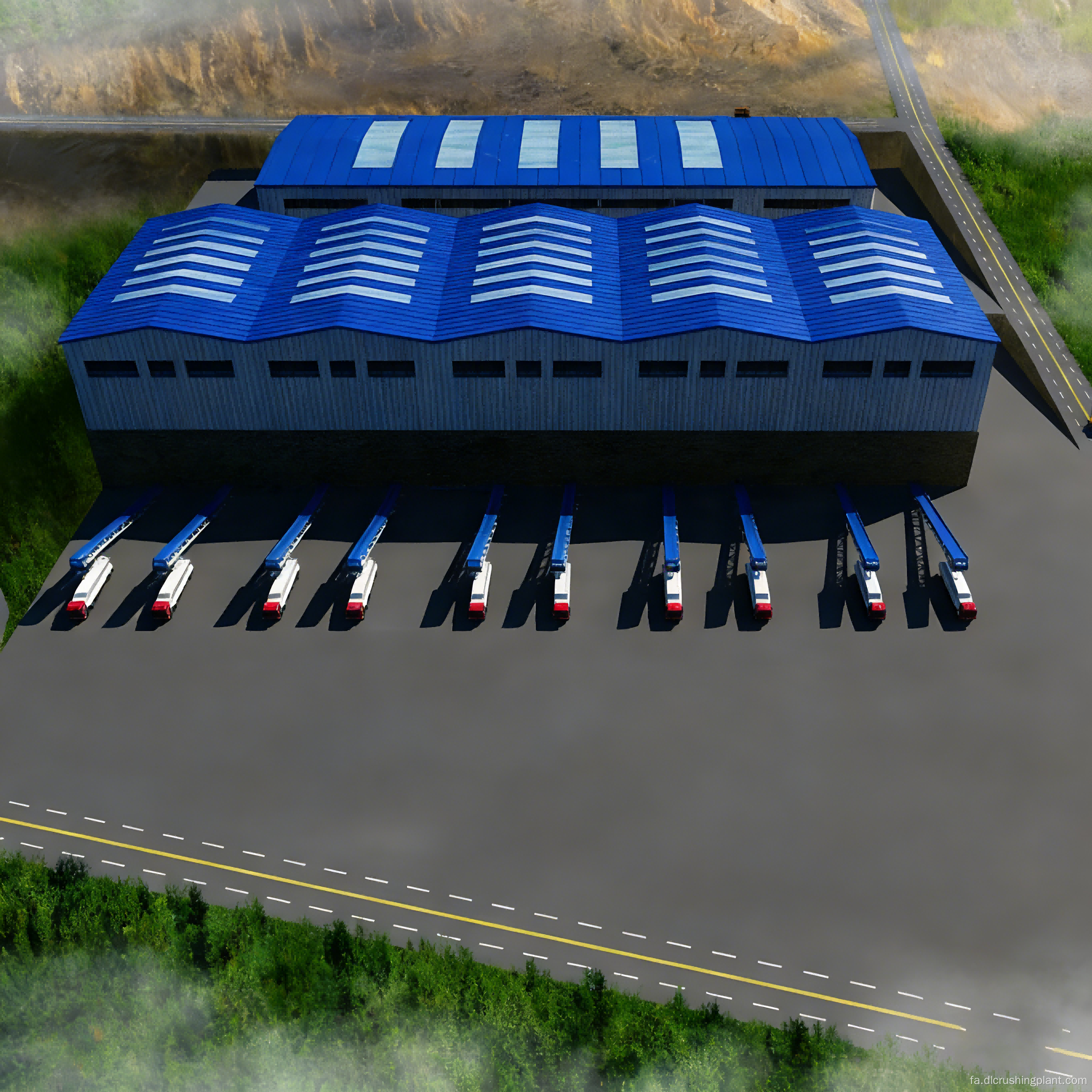

پیمانکار عمومی EPC برای خطوط تولید سنگ آهک در مقیاس بزرگ در معادن بزرگ

خط تولید سنگ شکن و غربالگری موازی سه خطی برای سنگدانه های ریز سنگ آهک

نمای کلی پروژه خط تولید سنگ آهک

این پروژه شامل خط تولید سنگدانه ریز آهک با ظرفیت 1300 تا 1500 متریک تن در ساعت می باشد. دارای یک طرح موازی سه خطی است و پنج دسته از محصولات ریزدانه را تولید می کند، از جمله دانه های 1 تا 3 میلی متر، 1 تا 2 میلی متر و 0 تا 1 میلی متر، و همچنین شن و ماسه و پودر سنگ به اندازه دانه. این پروژه به بخش‌های کاربر نهایی با الزامات سخت‌گیرانه برای شکل و درجه‌بندی ذرات ریز دانه‌ها، مانند بتن آماده، ملات‌های ویژه، و مصالح ساختمانی دقیق، خدمت می‌کند.

چالش های اصلی: راندمان غربالگری پایین برای مواد ریزدانه. صفحه های معمولی در هنگام پردازش سنگدانه های ریز، لایه های ضخیم مواد و نفوذ غربالگری ضعیف تولید می کنند که منجر به آلودگی شدید محصول می شود. مشکل در کنترل بیش از حد سنگ زنی در طول تولید دانه های ریز در مقیاس بزرگ، با نسبت پودر سنگ که به راحتی از استانداردها فراتر می رود و منجر به کاهش بازده محصول می شود. خطوط تولید منفرد دارای محدودیت ظرفیت هستند و دوره های تعمیر و نگهداری متمرکز که تمام عملیات را متوقف می کند، تداوم عرضه را مختل می کند.

نکات برجسته راه حل: سه خط تولید مستقل به صورت موازی و همزمان کار می کنند. هر گروه مجهز به یک سنگ شکن چکشی سنگین PCZ1820 برای خردایش اولیه و یک سنگ شکن شکل دهنده PC1622 در یک حلقه مدار بسته است که به ظرفیت 500 متریک تن در هر خط و بیش از 1500 متریک تن در زمانی که هر سه خط با هم کار می کنند، می رسد. شش صفحه نمایش ارتعاشی فوق عریض 4 متری در دو مرحله مستقر می شوند: در مرحله جلویی، سه صفحه سه لایه طبقه بندی ذرات 1-3 میلی متر و 1-2 میلی متر را انجام می دهند و مواد بزرگتر از 3 میلی متر از طریق یک حلقه مدار بسته به سنگ شکن شکل دهنده باز می گردند. در مرحله عقب، سه صفحه دو لایه، مواد کوچکتر از 2 میلی متر را برای جدا کردن سنگدانه های 0 تا 1 میلی متری، ماسه به اندازه دانه و پودر سنگ، بیشتر تصفیه می کنند. سطح غربالگری فوق عریض 4 متری به طور قابل توجهی کارایی غربالگری اندازه ذرات ریز را در مقایسه با صفحه نمایش های 2 متری بهبود می بخشد و سه خط تولید را می توان به طور مستقل شروع و متوقف کرد و از تامین بی وقفه در طول تعمیر و نگهداری اطمینان حاصل کرد.

جریان فرآیند خط تولید سنگ آهک

سنگ آهک خام توسط سه فیدر ZGC2050 به یک سنگ شکن چکشی سنگین PCZ1820 در همان خط برای خردایش اولیه تغذیه می شود. پس از خرد کردن اولیه، این ماده وارد یک صفحه سه لایه فوق عریض 3YKZ40100 در همان خط می شود، که سنگدانه های نهایی را در محدوده اندازه های 1-3 میلی متر و 1-2 میلی متر نمایش می دهد. مواد بزرگتر از 3 میلی متر برای پردازش مجدد در یک حلقه مدار بسته قبل از بازگرداندن به صفحه نمایش، به سنگ شکن شکل دهنده PC1622 برگردانده می شود. مواد ریز کوچکتر از 2 میلی متر وارد صفحه نمایش دو طبقه فوق عریض 2YKZ40100 در همان خط می شود، جایی که دقیقاً به دانه های 0-1 میلی متری، ماسه ریز و پودر سنگ جدا می شود. محصولات تمام شده از هر سه خط از طریق یک تسمه نقاله یکپارچه شده و به یک سیلو تغذیه می شوند. سیستم بارگیری هوشمند به طور خودکار محموله ها را برنامه ریزی می کند، در حالی که سیستم مرکزی DCS به طور متمرکز عملیات هر سه خط را مدیریت می کند.

خدمات EPC خط تولید سنگ آهک

راه حل طراحی شامل تجزیه و تحلیل مواد خام، تطبیق ظرفیت تولید و محاسبات تعادل مواد برای سه خط تولید، طرح سه بعدی کل کارخانه و محاسبات بازگشت سرمایه (ROI) است. تولید تجهیزات شامل تحقیق و توسعه داخلی، تولید و تامین یکپارچه تجهیزات اصلی مانند فیدرها، سنگ شکن های چکشی سنگین، سنگ شکن های شکل دهنده، صفحه نمایش های فوق عریض 4 متری، نوار نقاله های کاملاً بسته و سیستم بارگیری هوشمند است. نصب و راه اندازی در محل شامل تست بی باری تک واحدی، هماهنگ سازی تک خطی و راه اندازی مشترک سه خطی با بار کامل تا زمانی که ظرفیت کامل تولید و استانداردهای کیفیت در همه دسته های محصول به دست آید. برون سپاری عملیات و تعمیر و نگهداری تامین قطعات یدکی، آموزش اپراتور، بازرسی های منظم، مدیریت مش صفحه و بهینه سازی فرآیند را فراهم می کند.

مطالعه موردی پروژه خط تولید سنگ آهک

پایگاه تولید ریزدانه در مقیاس بزرگ در لاگوس، نیجریه

یک گروه معدنی بزرگ در ایالت لاگوس، نیجریه، این خط تولید سه خطی موازی سنگدانه ریز را برای تامین سنگدانه های ریز با کیفیت بالا به کارخانه های بزرگ بتن آماده و کارخانه های ملات در منطقه شهری لاگوس مستقر کرد. با شروع عملیات، به سرعت به بزرگترین تامین کننده سنگدانه های ریز در منطقه تبدیل شد. طراحی موازی سه خطی به مشتری این امکان را می دهد که به طور انعطاف پذیر خطوط تولید را در پاسخ به نوسانات سفارش شروع و متوقف کند و از عرضه بدون وقفه حتی در حین تعمیر و نگهداری در یک خط اطمینان حاصل کند. نمایشگرهای 4 متری فوق عریض عملکرد فوق‌العاده‌ای در غربالگری با درجه خوب دارند و در نتیجه نرخ اختلاط محصول نهایی بسیار پایین‌تر از میانگین صنعت است.

بازخورد مشتری: "تنظیم موازی سه خط به ما انعطاف‌پذیری تولید بی‌نظیری می‌دهد. ما می‌توانیم یک خط را در حین تعمیر و نگهداری اجرا کنیم در حالی که دو خط دیگر همچنان مشتریان را تامین می‌کنند. صفحه‌نمایش‌های 4 متری با مواد خوب کار می‌کنند. این کارخانه به معیار کیفیت کل در نیجریه تبدیل شده است."

سوالات متداول خط تولید سنگ آهک

چرا از سه خط موازی به جای یک خط با ظرفیت بالا استفاده کنیم؟

سه خط موازی هم مقیاس و هم انعطاف پذیری را ارائه می دهند. هنگامی که یک خط در حال تعمیر و نگهداری است، دو خط دیگر به عرضه محصول ادامه می دهند و خطر وقفه در عرضه را از بین می برند. در طول فصول آهسته، تعداد خطوط عملیاتی را می توان به هزینه های عملیاتی کمتر کاهش داد، که امکان سازگاری انعطاف پذیر با نوسانات بازار را فراهم می کند.

مزایای صفحه نمایش 4 متری فوق عریض برای غربالگری ذرات ریز چیست؟

گلوگاه در غربالگری ذرات ریز این است که عرض صفحه میزان توان را تعیین می کند. سطح صفحه نمایش با عرض 4 متر، سطح پخش مواد را افزایش می دهد و در نتیجه یک لایه مواد نازک تر و راندمان غربالگری بالاتری ایجاد می کند. این به طور قابل توجهی کارایی غربالگری ذرات ریز را در مقایسه با یک صفحه نمایش 2 متری بهبود می بخشد و به مسائل مربوط به اختلاط مواد در منبع رسیدگی می کند.

چگونه سازگاری محصول در هر سه خط تولید تضمین می شود؟

هر خط تولید مجهز به همان مدل واحد اصلی و صفحه نمایش است و پارامترهای فرآیند به طور یکنواخت تنظیم شده و به طور خودکار از طریق یک سیستم کنترل مرکزی هماهنگ می شوند. محصولات تمام شده از هر سه خط قبل از نگهداری در سیلو روی یک تسمه نقاله تثبیت مخلوط می شوند و کیفیت محصول را بیشتر همگن می کند.

چگونه آسیاب بیش از حد در غربالگری دانه ریز کنترل می شود؟

PCZ1820 حد بالایی اندازه ذرات تخلیه خرد کننده درشت را برای جلوگیری از سنگ زنی بیش از حد کنترل می کند، در حالی که PC1622 از اصل سرعت کم و گشتاور بالا برای کاهش بیشتر تولید پودر ریز استفاده می کند. خط تولید خرد کن با راندمان بالا سفارشی برای سنگدانه های ریز سنگ آهک در مقیاس بزرگ سیستم مدار بسته، همراه با صفحه نمایش فوق العاده عریض، درجه بندی دقیق را امکان پذیر می کند و نسبت پودر سنگ قابل تنظیم و کنترل است.

فوراً با Zhongyu Dingli تماس بگیرید تا راه حل و پیشنهادی برای خط تولید سنگدانه ریز سنگ آهک با وزن 1500 متریک در روز با سه خط تولید موازی به دست آورید.
