نوع پرداخت:L/C,T/T,D/P
اینکوترم:FOB,CFR,CIF,EXW,FAS,FCA
حداقل سفارش:1 Set/Sets
حمل و نقل:Ocean
بندر:qingdao
مدل شماره: Limestone Production Line
نام تجاری: ژونگیو دینگلی
Origin: چین
صدور گواهینامه: ISO9001/ISO14001/ISO45001/CE
Applicable Industry: Construction Works, Energy &Amp; Mining
Video Factory Inspection: Provided
Mechanical Test Report: Provided
Core Component Warranty Period: 1.5 Years
Core Components: Motor, Engine
Warranty Period: 1.5 Years
Core Selling Point: Long Service Life
حمل و نقل: Ocean
محل منبع: چین
گواهی: ISO9001/ISO14001/ISO45001/CE
بندر: qingdao
نوع پرداخت: L/C,T/T,D/P
اینکوترم: FOB,CFR,CIF,EXW,FAS,FCA

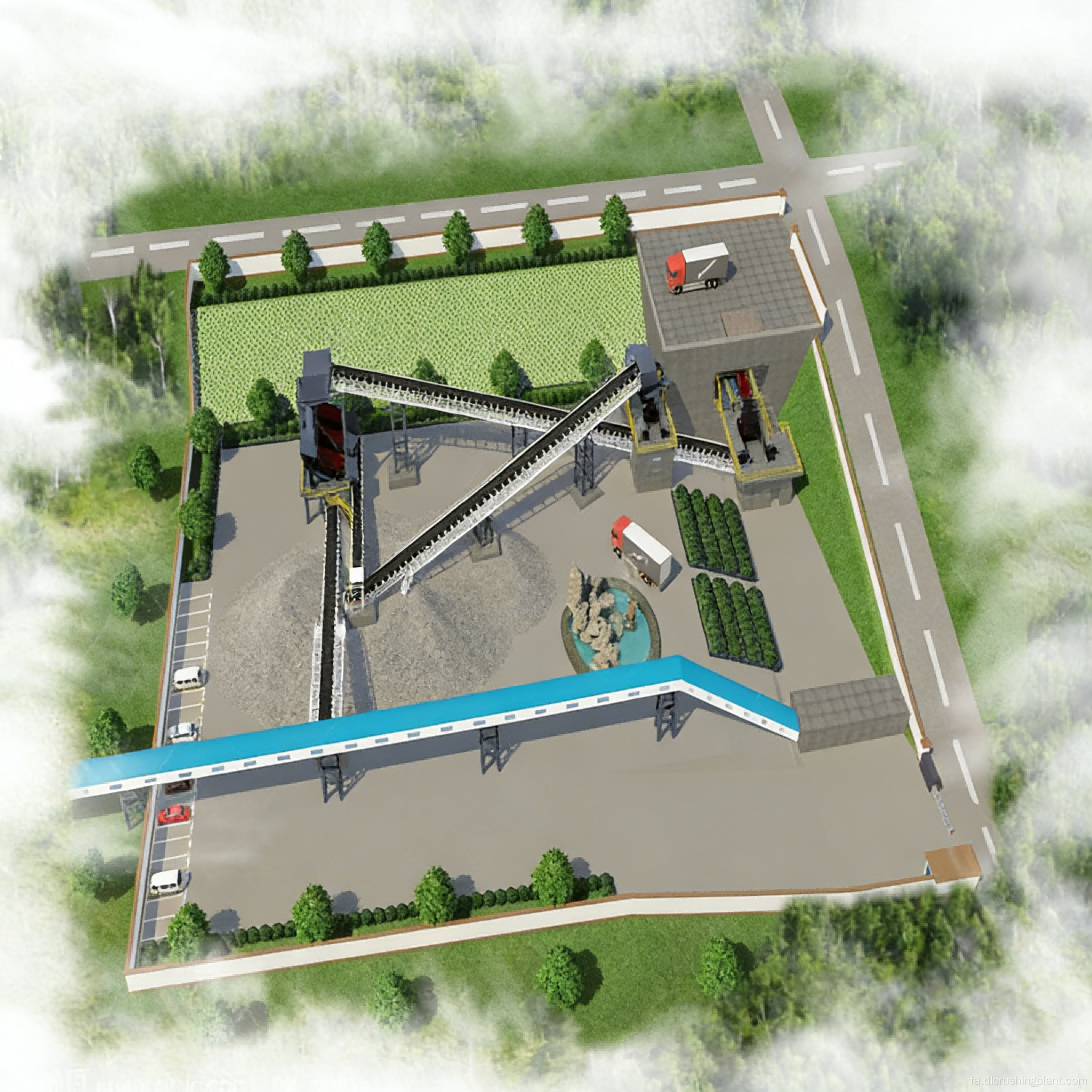

این پروژه یک خط تولید دانه بندی ریز برای سنگدانه های ریز سنگ آهک با ظرفیت 1200 تا 1400 تن متریک در ساعت است، دارای یک سنگ شکن چکشی سنگین PCZ1820 برای خردایش اولیه، دو دستگاه سنگ شکن شکل دهنده PC1220 برای شکل دهی مدار بسته و 9 گروه صفحه نمایش مجدد 2YKZ 2YKZ30-70. پیکربندی ها، چهار نوع سنگدانه ریز را تولید می کنند: 1-3 میلی متر، 1-2 میلی متر، 0.5-1 میلی متر و 0-0.5 میلی متر.
چالشهای اصلی: غربالگری تک مرحلهای معمولی نمیتواند به درجهبندی دقیق در محدوده اندازه ذرات کامل از 3 میلیمتر تا 0.5 میلیمتر دست یابد، که در نتیجه نرخ اختلاط مواد بالاست. در تولید دانه های ریز در مقیاس بزرگ، بارهای غربالگری متمرکز می شوند، لایه های مواد روی سطوح صفحه ضخیم هستند و راندمان غربالگری ضعیف است. تعادل در خرد کردن و شکل دهی بیش از حد دشوار است و زمانی که نسبت پودر سنگ آهک خیلی زیاد باشد بازده محصول کاهش می یابد.
نکات برجسته راه حل: نه صفحه نمایش - که در سه گروه سه تایی مرتب شده اند - یک سیستم رله سه مرحله ای را تشکیل می دهند. مرحله اول ذرات بزرگتر از 3 میلی متر را جدا می کند که به سنگ شکن شکل دهنده بازگردانده می شوند. مرحله میانی 1-3 میلی متر و 1-2 میلی متر محصولات نهایی را نمایش می دهد. و مرحله نهایی به طور دقیق ذرات 0.5-1 میلی متر و 0-0.5 میلی متر را جدا می کند. هر مرحله فقط دو کلاس اندازه مجاور را پردازش میکند و از بار صفحه نمایش متعادل، یک لایه مواد نازک و راندمان غربالگری بالا اطمینان میدهد که به طور قابل توجهی دقت درجهبندی اندازه ذرات ریز را بهبود میبخشد. سنگ شکن شکل دهنده PC1220 شکل ذرات مواد بزرگتر را قبل از وارد کردن آنها به مرحله غربالگری نهایی بهینه می کند و در نتیجه اشکال ذرات به خوبی گرد در همه درجه های محصول ایجاد می شود.
سنگ آهک از طریق یک فیدر ZGC2050 به یک سنگ شکن چکشی سنگین PCZ1820 برای خرد کردن اولیه تغذیه می شود. پس از خرد کردن اولیه، ماده در مرحله اول وارد سه صفحه می شود. مواد بزرگتر از 3 میلی متر برای پردازش مجدد مدار بسته به دو سنگ شکن شکل دهنده PC1220 ارسال می شود. مواد کوچکتر از 3 میلی متر از صفحه نمایش های مرحله اول وارد سه صفحه نمایش در مرحله میانی می شوند که محصولات نهایی 1-3 میلی متر و 1-2 میلی متر را تولید می کنند. باقیمانده از مرحله غربالگری میانی با خروجی از سنگ شکن شکلدهنده ترکیب میشود و در مرحله نهایی به سه صفحه نمایش داده میشود و محصولات نهایی در محدوده اندازه 0.5-1 میلی متر و 0-0.5 میلی متر تولید میشود. این فرآیند سه مرحلهای دارای اندازههای مش به تدریج کوچکتر است، با نه صفحه نمایش که به ترتیب برای مرتبسازی کار میکنند، و کل خط بهطور مرکزی توسط یک PLC کنترل میشود.
راه حل طراحی شامل تجزیه و تحلیل مواد خام، محاسبات متعادل کننده بار برای فرآیند غربالگری سه مرحله ای، بهینه سازی چیدمان برای 9 صفحه و محاسبات بازگشت سرمایه (ROI) است. تولید تجهیزات شامل تحقیق، توسعه، تولید و تامین یکپارچه تجهیزات اصلی مانند فیدرها، سنگ شکن های چکشی سنگین، سنگ شکن های شکل دهنده، صفحه های ارتعاشی دوطبقه، نوار نقاله های بسته و سیستم های کنترل می باشد. نصب و راهاندازی در محل شامل آزمایش بدون بار تک واحدی، قفلبندی قطعه به بخش و راهاندازی مشترک با بار کامل سیستم بود تا زمانی که هر چهار دسته محصول به ظرفیت کامل تولید و استانداردهای کیفیت برسند. برون سپاری عملیات و تعمیر و نگهداری، تامین قطعات یدکی، آموزش، مدیریت مش صفحه نمایش و بازرسی های منظم را فراهم می کند.
لواندا، پروژه سنگ آهک ریز سنگ آهک آنگولا
یک شرکت بزرگ مصالح ساختمانی در استان لواندا، آنگولا، این خط تولید دانه بندی دقیق سنگدانه را برای تامین مصالح با کیفیت بالا و شن و ماسه برای ملات به شهر جدید لواندا و بزرگراه های اطراف راه اندازی کرد. طراحی غربالگری رله سه مرحله ای، تولید همزمان سنگدانه های فوق ریز 0.5 میلی متری و سنگدانه های ریز معمولی را در یک خط با نرخ انطباق جامع برای چهار دسته محصول بیش از 98 درصد امکان پذیر می کند.
بازخورد مشتری: "غربال رله سه مرحله ای بسیار کارآمد است. ما چهار مشخصات سنگدانه ریز را از یک خط واحد با آلودگی متقاطع تقریباً صفر دریافت می کنیم. محصولات 0.5 میلی متری تقاضای بالایی برای ملات های ویژه دارند. این خط به ما یک مزیت رقابتی قوی در بازار لواندا داده است."
مزایای غربالگری رله سه مرحله ای چیست؟
با نه صفحه نمایش که در سه گروه سازماندهی شده اند - هر گروه فقط دو مرحله درجه بندی مجاور را پردازش می کند - صفحه نمایش دارای لایه های نازک مواد، راندمان غربالگری بالا و نرخ اختلاط مواد کم است. در یک سیستم غربالگری تک مرحله ای، بار روی یک صفحه متمرکز می شود و در نتیجه دقت درجه بندی ضعیفی دارد. طراحی رله توزیع بار متعادل را در هر مرحله تضمین میکند و همزمان توان عملیاتی را افزایش میدهد.
آیا سیستم نه صفحه ای فضای زیادی را اشغال می کند؟
با یک چیدمان سه بعدی - که در آن صفحه ها به صورت عمودی روی هم چیده می شوند و تسمه های نقاله در هم تنیده می شوند - ردپای واقعی تنها حدود 15 درصد بزرگتر از پیکربندی معمولی شش صفحه است، در حالی که ظرفیت پردازش و دقت درجه بندی به طور قابل توجهی بهبود یافته است. راه حل های خرد کردن و درجه بندی ریز سفارشی برای آگرسنگ آهک آهک.
نقش سنگ شکن شکل دهنده PC1220 چیست؟
مواد بزرگتر از 3 میلی متر از صفحه نمایش مرحله اول وارد سنگ شکن شکل دهنده PC1220 می شود تا شکل ذرات را قبل از بازگشت به غربالگری مرحله نهایی بهینه کند. تحویل کلید در دست خط تولید رله سه مرحلهای با 9 صفحه ارتعاشی سنگ آهک این تضمین میکند که تمام محصولات نهایی دارای ذرات سوزنی و پوستهشکل پایین و شکل ذرات کاملاً گرد هستند که استانداردهای ماسه مورد استفاده در ملات و بتن با مقاومت بالا را برآورده میکند.
ارزش بازار سنگدانه های فوق ریز کوچکتر از 0.5 میلی متر چقدر است؟
آنها می توانند جایگزین خاکستر بادی و سرباره کوره بلند دانه بندی شده به عنوان مواد افزودنی بتن شوند یا به عنوان سنگدانه های ریز در ملات مخلوط خشک استفاده شوند. راه حل یک مرحله ای کلید در دست برای خرد کردن و شکل دادن سنگدانه های سنگ آهک با درجه ریز کامل قیمت فروش آنها معمولاً 20 تا 30 درصد بیشتر از ماسه های تولیدی معمولی است.
