خروجی دقیق دو مرحله ای خط تولید غربالگری رله سنگ آهک با ظرفیت بالا

سیستم سنگ شکن سنگ آهک 2000 متری

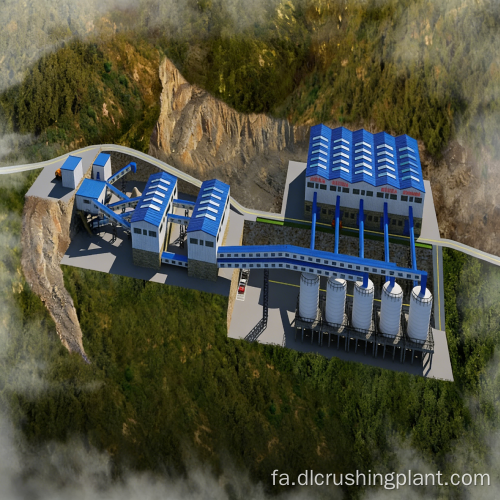

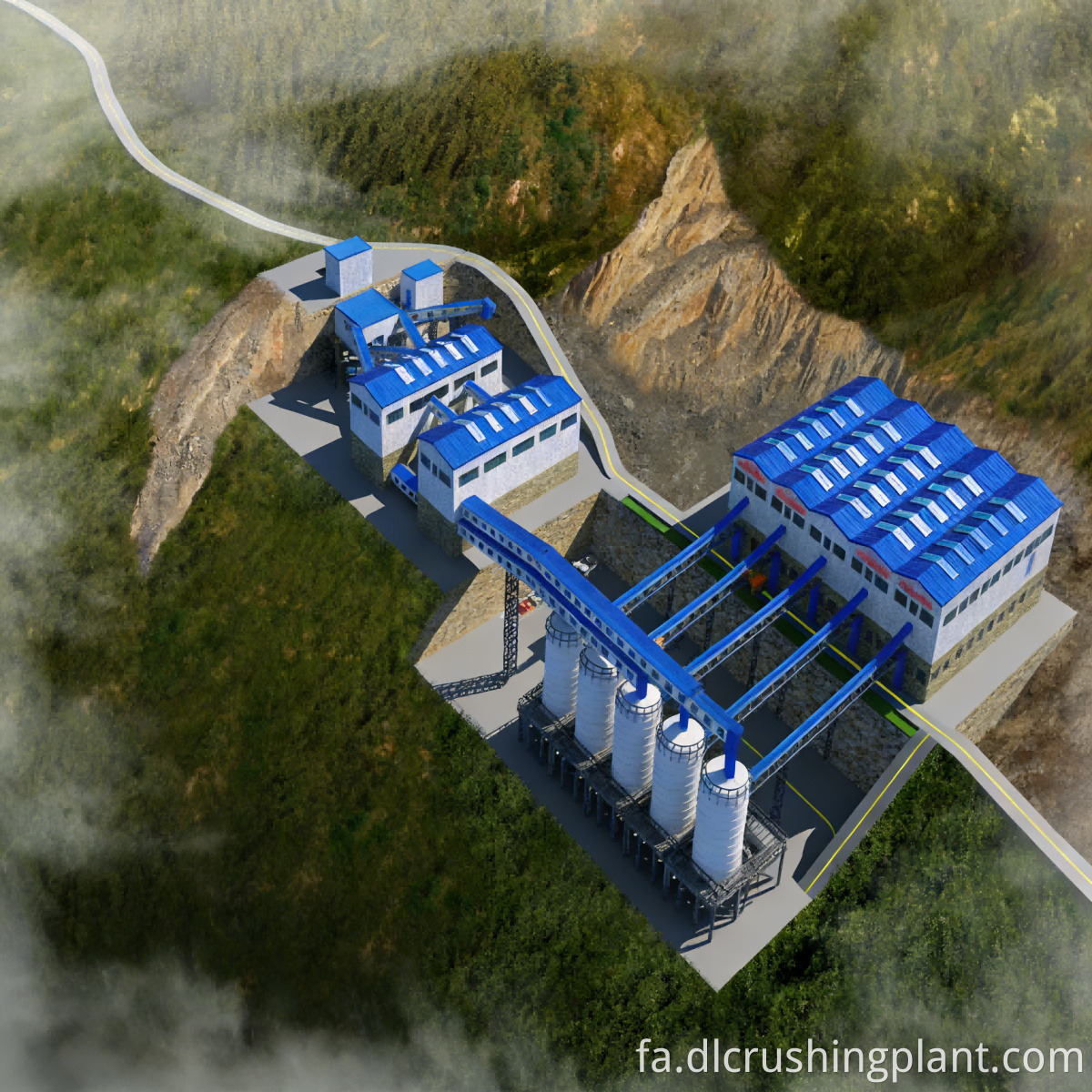

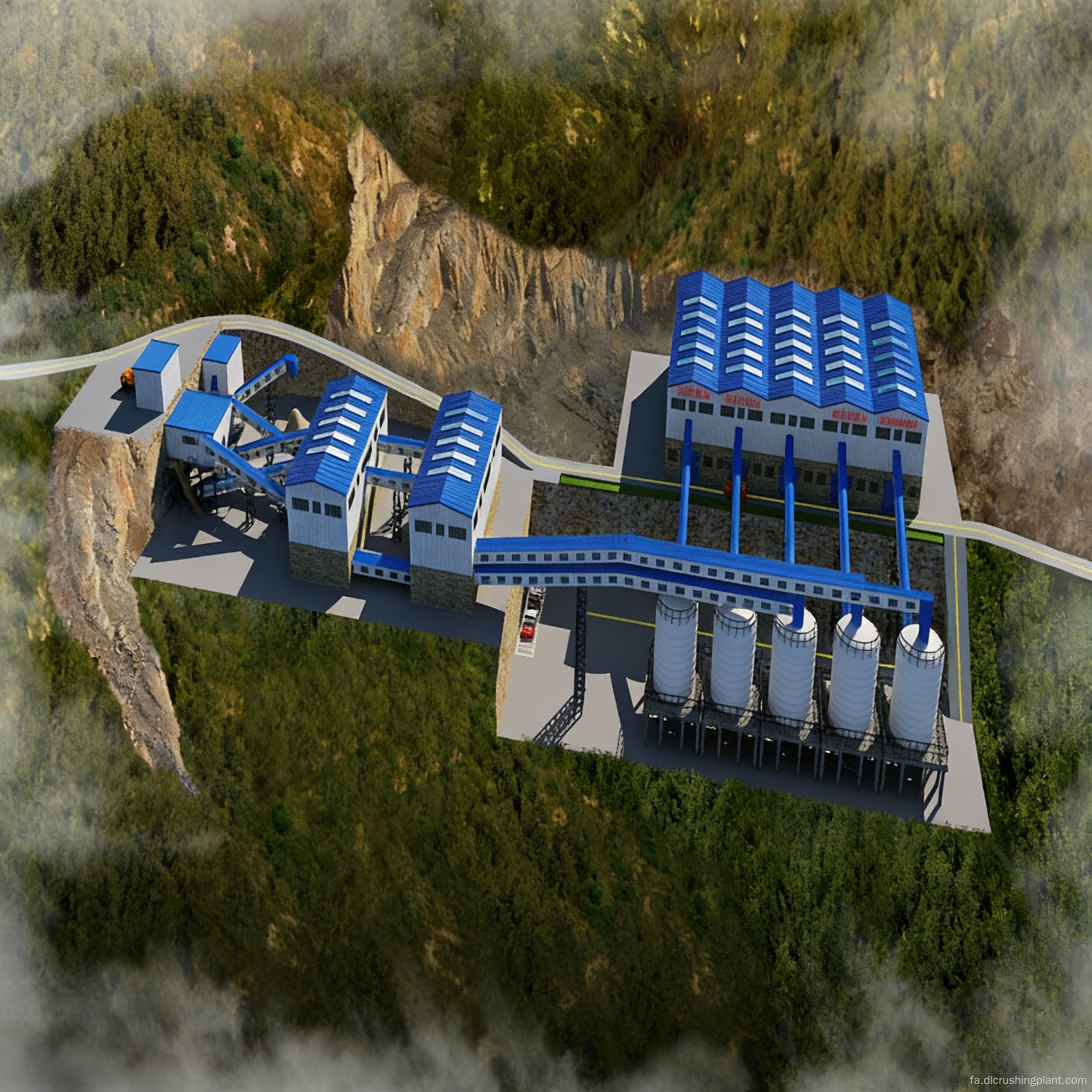

نمای کلی پروژه خط تولید سنگ آهک

این محلول یک سیستم تولید سنگ آهک با ظرفیت 2000 متریک تن در ساعت است. این دستگاه از یک پیکربندی سنگ شکن دو مرحله ای متشکل از یک سنگ شکن چکشی سنگین PCZ1820 برای خرد کردن اولیه و دو دستگاه سنگ شکن چکشی PC1220 برای خرد کردن ثانویه، جفت شده با هشت صفحه ارتعاشی دو طبقه 2YKZ3070 که در دو گروه برای 4 درجه بندی متوالی و 4 درجه بندی متوالی از چهار طبقه بندی مرتب شده اند. نمرات سنگدانه تمام شده این سیستم به عنوان یک پایگاه تامین کل در مقیاس بزرگ برای پروژه‌های زیربنایی طراحی شده است که به یک تطابق متعادل بین دقت غربالگری و ظرفیت پردازش با نرخ تولید 2000 تن در ساعت دست می‌یابد. چالش اصلی خطوط تولید با ظرفیت بالا این است که غربالگری تک دسته ای برای متعادل کردن توان عملیاتی بالا با درجه بندی دقیق تلاش می کند - یا منطقه غربالگری کافی نیست که منجر به فرار مواد بزرگ می شود یا تعداد صفحه ها بیش از حد است و در نتیجه ردپای زیادی ایجاد می شود. این راه حل این تضاد را از طریق یک رویکرد "غربالگری رله" حل می کند - چهار صفحه اول به سرعت مواد بزرگ را جدا می کنند و ذرات بزرگ را حذف می کنند، که سپس برای خرد کردن بیشتر به یک سنگ شکن شکل دهنده فرستاده می شوند، در حالی که مواد با اندازه پایین واجد شرایط برای درجه بندی دقیق به چهار صفحه نمایش عقب می روند. هر مجموعه ای از صفحه نمایش ها تمرکز خاص خود را دارد و برای مواد رقابت نمی کند و به درجه بندی دقیق در ظرفیت 2000 متریک تن با تعداد معقول واحد دست می یابد.

جریان فرآیند سفارشی خط تولید سنگ آهک

توده های بزرگ مواد خام سنگ آهک به طور یکنواخت و به طور مداوم توسط یک فیدر ارتعاشی ZGC2050 به یک سنگ شکن چکشی سنگین PCZ1820 برای خرد کردن اولیه تغذیه می شود. پس از خرد کردن، مواد از طریق تسمه اصلی به چهار صفحه ارتعاشی اول 2YKZ3070 برای پیش غربالگری اولیه منتقل می شود، که بخشی از سنگدانه نهایی از آن جدا می شود. مواد بسیار بزرگ و غیرمنطبق از بالای صفحه از طریق یک تسمه برگشت به یک سنگ شکن شکل دهنده چکشی PC1220 برای خرد کردن خوب بازگردانده می شود (دو سنگ شکن شکل دهنده در پیکربندی یک فعال-یک-یک آماده به کار یا به صورت موازی کار می کنند). پس از خرد کردن ریز، مواد از طریق یک تسمه نقاله برگشتی به تسمه نقاله اصلی بازگردانده می‌شود، جایی که با مواد تازه از مرحله خرد کردن اولیه مخلوط می‌شود و دوباره به چهار صفحه اول برای درجه‌بندی وارد می‌شود. موادی که پس از عبور از چهار صفحه اول با مشخصات مطابقت دارند، توسط تسمه به چهار صفحه ارتعاشی بعدی 2YKZ3070 برای درجه بندی دقیق ثانویه منتقل می شوند و به طور متوالی سه درجه از سنگدانه تمام شده را از هم جدا می کنند. مواد غیر منطبق برای چرخش مجدد و خرد کردن مجدد به PC1220 بازگردانده می شوند. کل سیستم یک فرآیند حلقه بسته سه مرحله‌ای را تشکیل می‌دهد که شامل «خرد کردن اولیه → پیش غربالگری → خرد کردن ریز → غربال‌گری مجدد → درجه‌بندی ریز» است که در آن مواد با اندازه بزرگ به تدریج پردازش می‌شوند و اندازه‌های ذرات محصول نهایی دقیقاً در هر مرحله از هم جدا می‌شوند. کل خط دارای نوار نقاله های محصور است و سنگ شکن و همچنین تمام نقاط غربالگری به جمع کننده های گرد و غبار کیسه ای پالس جت مجهز شده اند.

محدوده خدمات EPC خط تولید سنگ آهک

ما خدمات کامل فرآیند EPC را ارائه می دهیم، از اکتشاف منابع معدنی و طراحی فرآیند تا ساخت و تامین تجهیزات کامل، نصب و راه اندازی، و همچنین آموزش پرسنل و مدیریت بهره برداری و نگهداری. تجهیزات شامل فیدرهای ارتعاشی سری ZGC، سنگ شکن های چکشی سنگین سری PCZ، سنگ شکن های شکل دهنده چکشی سری PC، صفحه های ارتعاشی سری YKZ، نوار نقاله های جعبه ای کاملا محصور، سیستم های جمع آوری گرد و غبار کیسه ای پالسی، سیلوهای ذخیره سازی محصول نهایی و سیستم های کنترل الکتریکی متمرکز می باشد. مدت اجرای پروژه پنج تا هفت ماه می باشد. پشتیبانی فنی رایگان و تامین قطعات سایش در طول دوره گارانتی ارائه می شود و مهندسان می توانند در محل مستقر شوند تا راهنمایی های عملیاتی و نگهداری را ارائه دهند.

مطالعه موردی پروژه خط تولید سنگ آهک

پروژه پایه سنگ آهک در منطقه دودوما تانزانیا برای یک پیمانکار ساختمانی بزرگ آفریقای شرقی که مسئول تامین مصالح برای تبدیل گیج استاندارد راه آهن مرکزی تانزانیا و ساخت شهر جدید دودوما بود، انجام شد. این پروژه مستلزم احداث یک پایگاه تامین کل با ظرفیت تولید سالانه 5 میلیون تن متریک بود. پس از راه اندازی خط تولید غربالگری رله 2000 متری تحویل داده شده توسط شرکت ما، چهار درجه از محصولات نهایی به طور مداوم به بالاست راه آهن، کارخانه های بتن آماده و پروژه های ساخت زیربنای جاده ها عرضه شده است. پیکربندی غربالگری پشت سر هم انحراف در درجه بندی محصول نهایی را در یک محدوده بسیار باریک در ظرفیت 2000 متریک تن در روز نگه می دارد و هرگز شکایتی در مورد ذرات بزرگ وجود نداشته است. پس از یک سال و نیم کار، در دسترس بودن تجهیزات کلی خط از 91 درصد فراتر رفته است و طرح پشت سر هم هشت صفحه نمایش، راندمان غربالگری را تقریباً 20 درصد در مقایسه با راه حل های غربالگری تک مرحله ای معمولی افزایش داده است.

بازخورد مشتری (انگلیسی): "تنظیم غربالگری پشت سر هم متمایزکننده کلیدی بود. در 2000 TPH، دستیابی به درجه بندی دقیق یک چالش واقعی است، اما گروه های صفحه نمایش دو مرحله ای به خوبی از عهده آن بر می آیند. چهار صفحه اول جداسازی خشن را انجام می دهند، و چهار صفحه دوم درجه بندی دقیق را انجام می دهند. ما برای پروژه های Tagsaniil برای پروژه های GR عرضه می کنیم. سختگیر - این کارخانه هرگز در بررسی کیفیت شکست نخورده است.

سوالات متداول خط تولید سنگ آهک

س: با هشت صفحه نمایش که در دو گروه کار می کنند، آیا سیستم کنترل پیچیده است؟

ج: نه، اینطور نیست. هر دو گروه غربالگری به صورت مرکزی توسط DCS کنترل می شوند. پیش غربالگری در گروه جلو و درجه بندی دقیق در گروه عقب به طور خودکار با هماهنگی با پارامترهای از پیش تعیین شده عمل می کنند. اپراتورهای سیستم مدار بسته شکل دهنده سنگ شکن چکشی با ظرفیت بالا فقط باید پارامترهای عملیاتی را نظارت کنند. نیازی به تنظیم دستی توزیع جریان مواد نیست.

س: آیا دو سنگ شکن شکل دهنده با ظرفیت کامل در تمام ساعات شبانه روز کار می کنند؟

پاسخ: نه لزوما. مقدار مواد در گردش با اندازه مواد اولیه و تقاضای محصول نهایی در نوسان است. تجهیزات غربالگری و درجه بندی سنگ آهک دو مرحله ای در طول دوره های کم بار، فقط یک سنگ شکن نیاز به کار دارد، در حالی که دیگری می تواند برای تعمیر و نگهداری خاموش شود یا در حالت آماده به کار بماند، در نتیجه مصرف انرژی و فرسودگی کاهش می یابد.

س: آیا می توان محدوده اندازه ذرات را برای چهار درجه محصول در صورت نیاز تنظیم کرد؟

ج: بله. مشخصات مش صفحه برای هر دو مرحله غربالگری اولیه و ثانویه را می توان به طور مستقل جایگزین و تنظیم کرد، که به پیکربندی انعطاف پذیر محدوده اندازه ذرات برای هر درجه اجازه می دهد تا مشخصات فنی سنگدانه ها را در پروژه های مختلف برآورده کند. سیستم شکل دهی و درجه بندی دو مرحله ای سنگ آهک.
