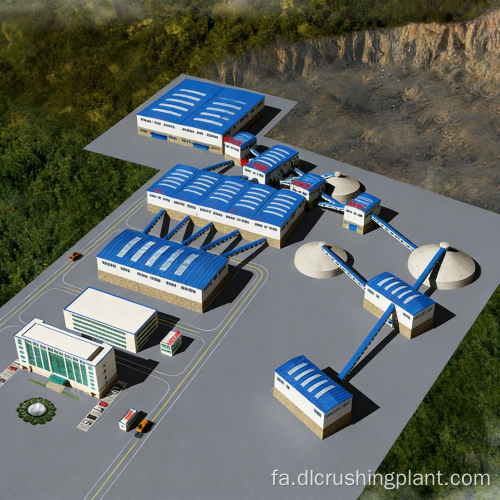

طراحی خط تولید برای تولید تلفیقی انواع ماسه و شن از سنگ آهک

راه حل های خط تولید یک مرحله ای برای پنج دسته سنگدانه های شن و ماسه

بررسی اجمالی پروژه خط تولید شن و ماسه سنگ آهک و مصالح

خطوط تولید شن و ماسه با اندازه متوسط ​​سنتی، تنوع محدودی از محصولات نهایی را تولید می‌کنند، که پاسخگویی همزمان به نیازهای مواد در کاربردهای متعدد - مانند کارخانه‌های بتن آماده، ساخت‌وساز بزرگراه‌ها، پروژه‌های شهری، و پی شمع‌ها را دشوار می‌کند. سناریوهای مختلف ساخت و ساز نیازمندی های متفاوتی برای اندازه ذرات و دانه بندی سنگدانه ها دارند و تکیه بر یک نوع محصول واحد اغلب منجر به موجودی اضافی یا کمبود عرضه می شود. مزیت اصلی این راه حل در توانایی آن در تولید پنج نوع محصول نهایی - 1-3 سنگدانه، 1-2 سنگدانه، ماسه درشت، ماسه ریز و ماسه تولیدی - به طور همزمان با استفاده از یک مجموعه واحد از مواد خام، یک فرآیند تغذیه و یک سیستم واحد نهفته است. این سیستم از یک راه‌اندازی هماهنگ سه‌دستگاهی-سنگ‌شکن چکشی سنگین PCZ1615 (سنگ شکن اولیه) + سنگ شکن شکل‌دهنده PC1220 (خرد کردن و شکل‌دهی ریز) + دستگاه شن‌سازی و شکل‌دهی با روتور دوقلو ZSJ1218 (ساخت ماسه ممتاز) (ترکیب با شن و ماسه‌های چندگانه vii-stage20200Z1). طبقه بندی، دستیابی به ظرفیت تولید تک خطی 500 متریک تن در ساعت. هر بخش فرآیند در یک حلقه مدار بسته مستقل عمل می کند و کنترل دقیقی بر اندازه ذرات هر درجه محصول نهایی را تضمین می کند. محصولات نهایی دارای شکل ذرات عالی، درجه بندی مداوم و محتوای ریزدانه کم هستند.

جریان فرآیند سفارشی خط تولید شن و ماسه سنگ آهک و مصالح

مواد اولیه (سنگ آهک، تکه های بزرگ) ← فیدر ارتعاشی ZGC1550 (تغذیه یکنواخت + پیش غربالگری برای حذف خاک) ← سنگ شکن چکشی سنگین PCZ1615 (خرد تک مرحله ای با شکل دهی یک پاس) → 2 واحد 2YKZ3070 (غرق ارتعاش را مجدداً وارد می کند و لایه های ارتعاشی را دوباره وارد می کند. قیف) ← سنگ شکن شکل دهنده PC1220 (خرد کردن و شکل دهی ریز) ← صفحه های ارتعاشی 2 × 2YKZ3070 (تولید کننده 1 تا 3 اندازه دانه؛ مواد بزرگ در یک مدار بسته برای خرد کردن مجدد به PC1220 برگردانده می شود) ← مرحله 2KZ3 ×20 بعدی وارد شود. صفحه های ارتعاشی (تولید 1 تا 2 اندازه سنگدانه + شن و ماسه دانه برنج + ماسه ریز) ← بخشی از مواد وارد دستگاه شن و ماسه سازی و شکل دهی با روتور دوقلوی ZSJ1218 می شود (فرآوری شن و ماسه تولیدی درجه یک) → 2 واحد 2YKZ3070؛ محصولات ارتعاشی 2YKZ3070 با ماسه زنی تمام شده محصولات غیر منطبق در یک مدار بسته برای پردازش مجدد به ZSJ1218 بازگردانده می شوند.

خدمات EPC خط تولید شن و ماسه سنگ آهک و مصالح

آزمایش مواد خام و طراحی سفارشی فرآیند تولید مشترک پنج محصول؛ ساخت تجهیزات کامل (ZGC1550 + PCZ1615 + PC1220 + ZSJ1218 + 11 واحد 2YKZ3070 + نوار نقاله + سیستم کنترل الکتریکی). طرح سیستم غربالگری چند مرحله ای و طراحی تمام لوله های مدار بسته. نصب، راه اندازی و عملیات آزمایشی یکپارچه کل خط؛ آموزش اپراتور و تامین قطعات مقاوم در برابر سایش.

شن و ماسه سنگ آهک و خط تولید سنگدانه در خارج از کشور مطالعات موردی پروژه

پروژه 500 TPH سنگ آهک چند درجه ای سنگدانه و شن و ماسه در منطقه یانگون، میانمار (راه اندازی در دسامبر 2023):

مشتری یک تامین کننده پیشرو مصالح ساختمانی برای منطقه شهری یانگون است و باید به طور همزمان پنج محصول را عرضه کند: 1-3 سنگدانه برای کارخانه های اختلاط بتن، 1-2 سنگدانه برای لایه های سطح بزرگراه، ماسه ریز برای مهندسی شهری، ماسه ریز برای شمع های لوله، و ماسه تولیدی برای ملات مخلوط خشک. شرکت ما یک سنگ شکن چکشی سنگین PCZ1615 + سنگ شکن شکل دهنده PC1220 + ماسه ساز دو روتور ZSJ1218 + 11 مجموعه از سیستم های غربالگری 2YKZ3070 را پیکربندی کرد که یک خط تولید را قادر می سازد تا به طور همزمان 500 TPH از پنج نوع محصول را تولید کند. از زمان شروع تولید، مجموع تولید روزانه این پنج محصول به حدود 7500 متریک تن رسیده است. با زمان انتظار صفر برای تعویض محصول و ذخیره موجودی صفر، سهم بازار ما در بازار مصالح ساختمانی یانگون از 18 درصد قبل از بهره برداری به 32 درصد پس از بهره برداری افزایش یافته است.

"یک خط، پنج محصول به طور همزمان - این دقیقاً همان چیزی است که ما به آن نیاز داشتیم. دیگر نیازی به ذخیره یک محصول در حالی که محصول دیگر کم است. سهم بازار ما از 18٪ به 32٪ افزایش یافت زیرا ما همیشه هر محصولی را برای مشتریان خود در دسترس داریم." - مدیر عامل، شرکت مواد ساختمانی یانگون، میانمار

سوالات متداول خط تولید شن و ماسه سنگ آهک و سنگدانه

س: آیا تولید پنج محصول مختلف به طور همزمان بر خروجی یکدیگر تأثیر می گذارد؟

پاسخ: خیر. هر بخش پردازش در یک سیستم حلقه بسته مستقل عمل می کند - سه گروه محصول (1-3 سنگ خرد شده، 1-2 سنگ خرد شده / ماسه متوسط ​​/ ماسه ریز و ماسه تولیدی) هر کدام دارای واحدهای خرد کردن و سیستم های غربالگری اختصاصی خود هستند، بنابراین جریان مواد با یکدیگر تداخل ندارند. مواد به طور مرکزی از سیلو مواد خام تغذیه می شود و بخش های پردازش بعدی به طور مستقل عمل می کنند. نگهداری در یک گروه محصول بر تولید در گروه های دیگر تأثیر نمی گذارد. خرد کردن سنگ آهک در خط تولید ترکیبی شن و ماسه.

س: آیا نگهداری و مدیریت 11 صفحه ارتعاشی پیچیده است؟

پاسخ: 11 صفحه نمایش 2YKZ3070 در سه بخش غربالگری مستقل (2 بخش برای حذف خاک، 5 برای غربالگری سنگدانه ها، 2 برای تولید شن و 2 بخش یدکی) توزیع شده اند. هر بخش از همان مدل صفحه نمایش، مشخصات مش صفحه ثابت و قطعات یدکی قابل تعویض استفاده می کند. تعمیر و نگهداری و مدیریت بر اساس بخش سازماندهی می شود و درجه بالایی از استانداردسازی را تضمین می کند. جایگزینی یک توری صفحه نمایش تنها 2 ساعت طول می کشد. تولید شرکت ماسه سازی و غربالگری پنج نوع شن و ماسه.

س: تفاوت بین ماسه ساز دو روتور و سنگ شکن ضربه ای شفت عمودی سنتی چیست؟

پاسخ: ماسه ساز دو روتور ZSJ1218 از دو روتور ضد چرخش برای انجام خرد کردن ضربه ای با سرعت بالا بر روی مواد استفاده می کند. ماسه به دست آمده دارای شکل دانه ای نزدیک به ماسه رودخانه طبیعی (گرد و بدون لبه های تیز)، درجه بندی پایدارتر، و محدوده مدول ظرافت قابل تنظیم 2.3-3.0 است که آن را به ویژه برای استفاده در ملات مخلوط خشک و بتن با مقاومت بالا مناسب می کند.

برای خط تولید 5 محصولی کامل 500 TPH قیمت بگیرید.
