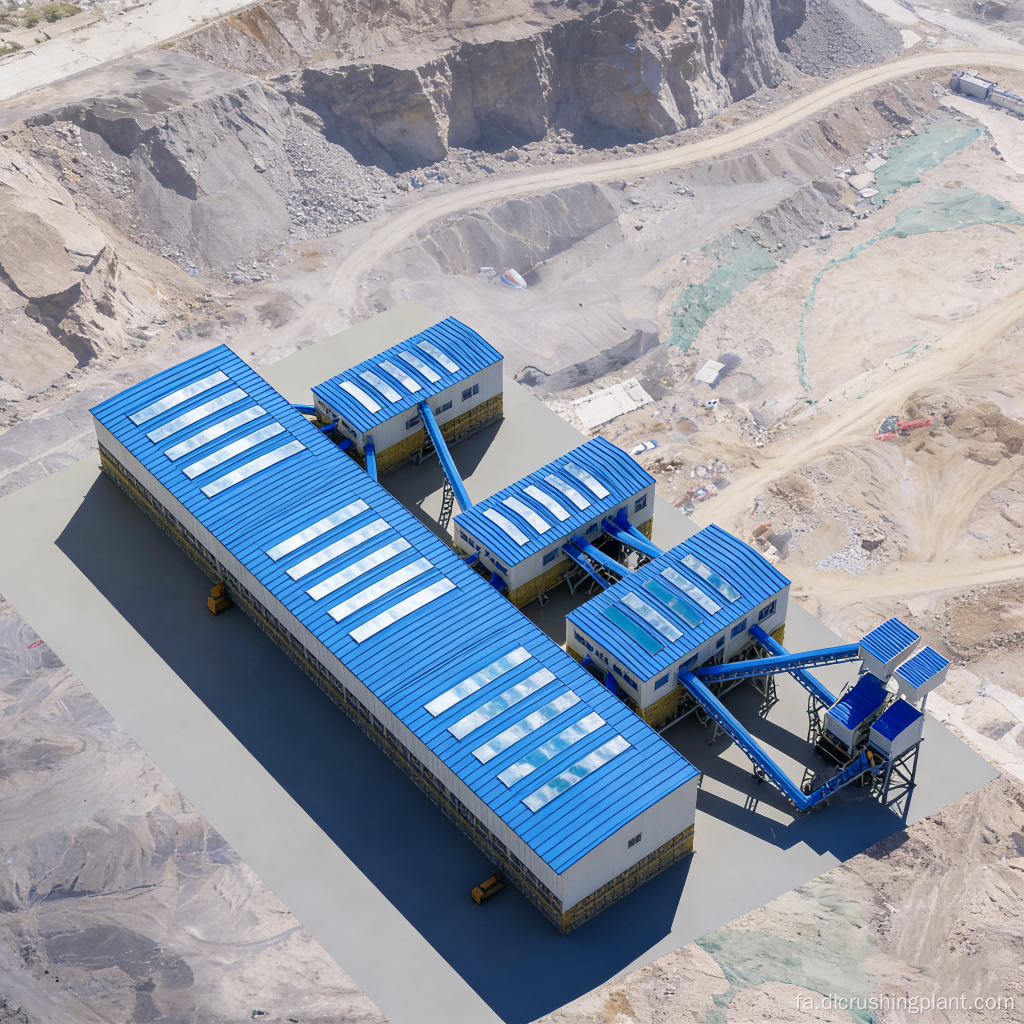

خط تولید چند مرحله ای Fine Grading برای تولید سنگ آهک یک مرحله ای در تمام اندازه های ذرات

سیستم غربالگری ظریف سنگ آهک با ظرفیت بالا

نمای کلی پروژه خط پردازش سنگ آهک

این راه حل یک سیستم طبقه بندی ریز چند مرحله ای برای سنگ آهک با ظرفیت تولید 1300 تا 1500 متریک تن در ساعت است. این دستگاه از یک پیکربندی سنگ شکن سه مرحله ای متشکل از مدارهای موازی دوگانه برای خرد کردن اولیه استفاده می کند - با استفاده از یک سنگ شکن چکشی سنگین PCZ1820 و یک سنگ شکن فکی PE900×1200 - و به دنبال آن خرد کردن ثانویه و سوم با استفاده از دو دستگاه سنگ شکن چکشی شکل دهنده PC1220 با صفحه نمایشگرهای شکل دهنده با چکش. صفحه نمایش سه لایه 3YKZ3070 و یک صفحه دو لایه 2YKZ2260) برای دستیابی به درجه بندی متوالی چند مرحله ای. این سیستم هشت دسته محصول نهایی را تولید می کند: شش گرید کل (15-25 میلی متر، 4-8 میلی متر، 1-3 میلی متر، 1-2 میلی متر، 1-20 میلی متر و 0.5-1 میلی متر)، و همچنین شن و ماسه دانه برنج و پودر سنگ. این سیستم برای کارخانه های بتن تجاری در مقیاس بزرگ و پایگاه های عرضه جامع برای انواع مختلف مصالح ساختمانی طراحی شده است. چالش اصلی در این واقعیت نهفته است که خطوط تولید معمولی با ظرفیت بالا برای دستیابی به درجه بندی دقیق سنگدانه های درشت و ریز تلاش می کنند، که اغلب منجر به مواد درشت مخلوط با مواد ریز و مواد ریز حاوی ذرات درشت می شود. این راه حل از پیکربندی موازی دو مسیره سنگ شکن های چکشی و سنگ شکن های فکی برای افزایش حد بالایی ظرفیت خرد کردن درشت استفاده می کند. دوازده صفحه که در یک سیستم رله چند مرحله ای کار می کنند، به تفکیک دقیق هشت دسته محصول، از دانه های درشت 15 تا 25 میلی متر تا پودر سنگ، دست می یابند. هر درجه محصول حداقل دو مرحله غربالگری را پشت سر می گذارد که در نتیجه دقت درجه بندی بسیار بیشتر از محلول های معمولی است.

خط پردازش سنگ آهک جریان فرآیند سفارشی

خوراک سنگ آهک توسط دو فیدر ارتعاشی (ZGC2050 و ZGC1238) به ترتیب به یک سنگ شکن چکشی سنگین PCZ1820 و یک سنگ شکن فکی PE900×1200 تغذیه می شود که دو خط به صورت موازی برای تکمیل مرحله خردایش اولیه کار می کنند. پس از خرد کردن درشت، مواد از طریق یک نوار نقاله به یک صفحه ارتعاشی 2YKZ2260 برای غربالگری اولیه منتقل می شود، جایی که سنگدانه های نهایی 15-25 میلی متر جدا می شوند. مواد بزرگتر از صفحه نمایش از طریق یک تسمه برگشتی به یک سنگ شکن چکشی شکل دهنده برای پردازش بازگردانده می شود و دانه های 4 تا 8 میلی متری تولید می کند. مواد کم اندازه وارد چهار صفحه ارتعاشی 3YKZ3070 برای غربالگری ثانویه می شوند که دو درجه از دانه های ریز را از هم جدا می کند: 1-3 میلی متر و 1-2 میلی متر. مواد بزرگ از هر مرحله غربالگری از طریق نوار نقاله های برگشتی به دو دستگاه سنگ شکن شکل دهنده چکشی PC1220 برای خرد کردن ریز منتقل می شوند. مواد ریز خرد شده با باقی مانده از غربالگری مرحله دوم ترکیب شده و به چهار صفحه نمایش 3YKZ3070 برای غربالگری ریز مرحله سوم بازگردانده می شود و در نهایت چهار دسته محصول نهایی تولید می شود: دانه های ریز 1-2 میلی متر و 0.5-1 میلی متر، ماسه دانه برنج و پودر سنگ. دوازده نمایشگر در امتداد کل خط نقش‌های مشخصی دارند و در یک فرآیند رله متوالی عمل می‌کنند. هر ذره از مواد حداقل دو مورد بررسی غربالگری قرار می گیرد تا اطمینان حاصل شود که مرزهای اندازه ذرات برای هشت دسته محصول به وضوح مشخص شده است و هیچ گونه آلودگی متقابل وجود ندارد. مواد از طریق تسمه‌های نقاله کاملاً محصور منتقل می‌شوند و سیستم‌های جمع‌آوری گرد و غبار کیسه‌های پالس جت در ایستگاه‌های خرد کردن و غربالگری نصب می‌شوند.

محدوده خدمات EPC خط پردازش سنگ آهک

ما خدمات کامل فرآیند EPC را ارائه می دهیم، از بررسی منابع معدنی، طراحی فرآیند، ساخت و تامین مجموعه کامل تجهیزات، نصب و راه اندازی، تا آموزش پرسنل و مدیریت بهره برداری و نگهداری. تجهیزات شامل فیدرهای ارتعاشی سری ZGC، سنگ شکن های چکشی سنگین سری PCZ، سنگ شکن های فکی سری PE، سنگ شکن های شکل دهنده چکشی سری PC، صفحه های ارتعاشی سری YKZ، نوار نقاله های تسمه جعبه ای کاملا محصور، سیستم های جمع آوری گرد و غبار در کیسه پالسی، سیلوهای ذخیره سازی محصول نهایی و یک سیستم کنترل الکتریکی متمرکز می باشد. مدت اجرای پروژه شش تا هشت ماه است. پشتیبانی فنی رایگان و تامین قطعات فرسوده در طول دوره گارانتی ارائه می شود و مهندسان می توانند به مدت طولانی برای بهره برداری و نگهداری در محل مستقر شوند.

مطالعه موردی پروژه خط پردازش سنگ آهک

پروژه تامین جامع مصالح سنگ آهک ریز در منطقه یائونده کامرون برای یک گروه عمده مصالح ساختمانی در آفریقای مرکزی انجام شد. این پروژه شامل تامین طیف کاملی از مصالح برای جاده‌های شهری، مجتمع‌های تجاری، و پروژه‌های مسکونی در منطقه شهری یائونده بود که نیاز به یک خط تولید یکپارچه با قابلیت تولید همزمان سنگدانه‌های درشت، سنگدانه‌های ریز و پودر داشت. پس از راه‌اندازی سیستم درجه‌بندی 1500 متری چند مرحله‌ای که ما تحویل دادیم، هشت دسته از محصولات نهایی به طور کامل فهرست عرضه مشتری را پوشش می‌دهند و نیازی به تهیه هرگونه مصالح خارجی را از بین می‌برند. ما به‌عنوان تامین‌کننده مستقیم شن و ماسه دانه برنج و دانه‌های ریز 0.5-1 میلی‌متری به کارخانه اختلاط، جایگزین ماسه وارداتی می‌شویم، در حالی که سنگدانه‌های درشت برای ساخت و ساز جاده‌های شهری عرضه می‌شوند. پس از دو سال کار، در دسترس بودن تجهیزات کلی خط تولید از 90 درصد فراتر رفته است و فرآیند غربالگری چند مرحله ای شامل دوازده صفحه نمایش، به طور مداوم میزان انطباق محصول نهایی را در سطح بسیار بالایی حفظ کرده است.

بازخورد مشتری (انگلیسی): "ما همه چیز را از مواد پایه درشت گرفته تا شن و ماسه بتن ریز عرضه می کنیم، بنابراین داشتن هشت محصول مختلف از یک خط، مزیت رقابتی بزرگی را به ما می دهد. راه اندازی سنگ شکن اولیه دوگانه چکش و فک، همه انواع خوراک خام را کنترل می کند، و 12 صفحه نمایش تضمین می کند که هر بخش تمیز و دقیق است. برای دو سال است که ما این کیفیت را نسبت به هیچ مشتری واحدی نداشتیم. منطقه.”

سوالات متداول خط پردازش سنگ آهک

س: آیا مدیریت پیکربندی دو خط با سنگ شکن های چکشی و فکی به طور موازی پیچیده است؟

ج: نه، اینطور نیست. دو فیدر مربوط به دو سنگ شکن هستند که هر کدام به طور مستقل عمل می کنند در حالی که به طور مرکزی توسط DCS نظارت می شوند. خدمات EPC کلید در دست برای انواع مختلفی از شن و ماسه مزیت این پیکربندی دو خطی این است که وقتی یک خط در حال تعمیر و نگهداری یا تعویض قطعات سایش است، خط دیگر به تولید ادامه می‌دهد و اطمینان حاصل می‌کند که خط تولید کلی کاهش تولید را تجربه می‌کند اما خاموشی ندارد.

س: آیا نگهداری دوازده غربالگر به تلاش زیادی نیاز دارد؟

پاسخ: قابل مدیریت است. تمام صفحه نمایشگرها مدل های استاندارد سری YKZ با درجه بالایی از قابلیت تعویض قطعات یدکی هستند. تعمیر و نگهداری معمولی فقط شامل بررسی سایش مش صفحه است. خط تولید موازی دو مسیره ترکیبی از سنگ شکن چکشی و سنگ شکن فکی یازده واحد از 3YKZ3070 از نظر مشخصات یکسان هستند که امکان تعویض مش های صفحه نمایش را فراهم می کند و مدیریت قطعات یدکی را ساده می کند.

س: آیا ظرفیت ذخیره سازی برای هشت دسته محصول نهایی کافی است؟

پاسخ: محصولات نهایی در هر گرید در سیلوهای جداگانه ذخیره می‌شوند که ظرفیت‌های سیلو بر اساس نسبت‌های خروجی مورد انتظار برای هر دسته طراحی شده است. سیستم خرد کردن و طبقه‌بندی ریز چند مرحله‌ای برای سنگ آهک محصولات با ارزش افزوده بالا مانند شن و ماسه دانه برنج و پودر سنگ دارای ظرفیت‌های سیلو بزرگ‌تری هستند، در حالی که سنگدانه‌های استاندارد ناودان‌های بارگیری را به اشتراک می‌گذارند و از چیدمان کارآمد و صرفه‌جویی در فضا اطمینان می‌دهند.

اکنون اقدام کنید

برای به دست آوردن مشخصات فنی این راه حل یا قیمت سفارشی، لطفا با تیم مشاوره مهندسی معدن ما تماس بگیرید. ما طراحی فرآیند یک به یک را متناسب با ویژگی های منبع سنگ معدن و نیازهای محصول نهایی شما ارائه خواهیم کرد.
