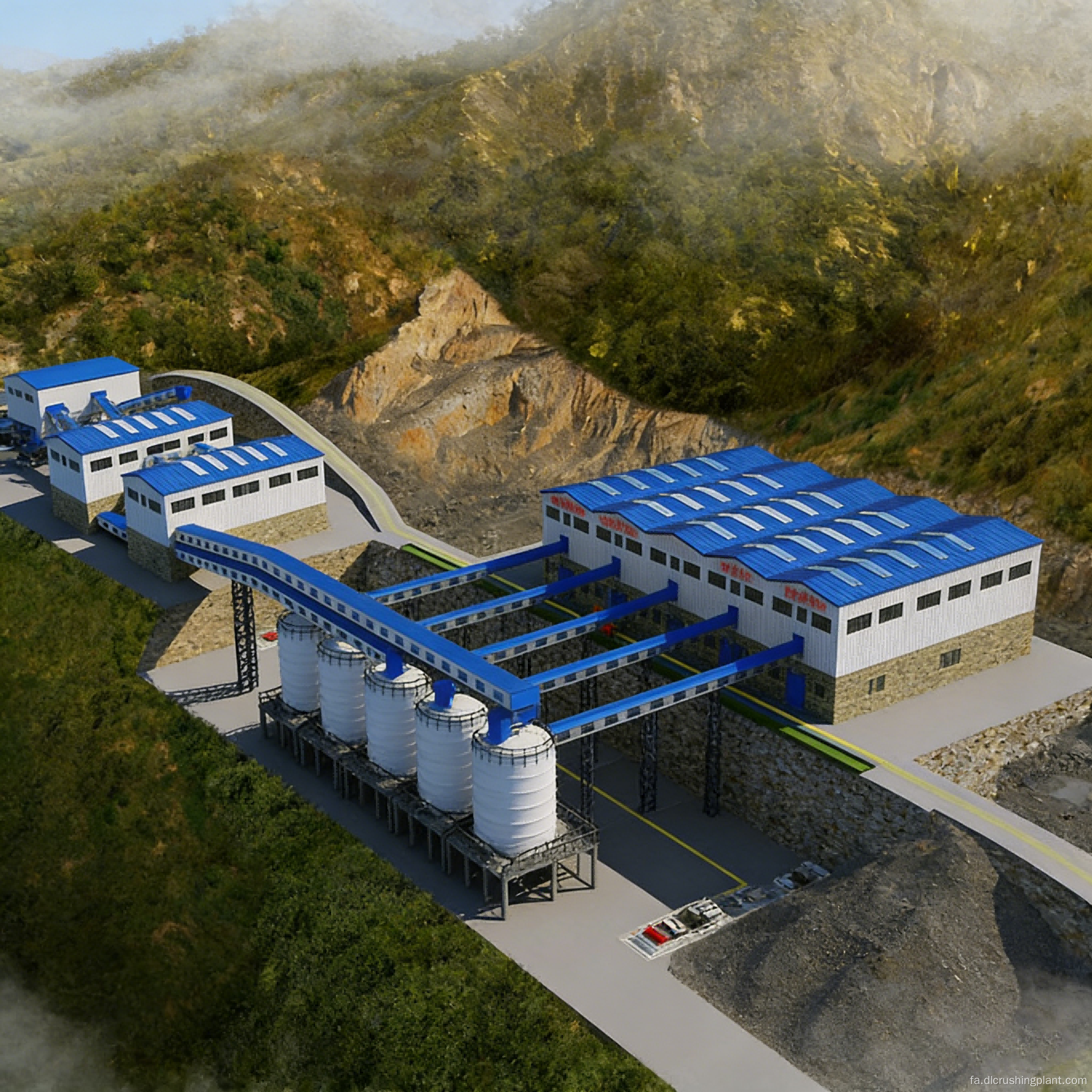

خط تولید سنگدانه ریز سنگ آهک با درجه بندی خوب طیف کاملی از محصولات درجه ریز

این محلول یک سیستم دانه بندی ریز برای سنگدانه های ریز سنگ آهک با ظرفیت تولید 1300 تا 1500 متریک تن در ساعت است. این دستگاه از یک پیکربندی سنگ شکن دو مرحله ای متشکل از یک سنگ شکن چکشی سنگین PCZ1820 برای خرد کردن اولیه و دو دستگاه سنگ شکن چکشی شکل دهنده XPC1220 برای خرد کردن ثانویه، همراه با 9 صفحه ارتعاشی (چهار صفحه نمایش سه طبقه 3YKZ3070 برای صفحه نمایش ریز 3YKZ3070 برای صفحه نمایش ریز 3YKZ3070 برای قبل از غربالگری 2YKZ3070). غربالگری) در دو گروه برای درجه بندی متوالی مرتب شده اند. این سیستم پنج درجه محصول نهایی را تولید می کند: 1-3 میلی متر، 1-2 میلی متر، و 0.5-1 میلی متر دانه های ریز، و همچنین شن و ماسه دانه برنج و پودر سنگ. این سیستم به طور خاص برای کارخانه های بتن آماده در مقیاس بزرگ، کارخانه های ملات مخلوط خشک و بازار سنگدانه های ریز ساختمانی طراحی شده است. چالش اصلی در محدوده باریک اندازه ذرات سنگدانه های ریز نهفته است. راه حل های غربالگری معمولی به شدت مستعد آلودگی متقابل هستند. وجود ذرات درشت در کسر 1-3 میلی متر یا محتوای پودر بسیار زیاد در کسر 0-1 میلی متر، هر دو دقت طرح های مخلوط بتن آماده را به خطر می اندازند. این راه‌حل این چالش را از طریق یک طرح‌بندی منحصربه‌فرد شامل دو مجموعه 9 صفحه‌ای که در یک فرآیند درجه‌بندی به سبک رله‌ای کار می‌کنند - «پیش غربالگری و به دنبال آن غربالگری خوب» برطرف می‌کند. چهار صفحه سه لایه اول درجه بندی درشت اولیه را برای جداسازی سنگدانه های اولیه (1-3 میلی متر و 1-2 میلی متر) انجام می دهند. مواد سایز بزرگ قبل از ورود به پنج صفحه دولایه دوم برای جداسازی دقیق سنگدانه های ریز 0.5-1 میلی متری، ماسه دانه برنج و پودر سنگ تحت شکل دهی دو مرحله ای و خرد شدن ریز قرار می گیرند. دو مجموعه صفحه نمایش عملکردهای مجزایی دارند و برای حجم مواد با هم رقابت نمی کنند و در نتیجه مرزهای اندازه ذرات به وضوح مشخص شده و درجه بندی پایدار در بین پنج دسته محصول ایجاد می شود.

توده های بزرگ مواد خام سنگ آهک به طور یکنواخت و به طور مداوم توسط یک فیدر ارتعاشی ZGC2050 به یک سنگ شکن چکشی سنگین PCZ1820 برای خرد کردن اولیه تغذیه می شود. سپس مواد خرد شده از طریق یک نوار نقاله به چهار صفحه ارتعاشی سه لایه 3YKZ3070 برای غربالگری اولیه منتقل می شود و دو درجه از سنگدانه ریز تمام شده را جدا می کند: 1-3 میلی متر و 1-2 میلی متر. مواد بزرگ و غیر منطبق از هر عرشه صفحه از طریق یک تسمه برگشت به دو سنگ شکن شکل دهنده چکشی XPC1220 برای خرد کردن ریز منتقل می شود. پس از خرد کردن ریز، مواد وارد پنج صفحه ارتعاشی دوطبقه 2YKZ3070 برای غربالگری دقیق ثانویه می شود که به طور متوالی سه درجه از محصولات نهایی را جدا می کند: دانه های ریز 0.5-1 میلی متر، ماسه دانه برنج و پودر سنگ. موادی که با مشخصات مطابقت ندارند در یک سیستم حلقه بسته به XPC1220 برای خرد کردن بیشتر برگردانده می شوند. دو گروه غربالگری به طور مستقل عمل می کنند، با اندازه های مش صفحه که دقیقاً بر اساس اندازه ذرات هدف مربوطه آنها پیکربندی شده است. گروه پیش غربالگری توان عملیاتی را در اولویت قرار می دهد، در حالی که گروه غربالگری دقیق دقت درجه بندی را در اولویت قرار می دهد. کل خط دارای نوار نقاله های محصور است و جمع کننده های گرد و غبار پالس کیسه ای در ورودی های تغذیه سنگ شکن و خروجی های تخلیه هر صفحه نصب شده است. پودر سنگ جمع آوری شده به صورت جداگانه ذخیره می شود و می توان آن را به عنوان افزودنی سیمان فروخت.

ما خدمات کامل فرآیند EPC را ارائه می دهیم، از اکتشاف منابع معدنی، طراحی فرآیند، ساخت و تامین مجموعه کامل تجهیزات، نصب و راه اندازی، تا آموزش پرسنل و مدیریت بهره برداری و نگهداری. تجهیزات شامل فیدرهای ارتعاشی سری ZGC، سنگ شکن های چکشی سنگین سری PCZ، سنگ شکن های شکل دهنده چکشی سری XPC، صفحه های ارتعاشی سری YKZ، نوار نقاله های تسمه جعبه ای کاملاً بسته، سیستم های جمع آوری گرد و غبار کیسه ای پالسی، سیلوهای ذخیره سازی محصول نهایی و سیستم های کنترل الکتریکی متمرکز می باشد. مدت اجرای پروژه پنج تا هفت ماه می باشد. پشتیبانی فنی و تامین قطعات سایش رایگان در طول دوره گارانتی ارائه می شود و مهندسان می توانند برای بهره برداری و نگهداری طولانی مدت در محل مستقر شوند.

پروژه تامین سنگدانه ریز سنگ آهک در منطقه ماپوتو موزامبیک برای یک گروه عمده مصالح ساختمانی آفریقای جنوبی، که مسئول تامین سنگدانه های ریز به کارخانه های بتن آماده برای ساخت منطقه شهری ماپوتو و شبکه بزرگراه اطراف بود، انجام شد. با کاهش روزافزون منابع شن و ماسه طبیعی محلی محلی و افزایش قیمت ها، مشتری نیاز فوری به جایگزینی کامل ماسه رودخانه با سنگدانه های ریز تولیدی داشت. مشتری خط تولید را ملزم به تولید همزمان سنگدانه های ریز در مشخصات متعدد برای برآورده ساختن الزامات طراحی مخلوط برای بتن با درجه های مقاومت مختلف کرد. پس از راه اندازی سیستم ریزدانه ریزدانه 1500 تنی که ما تحویل دادیم، خط تولید اکنون پنج دسته محصول - سه گرید سنگدانه ریز به اضافه شن و ماسه دانه برنج و پودر سنگ - را به طور کامل پوشش می دهد که نیاز مشتری به مصالح ریز برای گریدهای بتن از C15 تا C50 را پوشش می دهد. نرخ جایگزینی شن و ماسه رودخانه با سنگدانه ریز تولیدی به 100 درصد رسید. پس از یک سال و نیم فعالیت، در دسترس بودن تجهیزات کلی خط تولید از 91 درصد فراتر رفته است. درجه بندی رله انجام شده توسط 9 دستگاه غربالگری تضمین می کند که انحراف درجه بندی هر درجه محصول نهایی به طور مداوم در یک محدوده بسیار باریک حفظ می شود.

بازخورد مشتری (انگلیسی): "شن و ماسه رودخانه در جنوب موزامبیک کمیاب و گران شده است. این کارخانه سنگدانه ریز راه حل ما برای انتقال به شن و ماسه 100% تولیدی در تمام گریدهای بتن ما بود. تنظیمات پیش غربالگری به علاوه ریز غربالگری پنج محصول کاملاً درجه بندی شده را برای ما فراهم می کند، و ما واقعاً از زمان بارگیری بتن به یک شن و ماسه نیازی نداشته ایم. درجه بندی بسیار سازگارتر از شن و ماسه طبیعی است.

س: آیا می توان هر پنج نوع سنگدانه ریز را به طور همزمان تولید کرد؟

ج: بله. بخش های پیش غربالگری و ریز غربالگری به صورت موازی کار می کنند. سنگ شکن چکشی و خط تولید سنگدانه ریز در حالی که چهار صفحه اول سنگدانه های اصلی 1-3 میلی متر و 1-2 میلی متر را تولید می کنند، پنج صفحه دوم به طور همزمان 0.5-1 میلی متر دانه های ریز، شن و ماسه دانه برنج و پودر سنگ تولید می کنند که تولید مداوم همه دسته های محصول را بدون تداخل تضمین می کند.

س: آیا سنگدانه های ریز تولید شده می توانند به طور کامل جایگزین شن و ماسه رودخانه شوند؟

ج: بله. سنگ شکن شکل دهنده XPC1220 ذرات گرد شده خوبی تولید می کند و در ترکیب با دانه بندی دقیق 9 صفحه، سنگدانه ریز تمام شده از نظر شکل ذرات، درجه بندی و محتوای پودر، استانداردهای ماسه مورد استفاده در همه گریدهای بتن را برآورده می کند. پروژه موزامبیک در حال حاضر 100٪ جایگزین شن و ماسه رودخانه شده است. مجموعه کامل تجهیزات غربالگری و توزیع سنگ شکن برای کارخانه های بتن آماده.

س: آیا مصرف انرژی و ردپای 9 نمایشگر مقرون به صرفه است؟

ج: بله، هستند. هر دو 3YKZ3070 و 2YKZ3070 غربالگری با اندازه متوسط ​​با مصرف برق کم در هر واحد هستند و مجموع قدرت نصب شده 9 واحد معقول است. راه حل های تولید برای سنگ آهک برنج دانه شن و ماسه سنگ آهک و پودر دو مجموعه از غربالگرها در یک طرح فشرده و به سبک رله قرار گرفته اند که فواصل انتقال را کاهش می دهد و در نتیجه ردپای کلی تقریباً 20٪ کوچکتر از یک طرح پراکنده است.

اکنون اقدام کنید

برای به دست آوردن مشخصات فنی این راه حل یا قیمت سفارشی، لطفا با تیم مشاوره مهندسی معدن ما تماس بگیرید. ما طراحی فرآیند یک به یک را متناسب با ویژگی‌های منبع سنگ معدن و الزامات محصول نهایی شما ارائه می‌کنیم.
