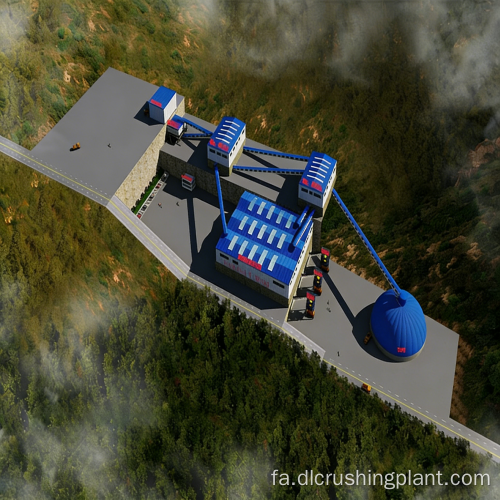

سیستم درجه بندی تخصصی سنگدانه ها برای شکل دهی چکشی سنگ آهک و غربالگری دو مرحله ای برای جداسازی دقیق

این محلول یک سیستم تولید سنگ آهک با ظرفیت 800 تا 1000 متریک تن در ساعت است. این دستگاه از یک پیکربندی سنگ شکن دو مرحله ای متشکل از یک سنگ شکن چکشی سنگین PCZ1620 برای خرد کردن اولیه و یک سنگ شکن چکشی شکل دهنده XPC1220 برای خرد کردن ثانویه، جفت شده با شش صفحه ارتعاشی (سه صفحه نمایشگر 3YKZ3070 3 لایه 3YKZ3070 و سه لایه سه لایه 3YKZ3070 برای اسکرین بسته اولیه و 3 لایه 307030). صفحه نمایش برای غربالگری ریز رله)، برای تولید سه نوع محصول نهایی: سنگدانه ریز 1-3 میلی متر، سنگدانه ریز 1-2 میلی متر، و سنگدانه ورقه ای تخت. این سیستم برای کاربردهای نهایی طراحی شده است - مانند کارخانه های اختلاط آسفالت، کارخانه های بتن آماده، و پروژه های جاده های شهری - که الزامات خاصی برای سنگدانه های پوسته پوسته صاف دارند. تراشه های سنگریزه (دانه های ریز صاف و پوسته ای شکل) می توانند به طور قابل توجهی نیروهای درهم تنیده بین سنگدانه ها را افزایش داده و مقاومت روسازی را در برابر شیار شدن در مخلوط های آسفالتی بهبود بخشند. آنها یک جزء کلیدی سنگدانه در مخلوط آسفالت سطح بزرگراه هستند. چالش اصلی در این واقعیت نهفته است که به دلیل ویژگی های پوسته مانند، تراشه های سنگریزه مستعد گرفتگی صفحه هستند و در طول غربالگری معمولی به سختی جدا می شوند و در نتیجه نرخ بازدهی ناپایدار دارند. این راه‌حل این چالش را از طریق یک پیکربندی به سبک رله‌ای که ترکیبی از غربالگری درشت مدار بسته سه مرحله‌ای با غربالگری ظریف سه مرحله‌ای است، برطرف می‌کند - غربالگری مدار بسته جلویی، چرخش بیش از اندازه مواد را کنترل می‌کند تا از تغذیه یکنواخت اطمینان حاصل کند، در حالی که غربالگری ظریف انتهایی، شیب مش صفحه و دامنه ویژگی‌های صفحه نمایشگر را بر اساس سه دسته‌بندی متفاوت صفحه نمایش بهینه می‌کند. با توزیع اندازه ذرات به وضوح تعریف شده و بدون همپوشانی.

توده های بزرگ سنگ آهک به طور یکنواخت و پیوسته توسط فیدر ارتعاشی ZGC2050 به یک سنگ شکن چکشی سنگین PCZ1620 برای خردایش اولیه تغذیه می شوند. سپس مواد خرد شده از طریق تسمه اصلی به سه صفحه ارتعاشی سه عرشه 3YKZ3070 برای مرحله اول غربالگری مدار بسته منتقل می شود، جایی که بخشی از مشخصات مواد به عنوان محصول نهایی جدا می شود. موادی که از حد مجاز فراتر رفته اند از طریق یک تسمه نقاله برگشتی به سنگ شکن شکل دهنده چکشی XPC1220 برای خرد کردن ریز برگردانده می شوند. پس از خرد کردن ریز، مواد از طریق تسمه نقاله اصلی به سه صفحه نمایشگر 3YKZ3070 برای درجه بندی بیشتر بازگردانده می شوند و یک سیستم حلقه بسته را تشکیل می دهند که اندازه ذرات خوراک یکنواخت و پایدار را تضمین می کند. مواد کم‌اندازه‌ای که مشخصات را برآورده می‌کنند توسط تسمه به سه صفحه ارتعاشی دو طبقه 2YKZ3070 برای غربال‌گری ظریف ثانویه منتقل می‌شوند و به‌طور متوالی سه درجه از محصولات نهایی را از هم جدا می‌کنند: دانه‌های ریز 1 تا 3 میلی‌متر، دانه‌های ریز 1 تا 2 میلی‌متر، و دانه‌های پولکی شکل. برای بخش غربالگری ظریف، پارامترهای مش صفحه به طور جداگانه کالیبره می شوند تا ویژگی های پوسته مانند دانه های پوسته ای شکل را در نظر بگیرند و از راندمان جداسازی پایدار و نسبت خروجی اطمینان حاصل کنند. کل خط دارای نوار انتقال محصور است، با جمع کننده های گرد و غبار پالس کیسه ای نصب شده در ورودی خوراک سنگ شکن و تمام خروجی های تخلیه صفحه نمایش.

ما خدمات کامل فرآیند EPC را ارائه می دهیم، از بررسی منابع معدنی، طراحی فرآیند، ساخت و تامین مجموعه کامل تجهیزات، نصب و راه اندازی، تا آموزش پرسنل و مدیریت بهره برداری و نگهداری. تجهیزات شامل فیدرهای ارتعاشی سری ZGC، سنگ شکن های چکشی سنگین سری PCZ، سنگ شکن های شکل دهنده چکشی سری XPC، صفحه های ارتعاشی سری YKZ، نوار نقاله های تسمه جعبه ای کاملاً بسته، سیستم های جمع آوری گرد و غبار کیسه ای پالسی، سیلوهای ذخیره سازی محصول نهایی و سیستم های کنترل الکتریکی متمرکز می باشد. مدت اجرای پروژه چهار تا شش ماه می باشد. پشتیبانی فنی رایگان و تامین قطعات سایش در طول دوره گارانتی ارائه می شود و مهندسان می توانند در محل مستقر شوند تا راهنمایی های عملیاتی و نگهداری را ارائه دهند.

پروژه تامین مصالح سنگ آهک در منطقه لوزاکا زامبیا برای یک تامین کننده محلی مصالح ساختمانی متوسط ​​انجام شد که قراردادی را برای تامین مصالح برای پروژه ارتقاء شبکه بزرگراه منعقد کرده بود. کارخانه اختلاط آسفالت الزامات فنی سختگیرانه ای را بر مشخصات اندازه ذرات و محتوای پوسته پوسته های سنگ آهک تحمیل کرد. پیش از این، مشتری به غربالگری دستی با استفاده از چندین صفحه نمایش در مقیاس کوچک با مشخصات متفاوت متکی بود که منجر به راندمان پایین و نوسانات کیفیت قابل توجهی می شد. پس از راه اندازی خط تولید 800 تا 1000 متریک تن در روز سنگدانه گوازیپی که ما تحویل دادیم، شش دستگاه غربالگری که به ترتیب کار می کردند به تولید همزمان و پایدار سه درجه محصول نهایی دست یافتند. نسبت پوسته پوسته شدن و مشخصات اندازه ذرات گوازیپیان به طور کامل الزامات فنی مخلوط های آسفالتی را برآورده می کند. پس از یک سال و نیم بهره برداری، در دسترس بودن تجهیزات کلی خط از 91% فراتر رفت و میزان قبولی برای هر گرید گوازیپی به طور مداوم بالا باقی مانده است و به مشتری کمک می کند تا قرارداد تامین کل خود را برای پروژه بزرگراه تضمین کند.

بازخورد مشتریان (انگلیسی): "Guazipian سنگدانه های کلیدی برای قراردادهای آسفالت ما است، و به دست آوردن شکل و اندازه مناسب به طور مداوم یک چالش واقعی با راه اندازی قدیمی ما بود. این خط جدید با غربالگری دو مرحله ای سه محصول را کاملاً از هم جدا کرد. نسبت سنگدانه های مسطح دسته به دسته پایدار است، و کارخانه آسفالت ما از زمان آسفالت مجدداً یک بار تحویل داده نشده است. حلقه خرد کردن کل فرآیند را بدون گلوگاه بسیار روان می کند.

س: تفاوت بین سنگدانه ریز گوازیپیان و معمولی چیست؟

پاسخ: دانه‌های آفتابگردان شکل دانه‌های آفتابگردان، دانه‌های ریز و مسطح هستند که معمولاً اندازه آن‌ها بین 5 تا 10 میلی‌متر است و به دلیل شباهت آنها به پوسته‌های دانه‌های آفتابگردان نام‌گذاری شده‌اند. ساختار ورقه مانند آنها نیروی درهم تنیده بین سنگدانه ها را در مخلوط های آسفالتی افزایش می دهد و آنها را به یکی از اجزای اصلی مخلوط های آسفالتی برای مسیرهای سطح بزرگراه تبدیل می کند. سنگ شکن چکشی با شکل دهی و سیستم غربالگری مدار بسته این خط تولید به جداسازی دقیق دانه های تخمه آفتابگردان از دانه های ریز معمولی از طریق یک بخش غربالگری ریز اختصاصی دست می یابد.

س: آیا نسبت های خروجی سه نوع کل را می توان با توجه به تقاضای بازار تنظیم کرد؟

ج: بله. نسبت خروجی دانه های خربزه شکل را می توان با تغییر مشخصات مش صفحه نمایش 3YKZ3070 و عرض شیار تخلیه XPC1220 تنظیم کرد. تجهیزات درجه بندی سنگ آهک برای سه دسته محصول اگر نیاز به کاهش خروجی دانه های خربزه شکل و افزایش خروجی سنگدانه های استاندارد 1 تا 3 میلی متری دارید، به سادگی صفحه های مربوطه را تعویض کنید—این فرآیند بسیار انعطاف پذیر است.

س: آیا زمانی که شش صفحه در دو گروه در حال اجرا هستند، عملیات پیچیده است؟

پاسخ: نه، پیچیده نیست. سه صفحه نمایش 3YKZ3070 در بخش جلویی جداسازی درشت را در یک حلقه مدار بسته انجام می دهند، در حالی که سه صفحه نمایش 2YKZ3070 در بخش عقب به خوبی غربالگری و جداسازی را انجام می دهند. تجهیزات پردازش سنگ آهک برای مشخصات چندگانه هر دو گروه به طور یکنواخت نظارت می شوند و با هماهنگی DCS اداره می شوند. اپراتورها فقط نیاز به نظارت بر پارامترهای عملیاتی دارند و نیازی به مداخله دستی در توزیع مواد ندارند.

اکنون اقدام کنید

برای به دست آوردن مشخصات فنی این راه حل یا یک قیمت سفارشی، لطفاً با تیم مشاوره مهندسی معدن ما تماس بگیرید. ما طراحی فرآیند یک به یک را متناسب با ویژگی‌های منبع سنگ معدن و الزامات محصول نهایی شما ارائه می‌کنیم.
