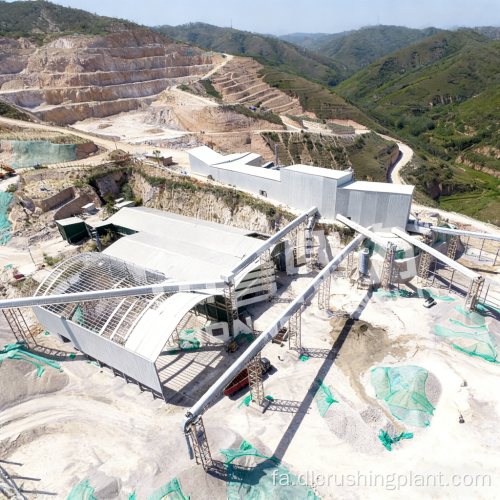

طراحی یکپارچه فرآیند سنگ شکن چکشی تک مرحله ای برای خط تولید سنگ شکن آهک کلسینه شده با راندمان بالا.

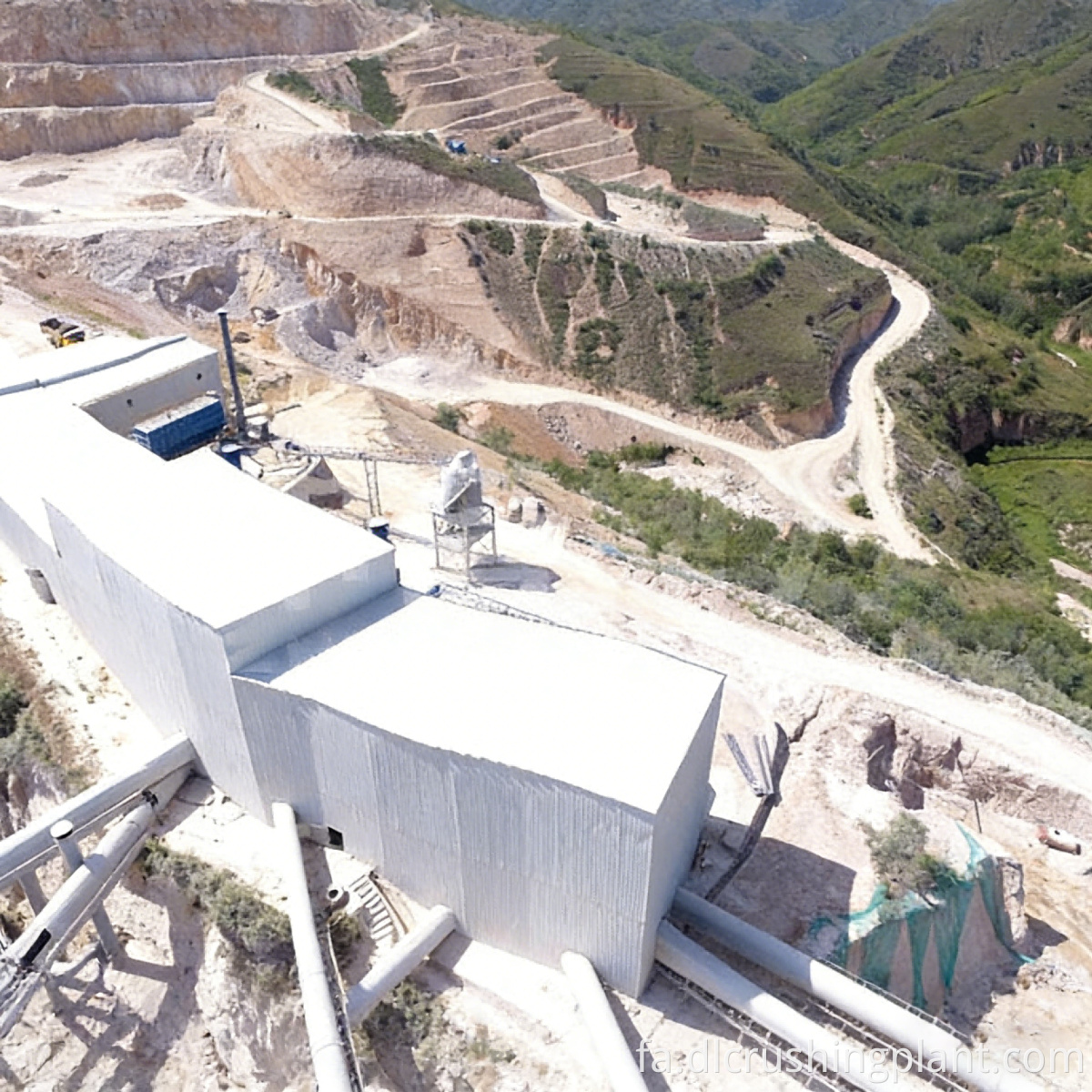

این راه حل یک خط تولید آهک خرد شده با سرعت 600 متریک در ساعت است که در اطراف یک سنگ شکن چکشی سنگین قرار دارد. این پنج عملکرد کلیدی - تغذیه، خرد کردن، غربالگری، ذخیره سازی و کنترل گرد و غبار محیطی - را در یک سیستم واحد ادغام می کند که به طور خاص برای پردازش مواد خام برای مصالح ساختمانی و محصولات کلسیمی طراحی شده است. آهک کلسینه شده از کلسینه کردن سنگ آهک در دمای بالا تولید می شود. بافت نرمی دارد و مستعد پودر شدن است. راه حل های مرسوم خرد کردن چند مرحله ای شامل فرآیندهای طولانی، قطعات متعدد تجهیزات و پراکندگی قابل توجه گرد و غبار است. این راه‌حل این چالش‌ها را از طریق یک طراحی یکپارچه برطرف می‌کند - دارای یک چیدمان فشرده از تجهیزات در کل فرآیند، که امکان عملیات یک مرحله‌ای از خوراک تا ذخیره‌سازی محصول نهایی را فراهم می‌کند. سنگ شکن چکشی تک مرحله ای جایگزین پیکربندی های چند مرحله ای می شود و نیاز به خرد کردن ثانویه مواد خام با اندازه بلوک حداکثر 650 میلی متر را از بین می برد و در نتیجه سرمایه گذاری تجهیزات را تقریباً 30 درصد در مقایسه با راه حل های سنتی با استفاده از سنگ شکن های فکی و سنگ شکن های مخروطی کاهش می دهد. ساختار کاملا محصور، همراه با یک سیستم جمع آوری گرد و غبار پالس، به طور موثر انتشار گرد و غبار را در طول فرآیند تولید آهک زنده فرآوری شده کنترل می کند و محیط تولید تمیز را تضمین می کند.

مواد خام آهک کلسینه شده توسط یک لودر بر روی سکوی تغذیه بارگذاری می شود. یک فیدر ارتعاشی به طور یکنواخت و پیوسته توده های بزرگتر از 650 میلی متر را برای خرد کردن تک مرحله ای وارد یک سنگ شکن چکشی سنگین می کند. سنگ شکن چکشی به طور کامل از بافت نرم آهک کلسینه شده برای دستیابی به اندازه ذرات هدف در یک عملیات خرد کردن ضربه ای استفاده می کند و در نتیجه اندازه ذرات خروجی یکنواخت و نسبت قابل کنترلی از مواد پودر شده را به دست می آورد. پس از خرد کردن، مواد از طریق یک نوار نقاله به صفحه ارتعاشی برای درجه بندی منتقل می شوند. محصول نهایی با توجه به نیاز مشتری به چند درجه از مصالح ساختمانی و محصولات کلسیمی طبقه بندی می شود. محصولات واجد شرایط از فرآیند غربالگری وارد سیلوی ذخیره سازی محصول نهایی می شوند، در حالی که مقدار کمی از مواد بزرگ از طریق یک تسمه نقاله برگشتی برای خرد کردن ثانویه به سنگ شکن چکشی بازگردانده می شود. کل خط از نوار نقاله‌های جعبه‌ای کاملاً محصور استفاده می‌کند، با جمع‌کننده‌های گرد و غبار پالسی کیسه‌ای که در ورودی خوراک سنگ شکن، خروجی تخلیه صفحه و نقاط انتقال مواد نصب شده‌اند. طرح یکپارچه کل خط از نظر فضا کارآمد و آسان برای کار است. بازرسی روزانه می تواند توسط یک اپراتور انجام شود.

ما خدمات کامل فرآیند EPC را ارائه می دهیم، از بررسی های سایت، طراحی فرآیند، ساخت و تامین مجموعه کامل تجهیزات، نصب و راه اندازی، تا آموزش پرسنل و مدیریت بهره برداری و نگهداری. تجهیزات شامل فیدرهای ارتعاشی، سنگ شکن‌های چکشی سنگین، صفحه‌های ارتعاشی، نوار نقاله‌های جعبه‌ای کاملاً بسته، سیستم‌های جمع‌آوری گرد و غبار پالس کیسه‌خانه، سیلوهای ذخیره‌سازی محصول نهایی و سیستم‌های کنترل الکتریکی متمرکز است. طراحی یکپارچه امکان پیش‌مونتاژ و راه‌اندازی تجهیزات را قبل از حمل و نقل فراهم می‌کند که منجر به یک دوره کوتاه نصب در محل می‌شود. مدت اجرای پروژه سه تا چهار ماه با پشتیبانی فنی رایگان و تامین قطعات فرسوده در مدت گارانتی می باشد.

پروژه فرآوری آهک کلسینه شده در گجرات، هند، برای یک شرکت بزرگ محلی کوره آهک انجام شد. سنگ آهک در یک کوره عمودی برای تولید توده‌های آهک کلسینه شده کلسینه می‌شود، که باید بیشتر خرد شده و به مواد خام برای مصالح ساختمانی و محصولات کلسیمی طبقه‌بندی شوند تا کارخانه‌های آجر هوادهی، تولیدکنندگان بتونه آهک و کارگاه‌های گوگردزدایی در کارخانه‌های فولادی را تامین کنند. پیش از این، مشتری برای پردازش غیرمتمرکز به چندین سنگ شکن فکی کوچک متکی بود که منجر به سطوح بالای گرد و غبار و ظرفیت تولید ناکافی شد. پس از راه اندازی خط تولید سنگ شکن چکشی یکپارچه 600 متری ما، یک خط واحد جایگزین چهار خط تولید مجزای اصلی مشتری شد که ظرفیت تولید را تقریباً سه برابر کرد. سیستم جمع آوری گرد و غبار کاملا محصور غلظت گرد و غبار را در کارگاه به یک دهم سطح اولیه کاهش داد و تعداد اپراتورها از دوازده به سه کاهش یافت. پس از دو سال کارکرد، نرخ عملیاتی کلی تجهیزات از 92% فراتر رفت و اندازه ذرات محصول نهایی به طور مداوم مشخصات فنی مورد نیاز کارخانه‌های آجر هوادهی و واحدهای گوگردزدایی را برآورده می‌کرد.

بازخورد مشتری (انگلیسی): "تنظیمات قدیمی ما شامل چهار سنگ شکن فکی کوچک مجزا با گرد و غبار در همه جا بود. این خط یکپارچه جایگزین همه آنها شد، خروجی بالاتر و کسری از گرد و غبار را ارائه داد. جریان فرآیند کوتاه برای آهک سوخته عالی است - به راحتی خرد می شود، بنابراین پس از گذشت یک سال از خرد کردن محیط زیست، به ساختار چند مرحله ای نیاز نداریم. تا حد زیادی تمیزترین و قابل اطمینان ترین بخش کل گیاه آهک ما است.
