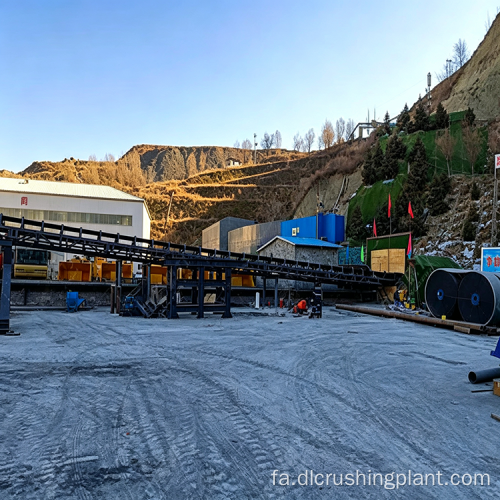

خط تولید سنگ آهن با سنگ شکن چرخشی افقی و سنگ شکن فکی برای خرد کردن معادن زیرزمینی

ویژگی کلیدی این پروژه استفاده از سنگ شکن گردان افقی است که مستقیماً در داخل تونل معدن برای خردایش اولیه نصب شده است. این رویکرد از ارتفاع نصب کم طراحی ژیراتوری افقی، که در فضای محدود یک اتاق معدن زیرزمینی قرار می گیرد، بهره می برد. سنگ شکن سنگ معدن را به اندازه ای می شکند که تسمه نقاله ها بتوانند آن را تحمل کنند و سپس مواد به خارج از تونل به مرحله خردایش ثانویه منتقل می شود. کل خط تولید در امتداد زمین کوهستانی ساخته شده است که کار مهندسی عمران را نسبتا ساده و سرمایه گذاری کلی را کم نگه می دارد. ترکیبی از ظرفیت خرد کردن بالا، سایش کم تجهیزات و جریان فرآیند ساده به اپراتور بازگشت سریع سرمایه را می دهد.

پیکربندی تجهیزات

• سنگ شکن افقی چرخشی DLHGC600 - ظرفیت 2500 تا 3500 تن در ساعت، 1 واحد.
• سنگ شکن فکی DLEV200 - ظرفیت 620 تا 1500 تن در ساعت در هر واحد، 2 واحد.
• صفحه نمایش ارتعاشی دایره ای DL3YKZ3680S - ظرفیت 200 تا 800 تن در ساعت در هر واحد، 4 واحد
• نوار نقاله - واحدهای متعددی که تمام مراحل پردازش را به هم متصل می کنند
• جمع کننده گرد و غبار - چندین واحد نصب شده در نقاط اصلی تولید گرد و غبار

شرح فرآیند

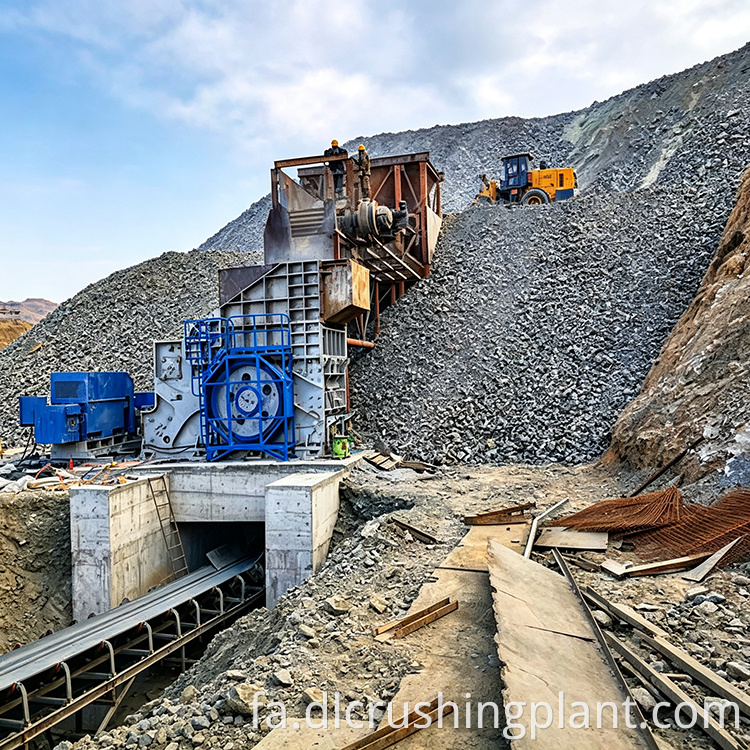

خط تولید از یک جریان خرد کردن چند مرحله ای پیروی می کند که در اطراف روش استخراج زیرزمینی در سایت طراحی شده است. مرحله اول در داخل تونل معدن اتفاق می افتد، جایی که سنگ شکن افقی چرخشی DLHGC600 به طور مستقیم در محفظه معدن نصب می شود. سنگ آهن خام استخراج شده از بدنه سنگ معدن به سنگ شکن ژیراتوری وارد می شود که از یک عمل شکست فشاری برای کاهش سنگ معدن به اندازه ای استفاده می کند که نوار نقاله ها بتوانند به خارج از تونل منتقل شوند. این روش در خردایش اولیه تونلی، نیاز به انتقال بلوک‌های بزرگ سنگ معدن شکسته نشده به سطح را که به تجهیزات حمل و نقل سنگین‌تر و انرژی بیشتری نیاز دارد، حذف می‌کند.

پس از انتقال سنگ معدن به خارج از تونل، وارد مرحله خردایش ثانویه می شود. دو سنگ شکن فکی DLEV200 خرد کردن متوسط ​​و ریز را انجام می دهند و باعث کاهش بیشتر مواد به اندازه ذرات مورد نظر می شوند. سنگ شکن های فکی برای سنگ آهن با سختی بالا مناسب هستند و توان عملیاتی ثابتی را تحت بار مداوم ارائه می دهند. از آنجا، مواد خرد شده از چهار صفحه ارتعاشی دایره ای DL3YKZ3680S که به صورت موازی مرتب شده اند عبور می کند. صفحه‌ها خروجی را به بخش‌هایی با اندازه‌های مختلف جدا می‌کنند و هر ماده بزرگ‌تری از طریق یک حلقه بسته به سنگ شکن‌های فکی برای پردازش مجدد بازمی‌گردد. نوار نقاله ها محصولات نهایی را به مناطق ذخیره مربوطه خود منتقل می کنند و جمع کننده های گرد و غبار در مناطق تخلیه سنگ شکن و ایستگاه های غربالگری نصب می شوند تا محیط کار را تمیز نگه دارند.

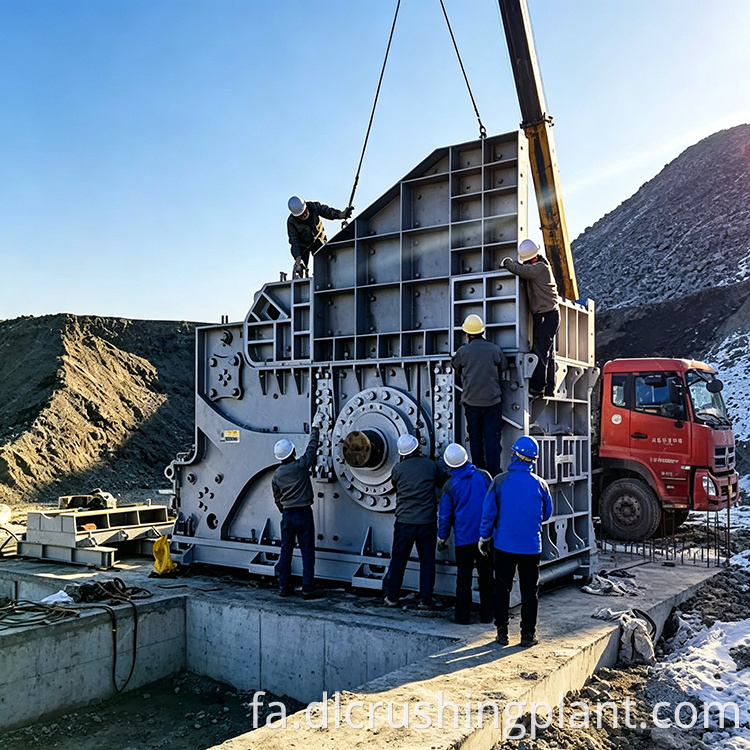

طراحی سنگ شکن اولیه زیرزمینی نصب سنگ شکن چرخشی افقی در داخل تونل معدن تصمیم طراحی است که این پروژه را تعریف می کند. DLHGC600 در مقایسه با یک سنگ شکن گردان عمودی معمولی، مشخصات پایینی دارد، که باعث می شود در فضای محدود یک محفظه زیرزمینی قرار گیرد. با شکستن سنگ معدن در نقطه استخراج، سیستم حجم موادی را که باید به صورت خام از معدن خارج شود، کاهش می دهد. این امر تقاضا برای تجهیزات حمل و نقل و هزینه های سوخت و نگهداری مرتبط را کاهش می دهد. عمل شکست فشاری سنگ شکن چرخشی نیز در مقایسه با سنگ شکن های ضربه ای ریزدانه کمتر و شکل ذرات بهتری را تولید می کند که برای پردازش پایین دست مفید است.

مزایای پروژه

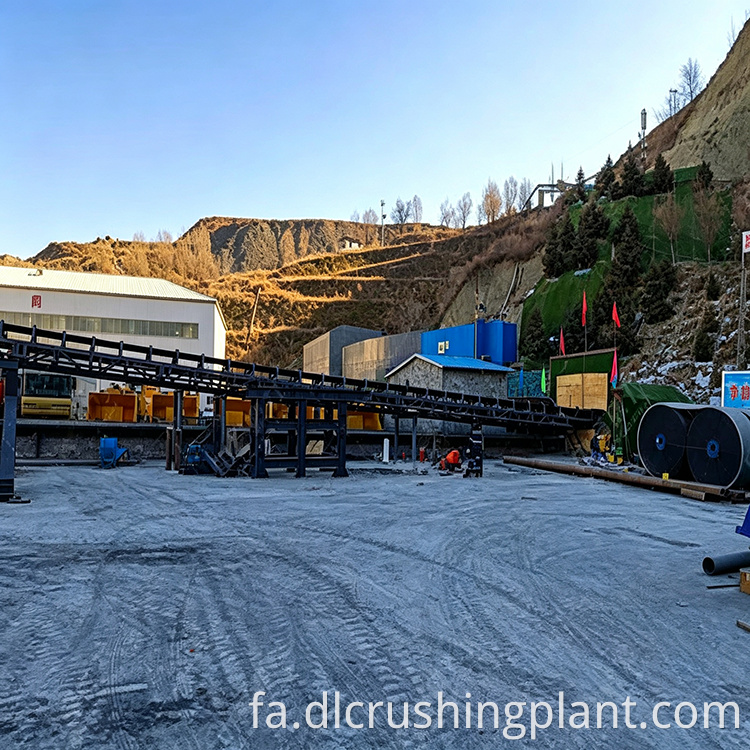

هزینه کلی سرمایه گذاری پایین نگه داشته می شود زیرا خط در امتداد زمین طبیعی کوه ساخته شده است که نیاز به کارهای مهندسی عمران گسترده را کاهش می دهد. سنگ شکن چرخشی افقی خردایش اولیه را با نرخ سایش پایین انجام می دهد، که به معنای تعویض کمتر بوش و هزینه های نگهداری کمتر در طول عمر تجهیزات است. جریان فرآیند ساده است، به طوری که سنگ شکن چرخشی با شکستن درشت و سنگ شکن های فکی خرد کردن متوسط ​​و ریز را انجام می دهد. ترکیبی از توان عملیاتی بالا، سایش کم تجهیزات و طرح ساده به اپراتور یک دوره بازپرداخت سریع می دهد. سیستم غربالگری مدار بسته همچنین تضمین می کند که محصول نهایی درجه بندی مورد نیاز را بدون خرد شدن بیش از حد برآورده می کند، که در غیر این صورت انرژی را هدر می دهد و بازده را کاهش می دهد.

سوالات متداول

Q1: چرا سنگ شکن چرخشی افقی در داخل تونل معدن نصب شده است؟

DLHGC600 دارای مشخصات پایینی است که با فضای سر محدود یک اتاقک معدن زیرزمینی متناسب است. با شکستن سنگ معدن در نقطه استخراج، سیستم حجم سنگ معدن خامی را که باید به سطح زمین کشیده شود کاهش می‌دهد، که تقاضای تجهیزات حمل و نقل و هزینه‌های مرتبط را کاهش می‌دهد. عمل شکست فشاری نیز شکل ذرات خوبی با ریزدانه های کمتر ایجاد می کند.

Q2: این خط تولید سنگ آهن از چه مراحل خرد کردن استفاده می کند؟

این خط از یک جریان خرد کننده چند مرحله ای استفاده می کند. مرحله اول توسط سنگ شکن افقی چرخشی DLHGC600 در داخل تونل معدن کنترل می شود که سنگ معدن را به اندازه قابل حمل توسط نوار نقاله کاهش می دهد. سپس دو سنگ شکن فکی DLEV200 خرد کردن متوسط ​​و ریز ثانویه را انجام می دهند و به دنبال آن چهار صفحه ارتعاشی دایره ای DL3YKZ3680S برای درجه بندی، با مواد بسیار بزرگ که از طریق یک حلقه بسته برمی گردند، انجام می دهند.

Q3: چه چیزی این خط تولید را مقرون به صرفه می کند؟

این خط در امتداد زمین طبیعی کوهستانی ساخته شده است که هزینه های مهندسی عمران را کاهش می دهد. سنگ شکن چرخشی افقی دارای نرخ سایش پایین است، که به معنای جایگزینی کمتر و هزینه های نگهداری کمتر است. جریان فرآیند ساده و توان عملیاتی بالا در هر دستگاه تعداد تجهیزات را کم نگه می دارد و غربالگری مدار بسته از خرد شدن بیش از حد جلوگیری می کند. این عوامل با هم به بازگشت سریع سرمایه کمک می کنند.
