سنگ شکن چرخشی افقی خط پردازش سنگ آهن 3000 TPH سنگ شکن اولیه زیرزمینی سرمایه گذاری کم خروجی بالا

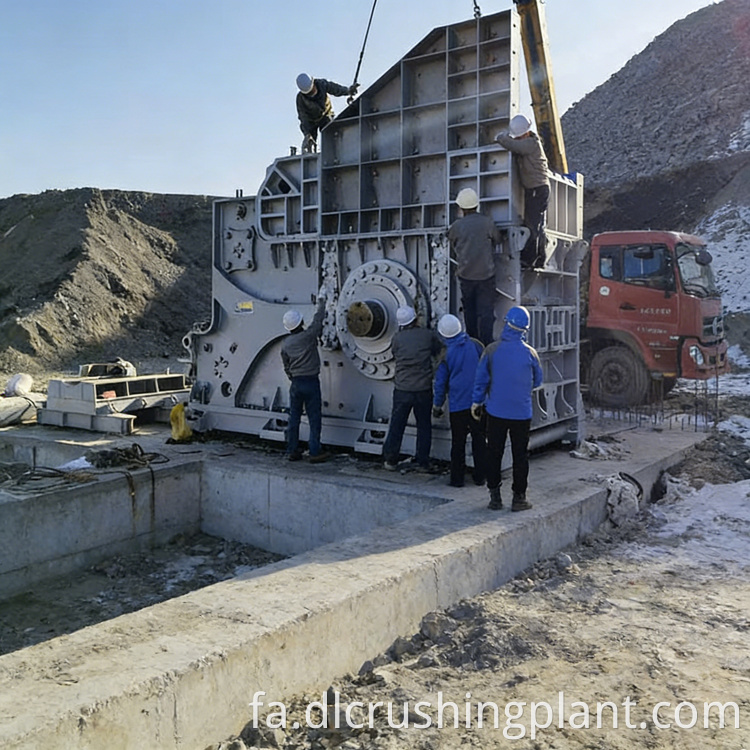

این خط تولید در اطراف سنگ شکن چرخشی افقی که مستقیماً در داخل تونل معدن برای خرد کردن اولیه نصب شده است، با سنگ شکن های فکی، صفحه های ارتعاشی دایره ای و نوار نقاله های تسمه برای پردازش ثانویه و سوم ساخته شده است. سنگ شکن چرخشی افقی به طور خاص برای شرایط استخراج زیرزمینی مناسب است - ارتفاع نصب کم آن نیاز به کار پایه های عمیق عمرانی را از بین می برد، در حالی که ظرفیت سنگ شکن قوی آن سنگ آهن با سختی بالا را در حجم های توان عملیاتی بالا کنترل می کند. سایش کم تجهیزات و جریان پردازش ساده منجر به کاهش هزینه های عملیاتی و بازگشت سریع سرمایه می شود.

بررسی اجمالی پروژه

جریان فرآیند

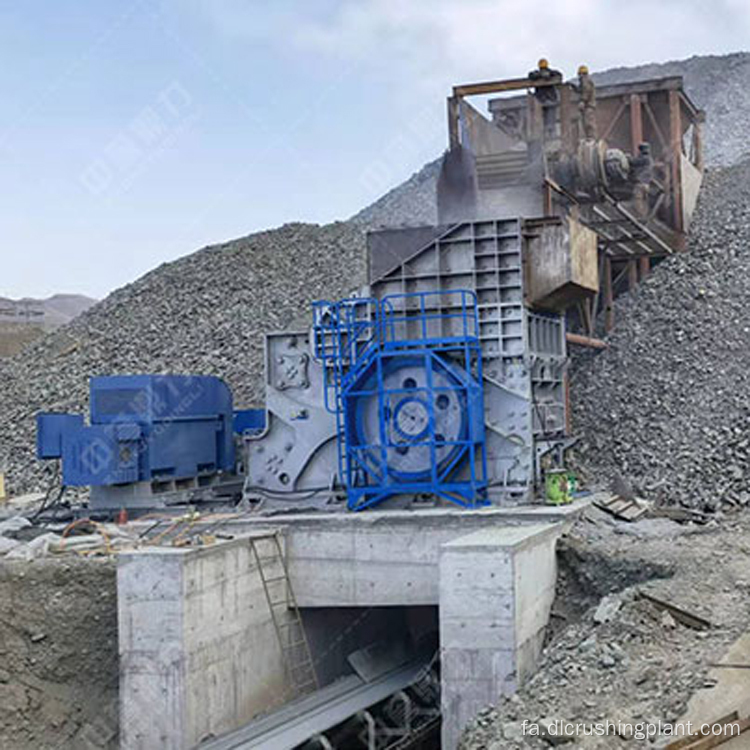

سنگ آهن خام استخراج شده از معادن زیرزمینی مستقیماً به سنگ شکن چرخشی افقی نصب شده در داخل تونل معدن وارد می شود. سنگ شکن بلوک های سنگ معدن بزرگ را به اندازه های مناسب برای حمل و نقل نوار نقاله کاهش می دهد و نیاز به زیرساخت سنگ شکن اولیه در سطح سطح را از بین می برد و سرمایه گذاری ساخت و ساز عمرانی را به میزان قابل توجهی کاهش می دهد. ارتفاع نصب کم آن به طور طبیعی با محدودیت‌های فضایی تونل‌های زیرزمینی سازگار است و مکانیزم خردکننده قوی آن سختی و سایندگی بالای سنگ آهن را با حداقل اتلاف سایش کنترل می‌کند.

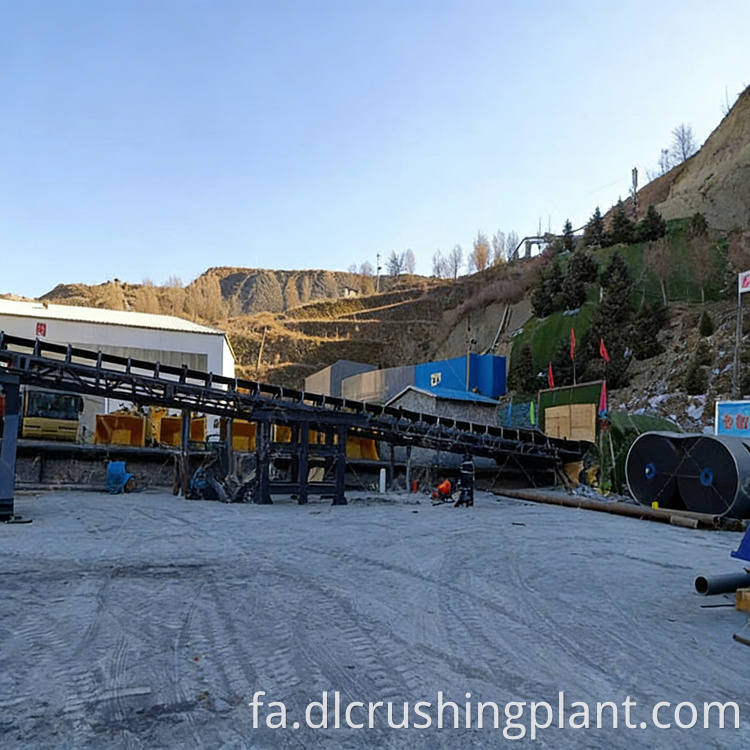

مواد اولیه خرد شده توسط نوار نقاله ها به خارج از تونل منتقل می شود و برای کاهش اندازه بیشتر به تجهیزات خرد کن ثانویه - سنگ شکن های فکی - منتقل می شود. خط تولید در امتداد زمین طبیعی کوهستانی قرار گرفته است، کارهای خاکی را به حداقل می رساند و به سیستم انتقال اجازه می دهد تا شیب شیب را به طور موثر دنبال کند. پس از خرد کردن ثانویه، مواد برای طبقه‌بندی اندازه نهایی وارد خردایش سوم و صفحه‌های ارتعاشی دایره‌ای می‌شوند و محصول نهایی با شکل ذرات عالی را تولید می‌کنند که الزامات برای بهره‌وری پایین دست یا استفاده مستقیم را برآورده می‌کند.

سرویس EPC

Zhongyu Dingli این خط تولید سنگ آهن 3000 TPH را به عنوان یک راه حل کامل که با شرایط معدنکاری زیرزمینی و زمین کوهستانی سایت سازگار است، طراحی و نصب کرد. محدوده EPC ما شامل موارد زیر است:

• ارزیابی سایت و طراحی نصب زیرزمینی
• انتخاب تجهیزات برای کاربردهای زیرزمینی و با سختی بالا بهینه شده است
• مهندسی عمران و سازه در امتداد زمین کوهستانی
• تامین تجهیزات کامل، نصب و تراز تونل
• چیدمان و نصب سیستم نوار نقاله
• راه اندازی، آموزش اپراتور و پشتیبانی پس از فروش

داده های موردی

• خروجی: 3000 TPH
• جنس: سنگ آهن (سختی بالا)
• سنگ شکن اولیه: سنگ شکن چرخشی افقی - نصب شده در تونل معدن زیرزمینی
• تجهیزات ثانویه: سنگ شکن فکی + صفحه ارتعاشی دایره ای
• چیدمان سایت: در امتداد زمین کوهستانی - حداقل عملیات خاکی، سرمایه گذاری عمرانی کم
• مزایای کلیدی: ارتفاع نصب کم، اتلاف سایش کم، جریان فرآیند ساده، ROI سریع

سوالات متداول

Q1: چرا سنگ شکن افقی چرخشی برای سنگ شکن اولیه سنگ آهن زیرزمینی ترجیح داده می شود؟

محیط‌های استخراج زیرزمینی محدودیت‌های ارتفاعی سختی را اعمال می‌کنند که سنگ شکن‌های ژیراتوری و فکی معمولی نمی‌توانند بدون حفاری‌های عمرانی گسترده برآورده کنند. طراحی سطح پایین سنگ شکن گردان افقی به طور مستقیم در داخل تونل های استخراج استاندارد قرار می گیرد و ساخت و ساز پرهزینه پی عمیق را حذف می کند. در عین حال، نیروی سنگ شکن بالا و دهانه خوراک بزرگ مورد نیاز برای رسیدگی به سنگ آهن موجود در معدن را ارائه می دهد و کارایی مکانی را با ظرفیت توان عملیاتی مورد نیاز برای خط تولید 3000 TPH ترکیب می کند.

Q2: مزایای ساخت خط تولید در امتداد زمین کوه چیست؟

پیروی از خط طبیعی کوهستان به شبکه تسمه نقاله اجازه می دهد تا در صورت امکان از حمل و نقل به کمک گرانش استفاده کند و نیاز به توان موتور نقاله و مصرف انرژی را کاهش دهد. همچنین نیاز به تسطیح مناطق وسیعی از دامنه تپه را از بین می برد و به طور چشمگیری حجم عملیات خاکی و هزینه ساخت و ساز عمرانی را کاهش می دهد. نتیجه سرمایه‌گذاری کلی پروژه کمتر و جدول زمانی ساخت سریع‌تر در مقایسه با طرح‌بندی کارخانه‌های زمین مسطح است که به آماده‌سازی گسترده سایت نیاز دارد.

Q3: چگونه این فرآیند خرد کردن سه مرحله ای اطمینان حاصل می کند که محصول نهایی الزامات بهره مندی را برآورده می کند؟

خرد کردن اولیه در تونل سنگ معدن را به اندازه های قابل حمل توسط نوار نقاله کاهش می دهد. خرد کردن فک ثانویه مواد را تا محدوده اندازه متوسط ​​پایین می آورد و خرد کردن سوم همراه با طبقه بندی صفحه ارتعاشی دایره ای، درجه بندی محصول نهایی را با شکل ذرات ثابت ایجاد می کند. اندازه هر مرحله به گونه‌ای است که توان خروجی 3000 TPH را بدون گلوگاه حفظ کند و صفحه ارتعاشی دایره‌ای تضمین می‌کند که ذرات بزرگ برای خرد کردن مجدد به جای عبور بازگردانده می‌شوند - تضمین می‌کند که 100٪ محصول نهایی با اندازه و شکل مورد نیاز برای بهره‌برداری پایین‌دستی سنگ آهن مطابقت دارد.
