7Mtpa کلسیم بالا سنگ آهک سنگ شکن خط فک چکش راه حل یکپارچه هوشمند سبز EPC کلید در دست

1. بررسی اجمالی پروژه

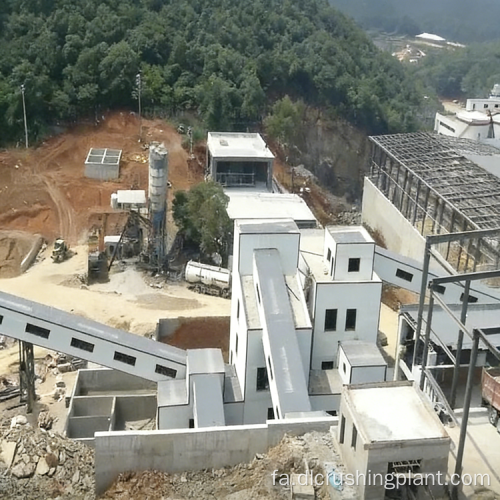

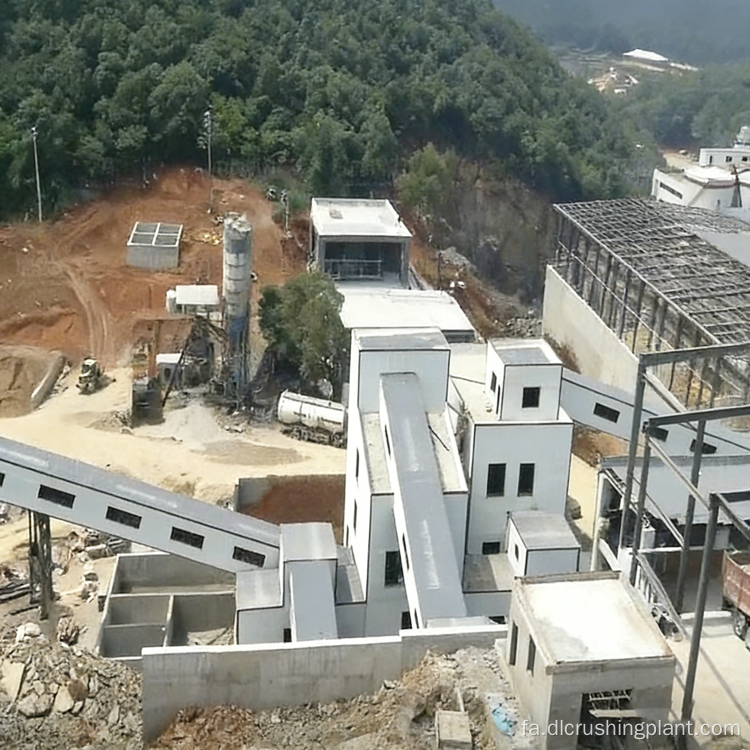

Zhongyu Dingli 7Mt/یک خط تولید سنگ آهک با کلسیم بالا — کلید در دست EPC برای خروجی مصالح در مقیاس فوق العاده

این خط پردازش شن و ماسه 7 میلیون تن در سال یک پروژه کامل EPC است که توسط Zhongyu Dingli با سرمایه گذاری کل 230 میلیون RMB تحویل داده شده است. این خط که به طور خاص برای سنگ آهک با کلسیم بالا طراحی شده است - ماده ای که به طور گسترده در صنایع ساختمانی، سیمان و شیمیایی استفاده می شود - خروجی ساعتی 1500 تا 1900 TPH و تولید سالانه 7Mt/یک سنگدانه های چند مشخصات را به دست می آورد که سنگ شکن فکی و سنگ شکن چکشی را در یک طرح یکپارچه و فشرده ترکیب می کند.

مقیاس پروژه

• تولید سالانه: 7 میلیون تن در سال (7 میلیون تن در سال)
• خروجی ساعتی: 1500-1900 TPH
• کل سرمایه گذاری: 230 میلیون یوان
• مواد پردازش: سنگ آهک با کلسیم بالا
• محصولات نهایی: دانه های شن و ماسه با مشخصات مختلف

سناریو کاربرد معادن سنگ آهک با کلسیم بالا، کارخانه‌های سنگدانه‌های فوق‌العاده بزرگ، پایه‌های تامین مواد خام سیمان، و تولید پودر کلسیم درجه‌شیمیایی - که در آن خروجی عظیم پیوسته، تنوع محصول و رعایت دقیق محیط‌زیست به طور همزمان مورد نیاز است.

نقاط درد اصلی حل شد

نکات برجسته راه حل

• طرح یکپارچه سنگ شکن فکی + سنگ شکن چکشی - خرد کردن دوگانه در یک ساختار فشرده
• سیستم کنترل هوشمند کامل: 6 زیرسیستم از تدارکات تا نظارت ابری
• عملیات سبز کامل: کارگاه های بسته، حذف گرد و غبار، اسپرینکلرهای اتمیزه کننده، کاهش نویز
• 230 میلیون یوان کل سرمایه گذاری EPC - مسئولیت تک منبعی از طراحی تا راه اندازی

2. جریان فرآیند

خرد کردن یکپارچه فک چکش با غربالگری چند مشخصات حلقه بسته

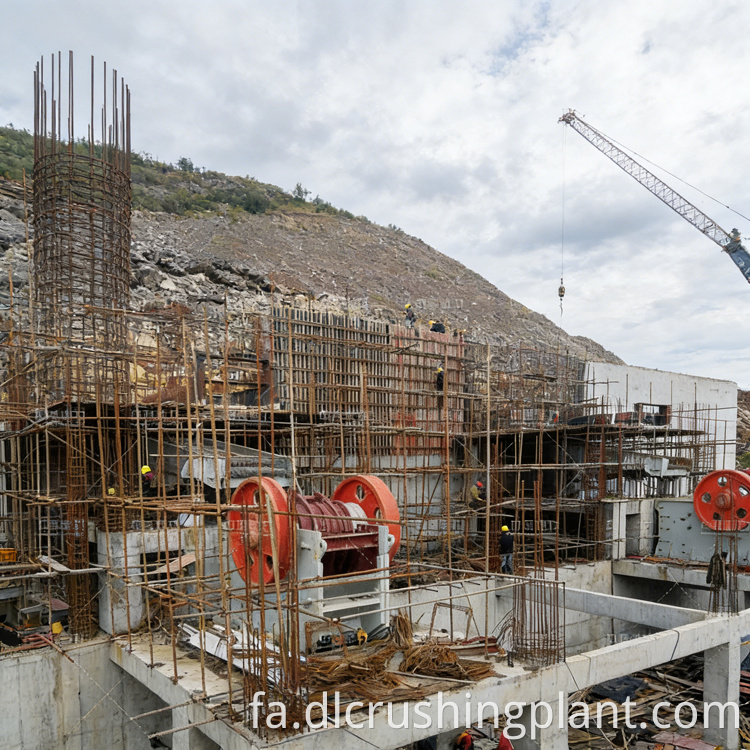

سنگ آهک خام با کلسیم بالا برای کاهش درشت اولیه به یک سنگ شکن فکی وارد می شود، سپس به یک سنگ شکن چکشی برای خرد کردن ثانویه و شکل دهی در یک پاس هدایت می شود. طراحی یکپارچه Jaw-Hammer مراحل خرد کردن میانی زائد را حذف می کند و خط تولید فشرده با چیدمان منطقی را ایجاد می کند. مواد خرد شده برای درجه بندی دقیق در مشخصات مختلف سنگدانه های شن و ماسه وارد صفحات ارتعاشی چند طبقه می شوند. مواد با اندازه غیرقابل صلاحیت به طور خودکار برای پردازش مجدد به سنگ شکن چکشی بازگردانده می شود و یک مدار حلقه بسته تشکیل می دهد که ضایعات صفر و خروجی پایدار 1500-1900 TPH را تضمین می کند.

3. محتوای خدمات EPC

230 میلیون یوان کلید در دست EPC — از طرح اولیه تا عملیات کامل

① طراحی راه حل

• تجزیه و تحلیل شیمیایی مواد خام (مقدار CaCO3، سختی، مشخصات ناخالصی)
• بهینه سازی فرآیند یکپارچه فک-همر برای ویژگی های سنگ آهک با کلسیم بالا
• طراحی چیدمان کارخانه فشرده با موقعیت یابی منطقی تجهیزات
• طرح انطباق با محیط زیست برای کارگاه های بسته و سیستم های حذف گرد و غبار

② ساخت تجهیزات

• بسته اصلی: سنگ شکن فکی، سنگ شکن چکشی، صفحه های ارتعاشی، فیدرها، سیستم های نقاله
• بسته سیستم کنترل هوشمند: سیستم مدیریت خرید و فروش، سیستم بارگیری خودکار، سیستم دریافت خودکار مواد، سیستم مدیریت تولید معدن، سیستم مانیتورینگ ابری، سیستم توزیع ولتاژ پایین
• مصالح ساختمانی کارگاه کاملا بسته و تجهیزات حذف گرد و غبار
• تولید دارای گواهی ISO با تست پذیرش کارخانه

③ نصب و راه اندازی

• نصب کامل کارخانه شامل کارهای عمرانی، تجهیزات، برق و سیستم های هوشمند
• ساخت و ساز کارگاه بسته و راه اندازی سیستم محیطی
• استقرار پلت فرم نظارت بر ابر و تست یکپارچه سازی سیستم
• اجرای آزمایشی کامل با سنگ آهک خام. تضمین عملکرد در 7Mt/a
• آموزش جامع اپراتور و تیم مدیریت

④ پشتیبانی عملیات و تعمیر و نگهداری

• نظارت از راه دور مبتنی بر ابر برای نظارت بر تولید در زمان واقعی
• به روز رسانی و نگهداری نرم افزار هوشمند سیستم
• تامین قطعات یدکی و قراردادهای نگهداری سالانه
• خدمات طولانی مدت O&M برای عملیات در مقیاس بزرگ در دسترس است

4. موارد و داده های پروژه

عملکرد دنیای واقعی - پروژه EPC 7 میلیون تن/یک سنگ آهک با کلسیم بالا

پروژه: خط تحویل شن و ماسه سنگ آهک با کلسیم بالا 7 میلیون تن / خط تولید شن و ماسه سنگ آهک با کلسیم بالا.

داده های تولید (پس از راه اندازی)

ویژگی های پروژه

• هوشمندسازی: کاملاً مجهز به 6 زیرسیستم هوشمند یکپارچه - مدیریت خرید و فروش، بارگیری خودکار، دریافت خودکار مواد، مدیریت تولید معدن، مانیتورینگ ابری و توزیع ولتاژ پایین - امکان مدیریت تولید مبتنی بر داده و غیرفعال را فراهم می‌کند.
• عملیات سبز: کارگاه های بسته، تجهیزات حذف گرد و غبار، سیستم های آبپاش اتمیزه کننده، و اقدامات عایق صدا به طور کامل الزامات حفاظت از محیط زیست را برای عملیات سنگ آهک در مقیاس بزرگ برآورده می کند.

بازخورد مشتری

"Zhongyu Dingli کل خط - از طراحی عمرانی تا استقرار سیستم ابری - را تحت یک قرارداد تحویل داد. سیستم مدیریت هوشمند عملکرد ما را متحول کرد: داده‌های تولید بلادرنگ، بارگیری خودکار و مسائل مربوط به انطباق با محیط زیست از روز اول." - مدیر کل، گروه سنگ آهک با کلسیم بالا

5. سوالات متداول

Q1: چه چیزی طراحی یکپارچه Jaw-Hammer را کارآمدتر از خرد کردن چند مرحله ای سنتی برای سنگ آهک با کلسیم بالا می کند؟

سنگ آهک با کلسیم بالا نسبتا نرم است (Mohs 3-4) و به راحتی خرد می شود. خطوط سنتی اغلب از 3-4 مرحله خرد کردن جداگانه، افزایش تعداد تجهیزات، فضای کف و CAPEX استفاده می کنند. طرح یکپارچه Jaw-Hammer ما از سنگ شکن فکی برای کاهش درشت اولیه و از سنگ شکن چکشی برای خرد کردن و شکل دهی ریز به طور همزمان استفاده می کند - برای دستیابی به کیفیت خروجی معادل یا بهتر در یک خط فشرده. این امر سرمایه گذاری تجهیزات را کاهش می دهد، خط تولید را تقریباً یک مرحله خرد کردن کوتاه می کند و عملیات و نگهداری روزانه را ساده می کند.

Q2: چگونه سیستم کنترل هوشمند عملیات را در این مقیاس بهبود می بخشد؟

در مقیاس 7Mt/a، مدیریت دستی غیرعملی می شود. 6 زیرسیستم هوشمند زنجیره عملیاتی کامل را پوشش می دهند: مدیریت تولید معدن، خروجی سنگ شکن و تنظیمات صفحه را برنامه ریزی می کند. بارگیری خودکار ارسال و وزن کامیون را بدون دخالت دستی کنترل می کند. دریافت خودکار مواد، مواد خام ورودی را دنبال می کند. مدیریت خرید و فروش داده های تولید را به معاملات تجاری پیوند می دهد. Cloud Monitoring معیارهای سلامت و تولید تجهیزات را در زمان واقعی از هر مکانی ارائه می دهد. و توزیع ولتاژ پایین تخصیص انرژی را در سراسر خط بهینه می کند. این سیستم ها با هم، کار مدیریت را بیش از 50٪ کاهش می دهند و شکاف های داده بین تولید و عملیات تجاری را از بین می برند.

Q3: خط چگونه الزامات زیست محیطی را برای عملیات سنگ آهک در مقیاس بزرگ برآورده می کند؟

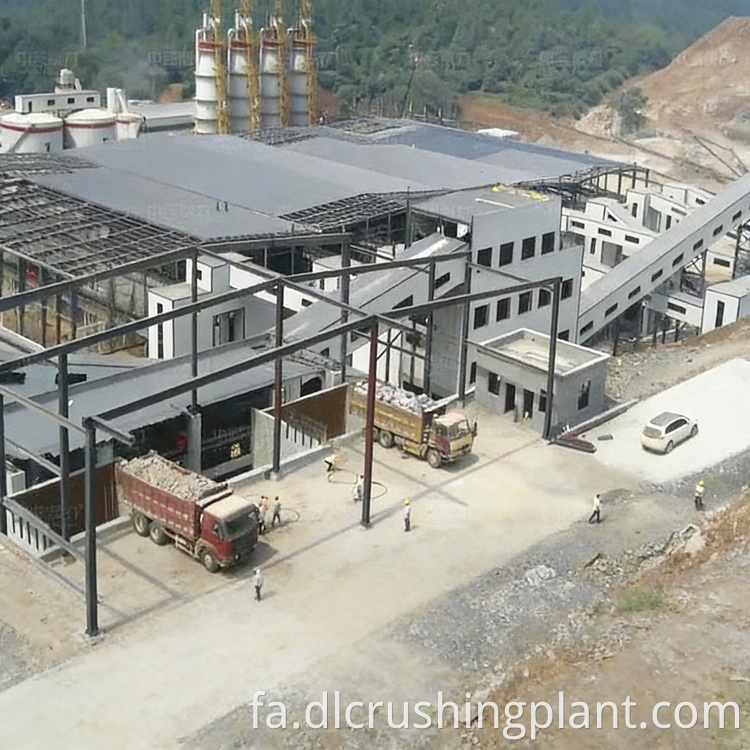

کل خط تولید در داخل کارگاه های کاملاً بسته کار می کند و از خروج گرد و غبار و صدا از مرز کارخانه جلوگیری می کند. در داخل، جمع‌آورنده‌های غبار پالسی و سیستم‌های آبپاش اتمیزه کننده گرد و غبار کمتر از 15 میلی‌گرم بر متر مکعب منتشر می‌کنند. اقدامات عایق صدا باعث کاهش نویز به ≤65dB در محیط کارگاه می شود. همه سیستم‌ها به گونه‌ای طراحی شده‌اند که استانداردهای زیست‌محیطی ملی چین برای عملیات استخراج معدن را برآورده کنند یا از آنها فراتر رود، و پیکربندی را می‌توان برای مطابقت با استانداردهای بین‌المللی (EU، ASEAN، و غیره) برای پروژه‌های مناطق دیگر تطبیق داد.
