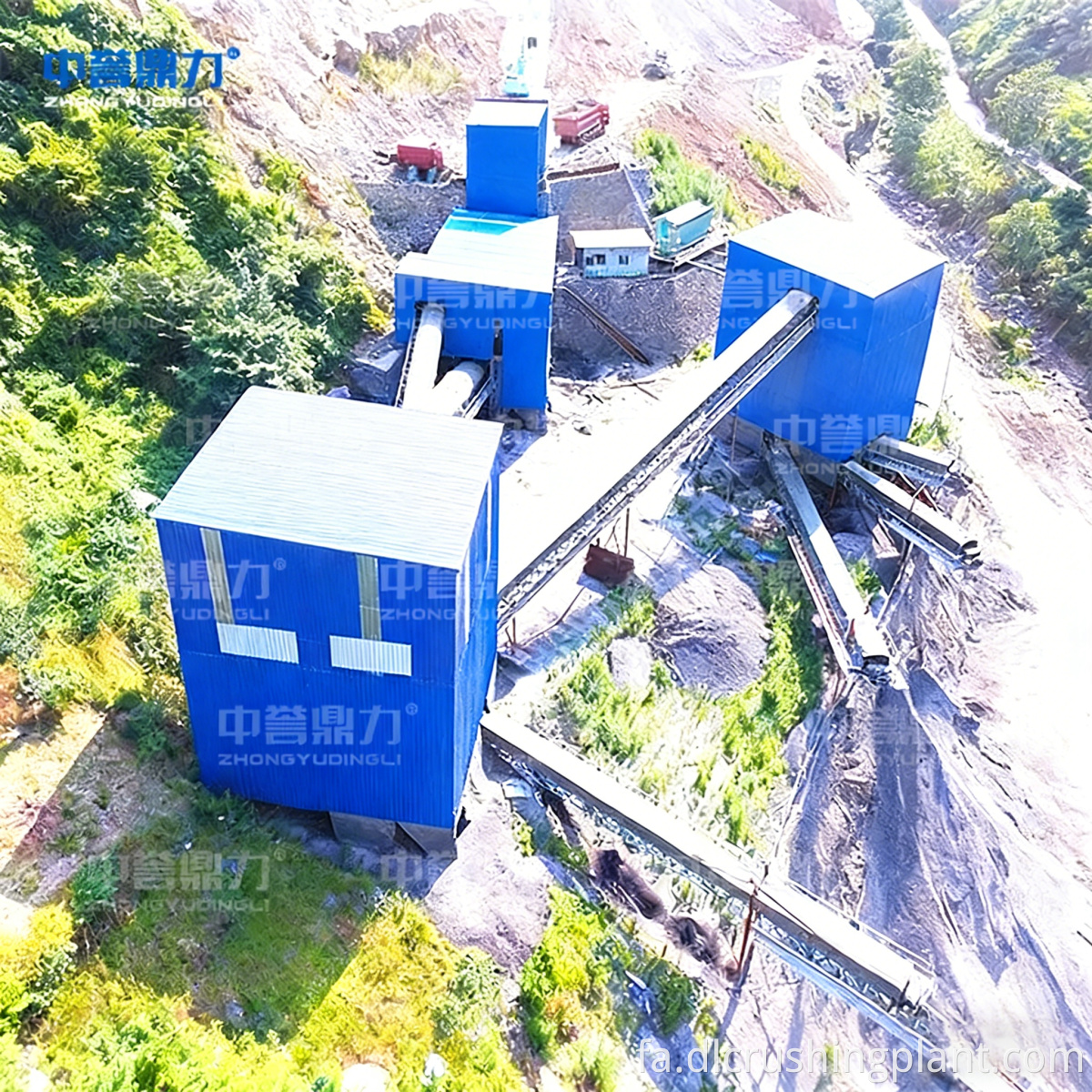

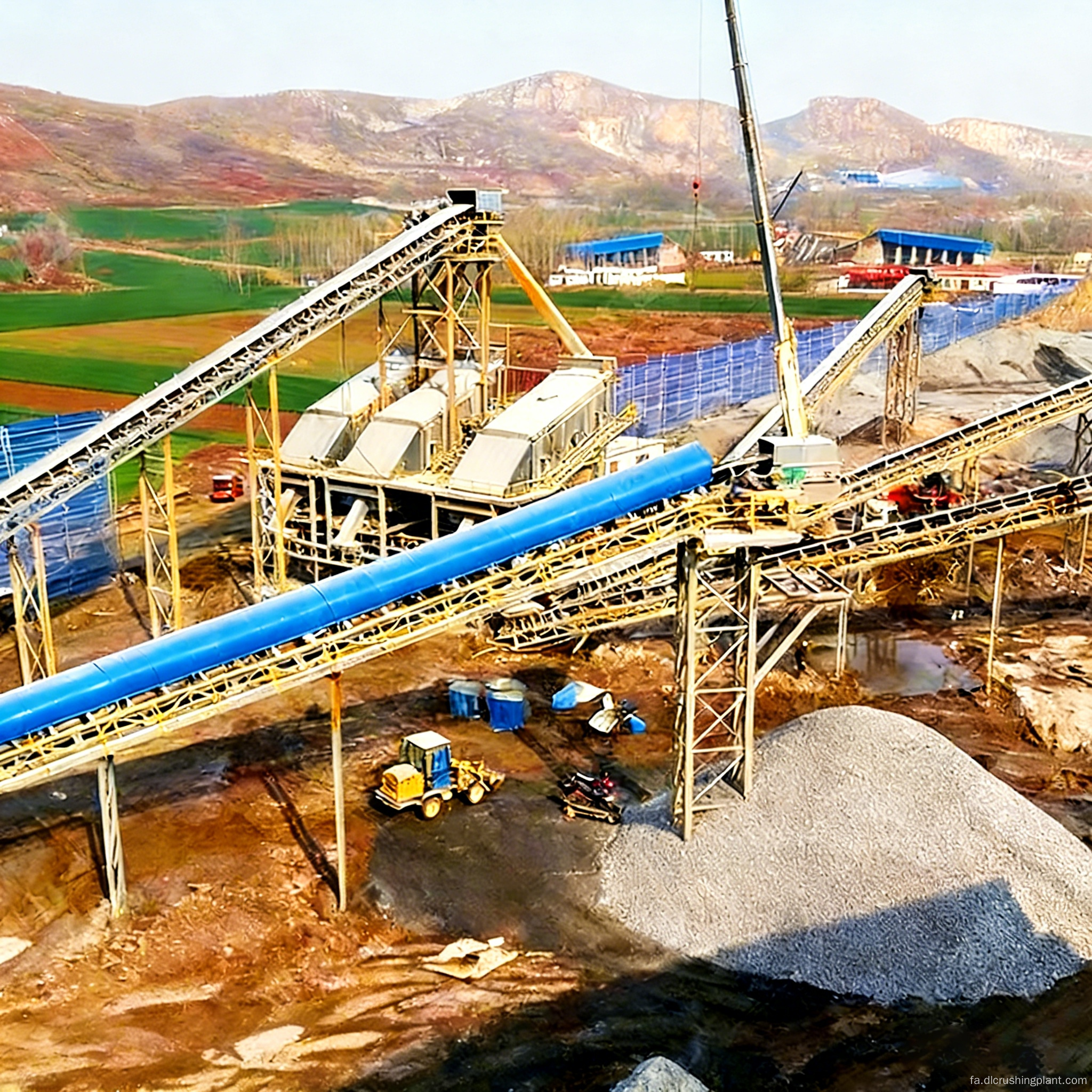

خط تولید سنگدانه های ریور لوپ تمام بسته سنگریزه ساخت و ساز سنگریزه چند مرحله ای ساخت شن و ماسه و شستشوی شن و ماسه
Applicable Industry: Energy &Amp; Mining, Construction Works
Video Factory Inspection: Provided
Mechanical Test Report: Provided
Core Component Warranty Period: 1.5 Years
Core Components: Engine, Bearing, Motor
Warranty Period: 1.5 Years
Core Selling Point: Multifunctional
توانایی تأمین و اطلاع...
حمل و نقل: Ocean
محل منبع: چین
گواهی: ISO9001/ISO14001/ISO45001/CE
بندر: qingdao
نوع پرداخت: T/T,D/P,L/C
اینکوترم: FOB,CFR,CIF,EXW,FAS,FCA
Packaging & Delivery
فروش واحد:
Set/Sets
پروژه کلید در دست برای شن و ماسه تولید شده بر پایه ریگ رودخانه با کیفیت بالا
بررسی اجمالی پروژه خط خرد کردن سنگریزه
این خط تولید به طور سفارشی توسط Zhongyu Dingli به طور خاص برای سنگریزه های رودخانه ای با سختی بالا (تقریباً 7 در مقیاس Mohs) طراحی شده است. این دستگاه دارای پیکربندی انعطاف پذیر با ظرفیت تولید 50 تا 800 تن متریک در ساعت است و با 1.5 سال گارانتی برای کل دستگاه ارائه می شود. این سیستم خرد کردن اولیه سنگ شکن فکی، خرد کردن ثانویه سنگ شکن مخروطی، ساخت شن و ماسه ضربه ای، طبقه بندی چهار مرحله ای و شستشوی شن و ماسه چرخ سطلی را ادغام می کند و به بازده شن و ماسه 86٪ با شکل ذرات مکعبی و درجه بندی یکنواخت در محصول نهایی می رسد.
محصولات نهایی شامل ماسه درشت (0.5 میلی متر)، ماسه متوسط (0.35-0.5 میلی متر)، ماسه ریز (0.25-0.35 میلی متر) و ماسه بسیار ریز (≤0.25 میلی متر) است. در ساخت و ساز، بزرگراه ها، پل ها و به عنوان فیلتر در تصفیه خانه ها استفاده می شود و به طور کامل جایگزین شن و ماسه طبیعی رودخانه می شود.
چالش های کلیدی: سایندگی بالای سنگریزه های رودخانه باعث سایش سریع صفحات چکشی در سنگ شکن های ضربه ای سنتی می شود. بازده شن و ماسه در سطح صنعت معمولاً از 50٪ تا 65٪ متغیر است که منجر به مصرف انرژی بالا ناشی از گردش مجدد غیر مؤثر می شود. و درجه بندی ناهموار برآوردن خواسته های پروژه های مهندسی پیشرفته را دشوار می کند.
نکات برجسته راه حل: خرد کردن لایه توسط سنگ شکن های مخروطی جایگزین سنگ شکن های ضربه ای می شود و عمر لاینر را تا 65% افزایش می دهد. اصل "سنگ روی سنگ" ماسه ساز ضربه ای به بازده شن و ماسه 86% می رسد. طبقه بندی دقیق چهار مرحله ای به طور همزمان ماسه درشت، متوسط، ریز و بسیار ریز تولید می کند. واشر شنی چرخ سطل محتوای گل کمتر از 1% را تضمین می کند. و کل فرآیند از طریق PLC خودکار می شود.

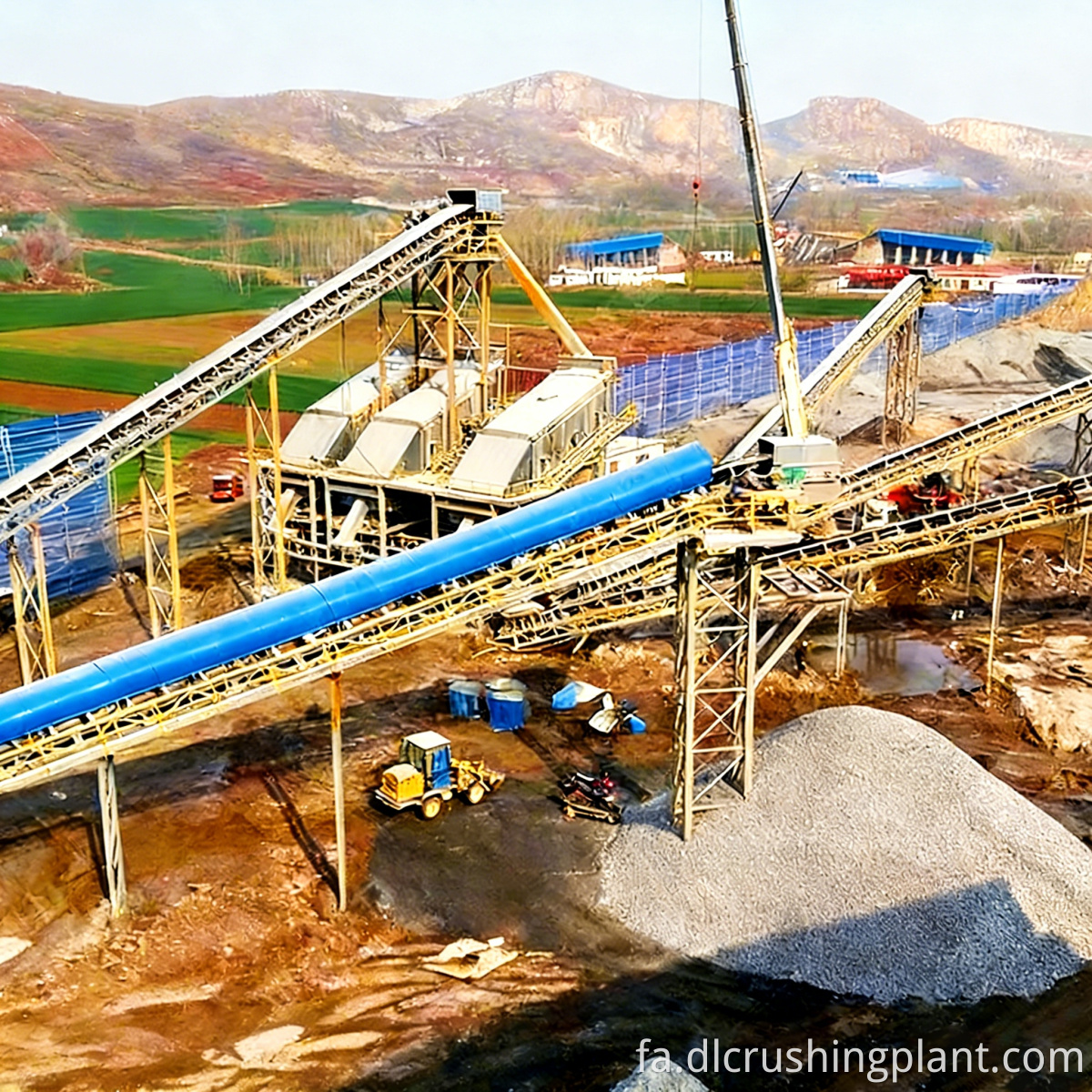

جریان فرآیند خط سنگریزه
سنگ شکن فکی اولیه: سنگریزه های رودخانه از طریق یک فیدر ارتعاشی وارد سنگ شکن فکی شده و به صورت درشت تا کمتر از 150 میلی متر خرد می شوند.
سنگ شکن مخروطی خرد کردن ریز (مدار بسته): مواد وارد سنگ شکن مخروطی برای خرد کردن ریز آرام آرام می شود. پس از غربالگری، مواد واجد شرایط به بخش ماسهسازی میروند، در حالی که مواد غیرمجاز برای خرد کردن مجدد بازگردانده میشوند.
ماسه ساز ضربه ای: ماسه ساز ضربه ای از مکانیزم خرد کردن سنگ روی سنگ برای تولید شن و ماسه مکعبی شکل با بازده شن 86 درصد استفاده می کند.
طبقه بندی چهار مرحله ای: یک صفحه ارتعاشی دایره ای، مواد را به چهار درجه تقسیم می کند - ماسه درشت، ماسه متوسط، ماسه ریز و ماسه بسیار ریز - که درجه بندی یکنواخت را تضمین می کند.
شستشوی شن و ماسه، ذخیره سازی و حمل و نقل: ماسه شوی چرخ سطلی لجن را حذف می کند و محتوای گل را به کمتر از 1٪ کاهش می دهد. شن و ماسه در یک سیستم مهر و موم شده به سیلوهای ذخیره سازی با جمع آوری گرد و غبار کیسه ای منتقل می شود.
محدوده خدمات EPC خط خرد کردن سنگریزه
طراحی راه حل: تنظیمات سفارشی بر اساس آزمایش مواد و درجه بندی هدف. طرح بندی سه بعدی، شبیه سازی درجه بندی و تخمین های سرمایه گذاری را ارائه می دهد.
ساخت تجهیزات: سنگ شکن های فکی، سنگ شکن های مخروطی، ماشین های شن و ماسه سازی، صفحه های ارتعاشی و واشرهای شنی به طور مستقل مورد تحقیق، توسعه و تولید قرار می گیرند. هر واحد قبل از حمل و نقل تحت آزمایش جداگانه قرار می گیرد و با 1.5 سال ضمانت ارائه می شود.
نصب و راه اندازی: راهنمایی در محل برای کار فونداسیون، نصب و راه اندازی یکپارچه، با تمرکز بر تنظیم دقیق دهانه تخلیه سنگ شکن مخروطی و اندازه مش صفحه. تست پذیرش در بار کامل به مدت 72 ساعت انجام می شود.
مدیریت عملیات و نگهداری: بازرسی های منظم. تعویض برنامه ریزی شده آسترها و پرتاب کننده ها؛ تشخیص خطا از راه دور؛ OEE > 85%.
مطالعات موردی پروژه خط خرد کردن سنگریزه
پروژه EPC برای شن و ماسه تولید شده ممتاز از ریور پیبلز در ریاض، عربستان سعودی. مشتری یک پیمانکار ساختمانی بزرگ سعودی است که در پروژههای شهر جدید NEOM و مترو ریاض مشارکت دارد. با ممنوعیت جامع استخراج شن و ماسه رودخانه ای طبیعی در عربستان سعودی، کمبود شدید ماسه تولیدی با کیفیت بالا وجود دارد.
Zhongyu Dingli یک خط تولید 500 متریک در ساعت مجهز به 1 سنگ شکن فکی، 2 سنگ شکن مخروطی، 3 ماسه ساز، 5 صفحه نمایش لرزان، 3 واحد شستشوی شن و یک سیستم IoT مبتنی بر PLC تحویل داد.
داده های عملیاتی: میانگین تولید ماهانه 120000 تن متریک، با نرخ بازده شن و ماسه 86٪ - 88٪. ذرات سوزنی و پوسته ای شکل <6٪، محتوای خاک رس <0.5٪، مطابق با استانداردهای ASTM C33 و AASHTO. عمر مفید آسترهای سنگ شکن مخروطی تقریباً 65٪ بیشتر از محلول سنگ شکن ضربه ای است و مصرف برق در هر متریک تن ماسه تقریباً 18٪ کاهش می یابد. محصول نهایی اکنون به طور پیوسته به شهر جدید NEOM عرضه می شود.
بازخورد مشتری: "تعویض سنگ شکن ضربه ای با سنگ شکن مخروطی هزینه های سایش را به میزان قابل توجهی کاهش داده است. نرخ بازده شن و ماسه 86% دوره بازپرداخت را کوتاه کرده است و سیستم طبقه بندی چهار مرحله ای امکان عرضه همزمان چندین مشتری را فراهم می کند. ما به 1.5 سال گارانتی اطمینان داریم و سیستم به مدت دو سال بدون هیچ گونه حادثه ای کار کرده است."
سوالات متداول خط خرد کردن سنگریزه
Q1: چگونه باید بین یک سنگ شکن مخروطی و یک سنگ شکن ضربه ای برای پردازش سنگریزه رودخانه انتخاب کرد؟
A: برای سنگریزه های رودخانه ای با سختی بالا، سنگ شکن مخروطی انتخاب ارجح است. اصل سنگ شکن چند لایه آن عمر لاینر را تا بیش از 60٪ کارخانه شن و ماسه سنگ شکن مخروطی سنگفرش افزایش می دهد. اگر به شکل ذرات بهتری نیاز باشد، می توان یک سنگ شکن ضربه ای برای شکل دهی ثانویه اضافه کرد.
Q2: آیا نرخ بازده شن و ماسه 86٪ پایدار است؟
A: ترکیبی از سنگ شکن مخروطی و خرد کردن "سنگ روی سنگ" VSI ثبات را تضمین می کند. پروژه عربستان سعودی به طور متوسط در طول سه ماه متوالی به 86.5 درصد دست یافت، راه حل خودکار کل ساختمان نشان دهنده ثبات و قابلیت اطمینان است.
Q3: آیا می توان چهار محدوده اندازه درجه بندی را تنظیم کرد؟
پاسخ: به سادگی جایگزین کردن مش صفحه به شما امکان می دهد نقاط برش اندازه ذرات و نسبت های خروجی را تنظیم کنید. یک تعویض تقریباً 2 تا 3 ساعت طول می کشد.
Q4: گارانتی 1.5 ساله چه چیزی را پوشش می دهد؟
پاسخ: عیوب ساخت را پوشش می دهد اما قطعاتی را که در معرض سایش معمولی هستند (مانند آسترها، پرتاب کننده ها و توری صفحه نمایش) را شامل نمی شود. تامین اولویت و قیمت ترجیحی برای قطعات سایش موجود است.
Q5: آیا این برای تولید فیلتر تصفیه آب مناسب است؟
پاسخ: بسیار مناسب است. درجه بندی دقیق چهار مرحله ای همراه با شستشوی چرخ سطل، توزیع اندازه ذرات باریک و محتوای گل کمتر از 0.5٪ خط تولید ماسه مصنوعی را تضمین می کند. در حال حاضر موارد تحویل موفقیت آمیز در فیلیپین وجود دارد.
