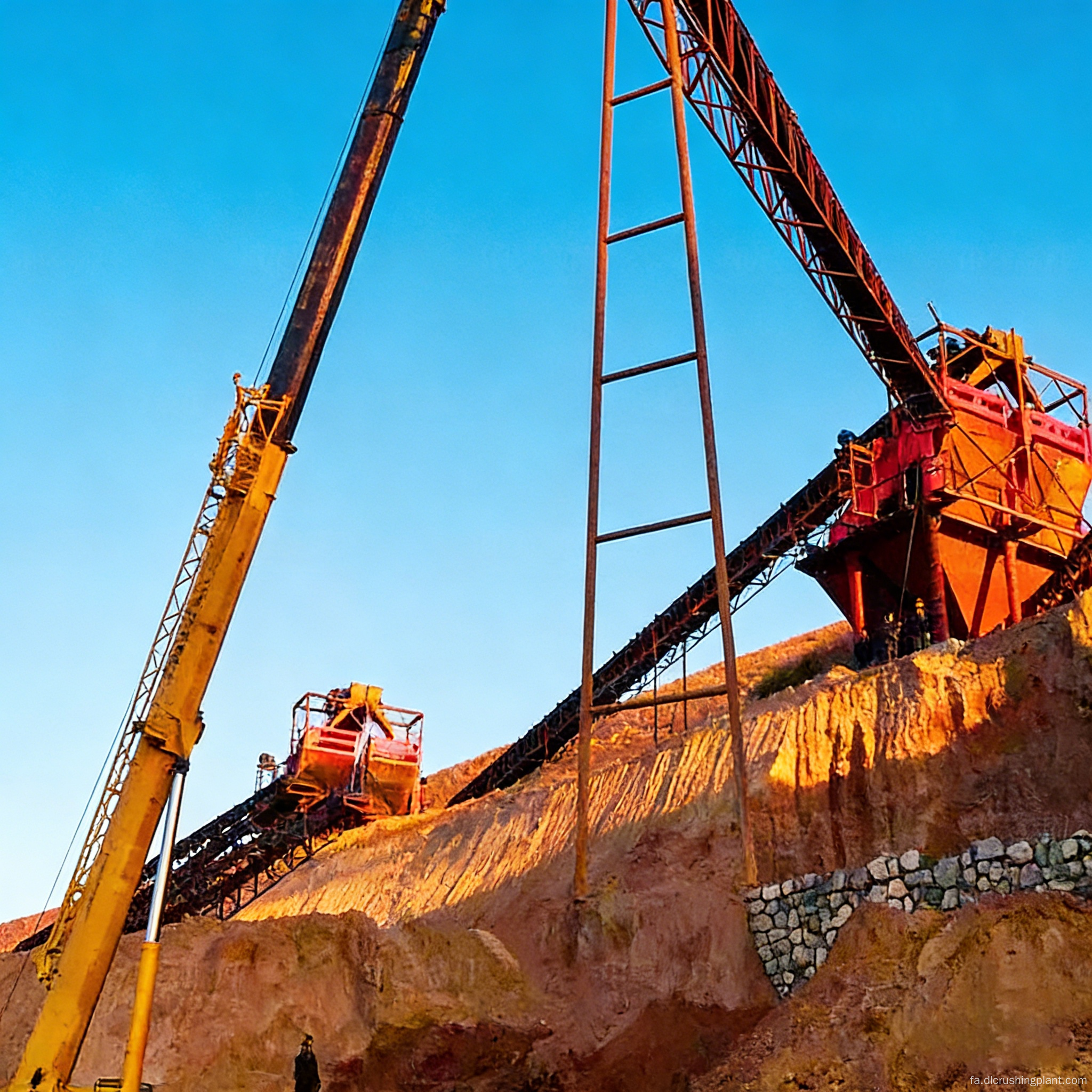

کنترل آبشار دو مرحله ای برای سنگ شکن چکشی سنگین سنگ آهک و دستگاه شکل دهی

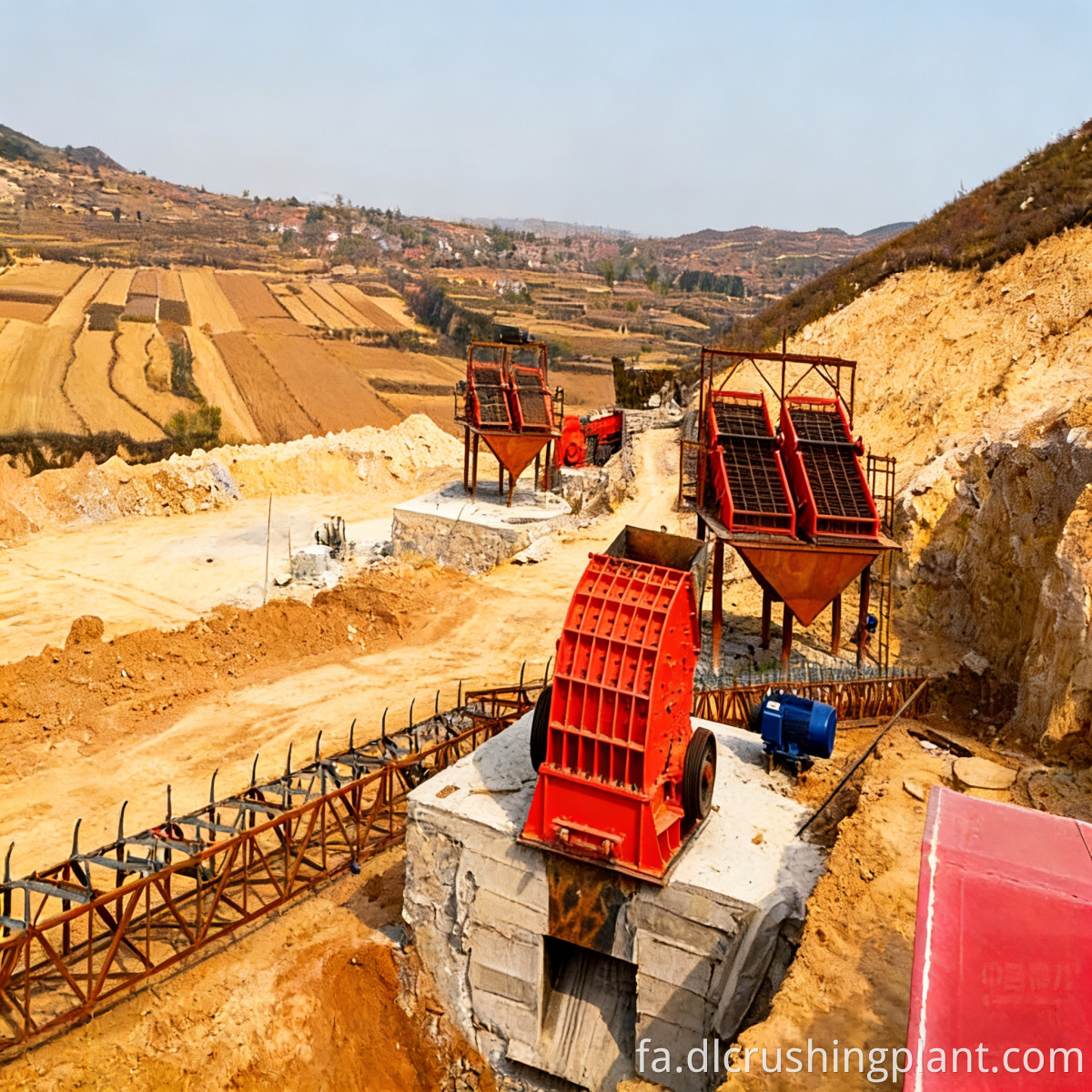

این کارخانه سنگ آهک تازه ساخته شده با ظرفیت تولید روزانه 10000 تن متریک، از یک فرآیند دو مرحله ای متشکل از یک سنگ شکن چکشی سنگین PCZ1620 برای خرد کردن و شکل دهی اولیه، همراه با دستگاه شکل دهی PC1216 با کنترل دقیق مواد در گردش استفاده می کند. این سیستم مجهز به فیدر سنگین ZGC2050 و دو صفحه ارتعاشی دایره ای بزرگ (3YKZ3070 و 2YKZ3070) است که سنگدانه های درجه بندی شده با کیفیت بالا را در اندازه های مختلف تولید می کند. سنگ آهک سختی متوسط ​​و شکنندگی خوبی دارد. سنگ شکن چکشی سنگین با دهانه تغذیه بزرگ خود سرعت تشکیل یک گذر بالایی را به دست می آورد، در حالی که دستگاه شکل دهی تنها بخشی از مواد در گردش را پردازش می کند تا از خرد شدن بیش از حد جلوگیری کند و از عملکرد بالا و شکل ذرات بهینه اطمینان حاصل کند. این سیستم برای تامین مصالح پروژه های زیربنایی بزرگ، کارخانه های بتن آماده و پایگاه های تامین مصالح بزرگراه مناسب است.

چالش‌های کلیدی: انتخاب تجهیزات نامناسب برای معادن جدید در مقیاس 10000 متری منجر به نرخ بالای خرد شدن و ضایعات بیش از حد می‌شود. ظرفیت تک واحدی ناکافی که نیاز به چندین واحد برای کار به صورت موازی دارد که منجر به عملیات و نگهداری پیچیده می شود. مشخصات محدود محصول نهایی و شکل ذرات نامرغوب تاثیر منفی بر قیمت فروش دارد.

نکات برجسته راه حل: سنگ شکن چکشی سنگین PCZ1620 عملکردهای خرد کردن و شکل دهی را یکپارچه می کند و سنگ آهک را از طریق دهانه بزرگ تغذیه خود پردازش می کند تا اشکال ذرات یکنواخت ایجاد کند. دستگاه شکل دهی PC1216 فقط مواد برگشتی با اندازه بزرگ را مجدداً پردازش می کند که منجر به نرخ خرد شدن بیش از حد بسیار پایین و نرخ بازدهی بیش از 93٪ می شود. سیستم کنترل یکپارچه دو صفحه‌نمایش 3YKZ3070 + 2YKZ3070 چندین درجه از مصالح درجه‌بندی شده را در یک پاس تولید می‌کند و کیفیت ثابتی را تضمین می‌کند.

سنگ آهک خام → تغذیه کننده سنگین ZGC2050 برای تغذیه یکنواخت → سنگ شکن چکشی سنگین PCZ1620 (خرد کردن اولیه و شکل دهی ترکیبی) شکل دهی تک پاسی → صفحه ارتعاشی دایره ای سه لایه 3YKZ3070 برای درجه بندی اولیه → مواد با اندازه زیاد از روی صفحه نمایش برگردانده می شود. برای غربالگری مجدد ← صفحه ارتعاشی دایره ای دولایه 2YKZ3070 برای درجه بندی ریز ثانویه ← سنگدانه های تمام شده با مشخصات مختلف در سیلوهای جداگانه ذخیره می شوند. سیستم کنترل قفل صفحه دوگانه همراه با ماشین شکل دهی فقط مواد را برمی گرداند. نرخ بیش از حد سنگ زنی برای کل فرآیند کمتر از 8٪ است که منجر به حداقل ضایعات می شود.

طراحی راه حل: ارزیابی منابع معدن، تجزیه و تحلیل جامع سنگ معدن، طرح نقشه اصلی در مقیاس 10000 متری، انتخاب و تطبیق تجهیزات، و طرح ارزیابی اثرات زیست محیطی معدن سبز. تولید تجهیزات: فیدر ZGC2050، سنگ شکن چکشی سنگین PCZ1620، دستگاه شکل دهی PC1216، صفحه های ارتعاشی دایره ای بزرگ 3YKZ3070 و 2YKZ3070، سیستم انتقال، جمع آوری گرد و غبار و سیستم های توزیع نیرو، سیستم های کنترل متمرکز و سایر اجزای سازنده در manufhouse/CE. استانداردها نصب و راه اندازی: 25 تا 35 روز برای نصب خطوط تولید کامل در معادن بزرگ، از جمله راه اندازی یکپارچه تا تولید کامل ظرفیت و رعایت استانداردها. مدیریت عملیات و تعمیر و نگهداری: آموزش اپراتور، گارانتی 1 ساله تجهیزات اصلی، پشتیبانی موجودی قطعات یدکی و تشخیص از راه دور.

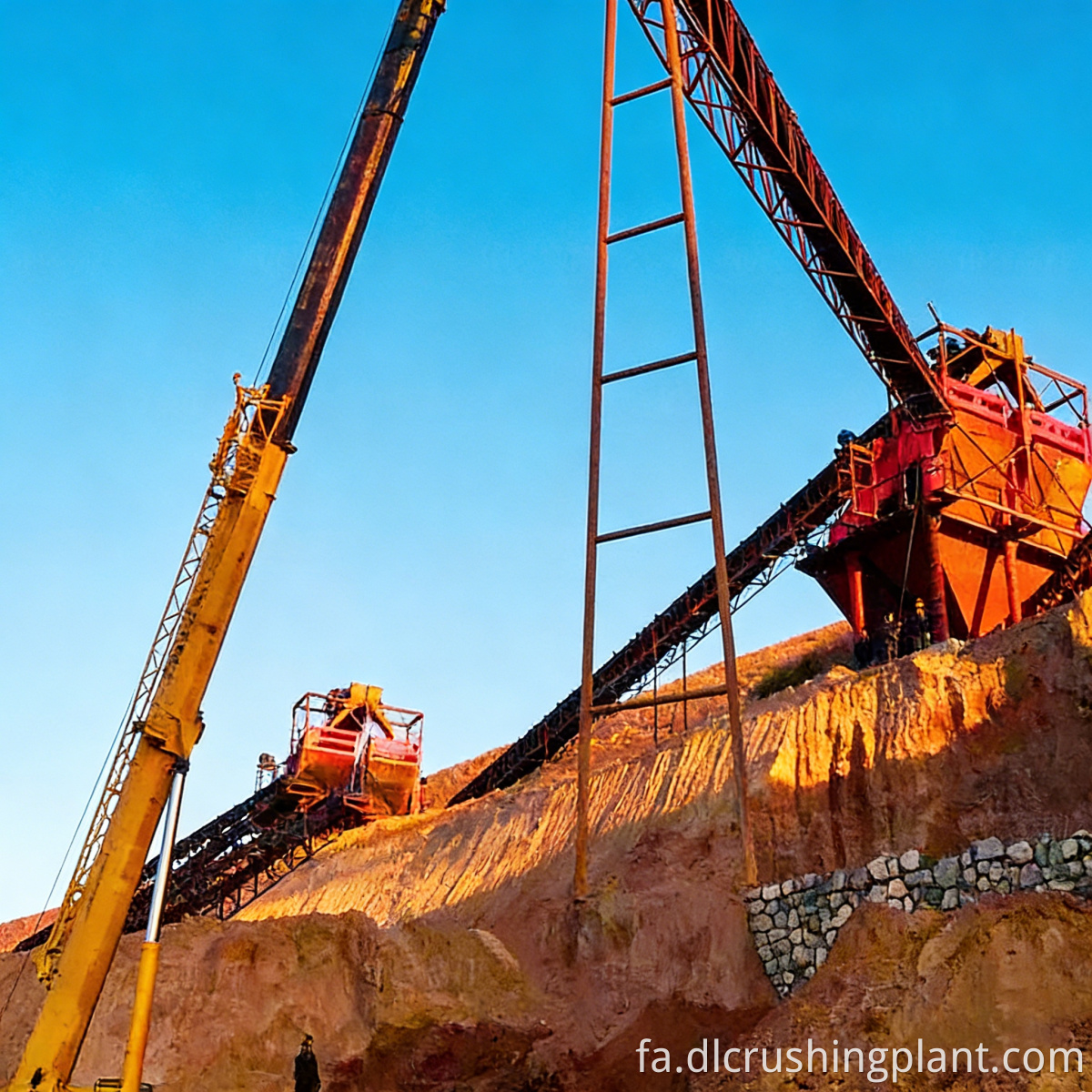

پروژه کارخانه سنگدانه سوماترا، اندونزی: یک معدن سنگ آهک جدید ساخته شده با ظرفیت روزانه 10000 تن متریک، دارای یک دستگاه سنگ شکن چکشی سنگین PCZ1620 + دستگاه شکل دهی PC1216 + 3YKZ/2YKZ3070 یکپارچه صفحه نمایش دوگانه، سیستم کنترل یکپارچه با کیفیت سه درجه و کیفیت بالا، تولید کننده یک سیستم کنترلی با کیفیت بالا و درجه یک. شکل دهنده تنها 15 درصد از مواد برگشتی بزرگ را پردازش می کند. نرخ بیش از حد خرد شدن زیر 8٪ و نرخ بازده 93٪ است. این کارخانه به مدت دو سال از زمان راه اندازی به طور مداوم با ظرفیت کامل کار می کند.

بازخورد مشتری: "PCZ1620 روزانه 10000 تن متریک را با شکل دانه عالی اداره می کند. شکل دهنده PC1216 فقط خرد کردن بیش از اندازه بزرگ را پردازش می کند و بازده بالای 93 باقی می ماند. سیستم دو صفحه نمایش به ما امکان می دهد چندین مشخصات را در یک پاس تولید کنیم. یک کارخانه واقعاً در سطح جهانی."

س: سنگ شکن چکشی سنگین PCZ1620 در حال حاضر عملکرد شکل دهی دارد. چرا شکل دهنده PC1216 هنوز مورد نیاز است؟

پاسخ: پس از یک بار عبور از PCZ1620، تقریباً 85٪ از مواد با مشخصات شکل دانه مطابقت دارد، اما 15٪ باقیمانده از مواد بزرگ که از روی صفحه رد می شوند هنوز شکل دانه های بهینه ندارند. قرارداد EPC کلید در دست برای معدن سنگ آهک جدید PC1216 تنها این بخش از مواد برگشتی را پالایش می‌کند و از خرد شدن بیش از حد و مصرف انرژی هدر رفته که در نتیجه پالایش کل دسته ایجاد می‌شود، جلوگیری می‌کند. این کار بازده را تا 93 درصد افزایش می‌دهد و مصرف انرژی را تقریباً 20 درصد در مقایسه با محلول پالایشی کامل کاهش می‌دهد. خطوط تولید دانه‌بندی سفارشی شده.

س: مجموع توان نصب شده مورد نیاز برای یک خط تولید با ظرفیت روزانه 10000 متریک تن چقدر است؟

پاسخ: سنگ شکن چکشی سنگین PCZ1620 تقریباً 500 کیلو وات، دستگاه شکل دهی PC1216 تقریباً 200 کیلو وات و دو صفحه ارتعاشی 3070 مجموعاً تقریباً 160 کیلو وات به اضافه سیستم تغذیه کننده و نوار نقاله نیاز دارد. مجموعه کامل تجهیزات معدنی برای یک پروژه سنگدانه جدید مصرف برق کل برای کل خط تقریباً 900-1000 کیلووات است، با مصرف توان ویژه تقریباً 1.2-1.4 کیلووات ساعت بر تن.
