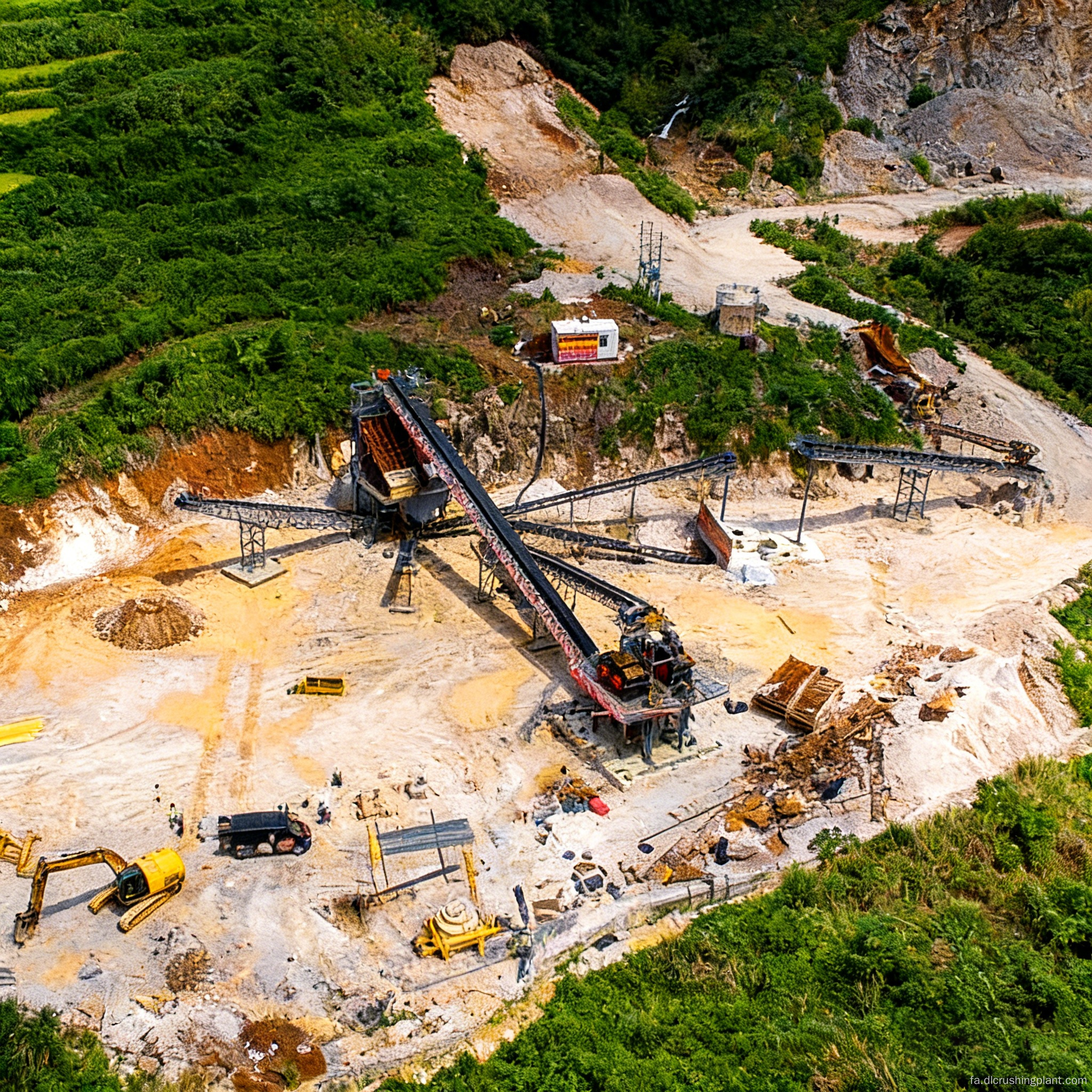

پروژه ارتقا و نوسازی خط تولید شن و ماسه مصنوعی سنگ آهک برای شن و ماسه تولیدی با کیفیت بالا

این خط مقاوم سازی شن و ماسه مصنوعی سنگ آهک، با ظرفیت روزانه 3000 تن متریک (300 تن در ساعت)، بر پایه سنگ شکن فکی 500×750 مشتری با افزودن دو دستگاه شن‌ساز دو روتور DLZSJ1213 و دو صفحه نمایشگر تک روتور 3YKZ2470 تک روتور بالا می‌رود. خط تولید سنگ به یک خط تولید یکپارچه برای چندین درجه شن و ماسه مصنوعی و مصالح. عملکرد موازی دو دستگاه شن و ماسه، ظرفیت تولید روزانه 3000 تن متریک را تضمین می کند، در حالی که صفحات دوگانه کار به صورت موازی درجه بندی دقیقی را ارائه می دهند. مواد بزرگ از صفحه نمایش برای خرد کردن مجدد در یک سیستم مدار بسته به ماشین‌های شن‌سازی بازگردانده می‌شود. با استفاده مجدد از سنگ شکن فکی موجود برای کاهش سرمایه گذاری، تجهیزات جدید به طور انحصاری بر مراحل ساخت شن و ماسه و غربالگری تمرکز می کنند که منجر به سرمایه گذاری مقاوم سازی می شود که تنها 50 درصد هزینه یک تاسیسات جدید با همان ظرفیت است.

چالش های کلیدی: سنگ شکن فکی موجود تنها یک اندازه سنگ خرد شده تولید می کند که در نتیجه تنوع محصول محدود، فقدان محتوای ماسه و ارزش محصول پایین است. تخریب کامل و بازسازی مستلزم سرمایه گذاری بیش از حد است که دوره بازگشت سرمایه را طولانی می کند. و ظرفیت یک دستگاه شن و ماسه برای رسیدن به هدف 3000 متریک تن در روز کافی نبود.

نکات برجسته راه حل: سنگ شکن فکی 500×750 را برای خرد کردن اولیه نگه دارید تا سرمایه گذاری را تا 50٪ کاهش دهید. اضافه کردن دو دستگاه شن و ماسه دو روتور DLZSJ1213 که به طور موازی کار می کنند تا هدف تولید روزانه 3000 متریک را برآورده کنند. روتورهای دوقلو مواد را از طریق برخورد متقابل خرد می کنند و در نتیجه عملکرد شن و ماسه بالا و سایش کم چکش ایجاد می شود. دو صفحه نمایش 3YKZ2470 که به صورت موازی کار می کنند، خروجی را به چند درجه از ماسه و مصالح نهایی مرتب می کنند. مواد با اندازه بیش از حد برای خرد کردن مجدد به ماشین‌های شن‌سازی بازگردانده می‌شوند و در نتیجه بازده محصول نهایی بیش از 90 درصد می‌شود.

سنگ شکن فکی 500×750 خردایش اولیه سنگ آهک را انجام می دهد ← مواد از طریق تسمه به یک انبار میانی منتقل می شود ← مواد از انبار به طور مساوی توسط فیدرها به دو دستگاه شن و ماسه ساز دو روتور DLZSJ1213 توزیع می شود (هر دو با یک واحد شن و ماسه ← تولید 160 کیلووات). دستگاه ها به دو صفحه ارتعاشی دایره ای 3YKZ2470 برای درجه بندی موازی تغذیه می شوند - شن و ماسه مصنوعی تمام شده و مصالح با مشخصات مختلف در سطل های جداگانه ذخیره می شوند - مواد بزرگ از لایه اول صفحه به دستگاه شن و ماسه سازی برای خرد کردن مجدد مدار بسته بازگردانده می شود. بخش سنگ شکن فکی موجود بدون تغییر باقی می ماند، در حالی که بخش شن و ماسه سازی و غربالگری که به تازگی اضافه شده است به طور مستقل طراحی شده است. خط قدیمی می تواند در طول بازسازی به تولید ادامه دهد.

طراحی: بررسی در محل خط موجود، آزمایش سنگ معدن، طرح یکپارچه سازی تجهیزات جدید و موجود، محاسبات تطبیق ظرفیت تولید، و طراحی چیدمان برای منطقه مقاوم سازی. ساخت تجهیزات: تولید داخلی کامل دو دستگاه ماسه ساز دو روتور DLZSJ1213، دو صفحه ارتعاشی دایره ای 3YKZ2470، قیف های انتقال، فیدرها، سیستم های نوار نقاله و غیره با گواهینامه CE/ISO. نصب و راه اندازی: 15 تا 20 روز برای نصب تجهیزات جدید و آزمایش یکپارچه خطوط جدید و موجود تا رسیدن به ظرفیت کامل تولید و استانداردهای عملکرد. مدیریت عملیات و تعمیر و نگهداری: آموزش اپراتور، ضمانت 1 ساله تجهیزات اصلی، و تامین مادام العمر قطعات سایش (چکش روتور و مش صفحه).

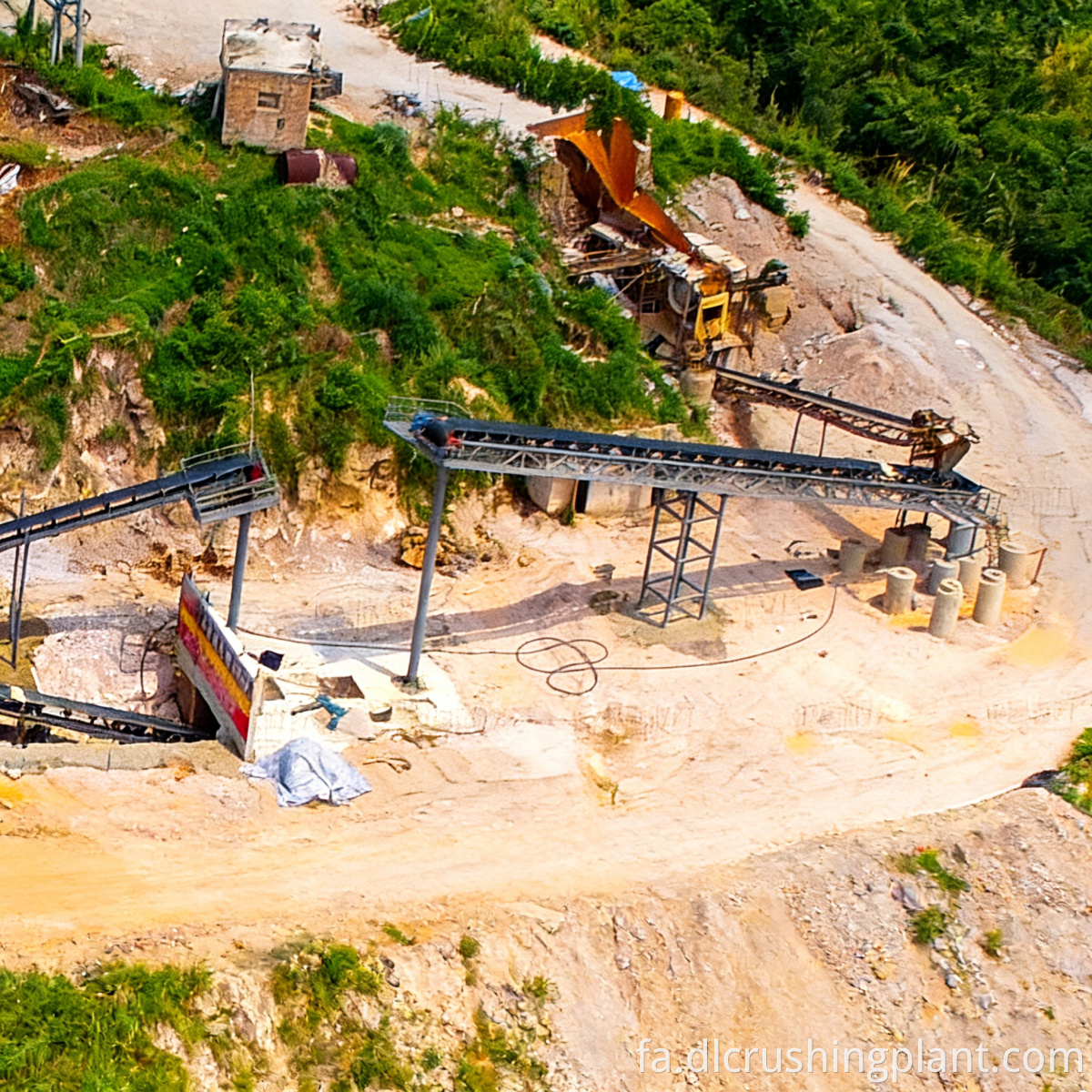

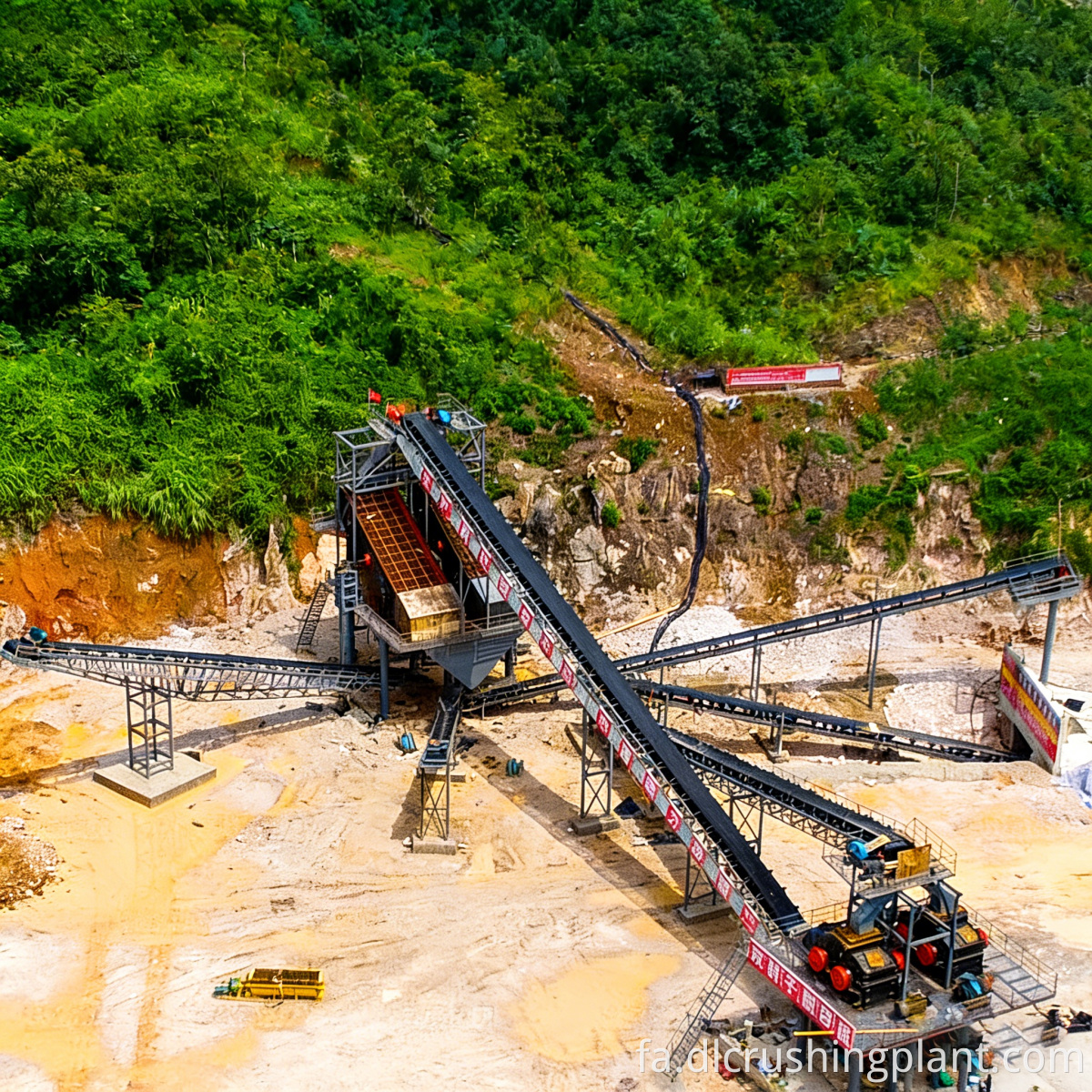

پروژه ارتقای شن و ماسه مصنوعی در معدن Haiphong، ویتنام: خط سنگ شکن فکی PE500×750 موجود مشتری تنها یک اندازه سنگدانه تولید کرد. بازسازی شامل افزودن دو ماسه ساز دو روتور ZSJ1213 و دو صفحه ارتعاشی دایره ای 3YKZ2470 به خط موجود بود که منجر به خروجی روزانه 3000 متریک تن شن و ماسه تولیدی و چند دانه دانه شد. سازندگان شن و ماسه دو روتور ظرفیت تولید پایداری را با نرخ بازده 91 درصدی برای مواد بزرگ بازیافت شده برای خرد کردن مجدد ارائه می دهند. سرمایه گذاری مقاوم سازی 48 درصد از هزینه یک پروژه ساخت و ساز جدید بود و سرمایه گذاری کامل ظرف 18 ماه پس از شروع تولید بازپرداخت شد.

بازخورد مشتری: "دوبرابر کردن دستگاه های شن و ماسه ZSJ1213 بهترین گزینه برای سنگ شکن فکی ما بود. ما از فروش یک مشخصات سنگدانه به تولید شن و ماسه و چندین درجه سنگدانه رسیدیم. هزینه مقاوم سازی کمتر از 50٪ کارخانه جدید بود و ما هرگز در طول نصب به طور کامل خاموش نشدیم. ROI در 18 ماه."

س: چرا به جای یک واحد با ظرفیت زیاد از دو دستگاه شن و ماسه ساز استفاده کنیم؟

A: یک DLZSJ1213 دارای ظرفیت 80-120 متریک تن در ساعت است. اجرای دو واحد به صورت موازی به طور کامل با تولید روزانه 3000 تن متریک مطابقت دارد. نوسازی یک ماشین ساخت شن و ماسه خط معدن قدیمی و صفحه ارتعاشی مزایای اجرای موازی دو واحد نسبت به یک واحد با ظرفیت بزرگ عبارتند از: هنگامی که یک واحد در حال تعمیر است، واحد دیگر می تواند بدون وقفه در عملیات تولید را ادامه دهد. پیکربندی موازی انعطاف پذیری بالایی را ارائه می دهد و امکان عملکرد تک واحدی را در فصول کم پیک برای کاهش مصرف انرژی فراهم می کند.

س: چه مدت طول می کشد که خط قدیمی در طول مقاوم سازی خاموش شود؟

پاسخ: بخش جدید به طور مستقل ساخته خواهد شد، در حالی که بخش سنگ شکن فکی موجود به تولید ادامه خواهد داد. راه حل های خط تولید شن و ماسه ارتقا و بهبود خطوط تولید موجود تعطیلی مختصر 3-5 روزه فقط برای ادغام خطوط جدید و قدیمی مورد نیاز است. ما توصیه می کنیم که یکپارچه سازی را در طول تعطیلی تعمیر و نگهداری برنامه ریزی شده معدن تکمیل کنید تا تلفات تولید به حداقل برسد.
