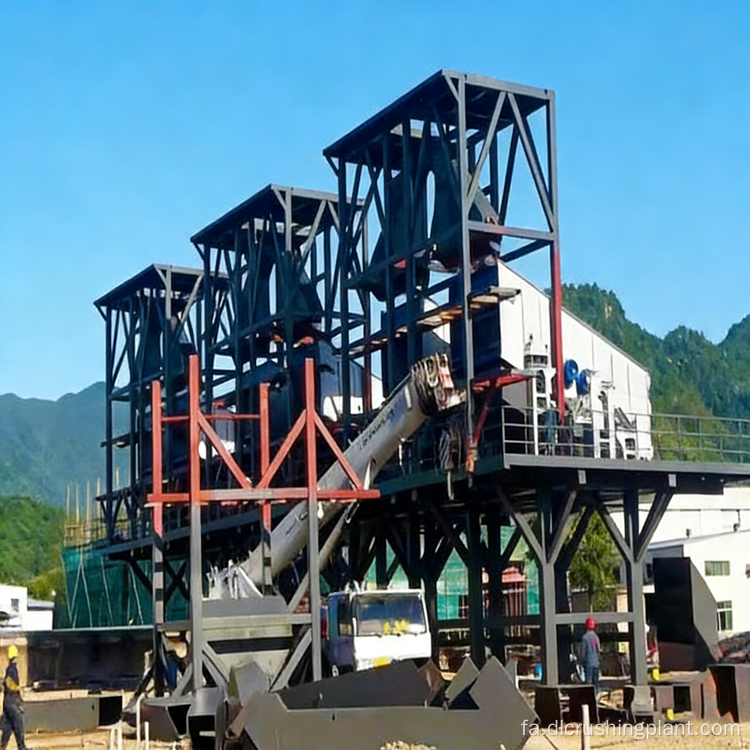

خط تولید شن و ماسه تولیدی گرانیت Zhongyu Dingli 2M TPA — پردازش حرفه ای شن و ماسه سنگ سخت
این خط شن و ماسه تولید شده با گرانیت 2 میلیون تن در سال یک راه حل کامل یکپارچه برای پردازش شن و ماسه سنگ سخت با راندمان بالا است که خروجی پایدار در مقیاس بزرگ را از طریق مدار خردکن حلقه بسته Cone-VSI با پیکربندی علمی ارائه می دهد. سختی شدید گرانیت (Mohs 6-7) نیازمند تجهیزات تخصصی و طراحی فرآیند است - این خط به چالشهای اصلی ساخت ماسه سنگ سخت میپردازد: سایش سریع، شکل ضعیف ذرات، مصرف انرژی بالا، و درجهبندی شن ریز ناپایدار.
مقیاس پروژه
سناریو کاربرد معادن گرانیت، کارخانه های شن و ماسه تولیدی تجاری، و پروژه های زیرساختی بزرگ (بزرگراه ها، پل ها، ساختمان های بلند) که در آن ماسه ریز سنگ سخت با مشخصات دانه بندی دقیق برای تولید بتن و ملات با مقاومت بالا مورد نیاز است.
نقاط درد اصلی حل شد
| Pain Point | Our Solution |
|---|---|
| Rapid wear on granite (Mohs 6–7) | Cone Crusher primary + VSI "stone-on-stone" secondary, reducing metal-to-rock contact |
| Poor fine sand particle shape | VSI shaping technology producing cubic sand with low needle content |
| Unstable fine sand gradation (0.7–2.2 mm) | DL3YKZ3070 precision multi-stage screening + closed-loop return |
| High moisture in finished sand | Sand washing + dewatering circuit, final moisture 5–7% |
نکات برجسته راه حل
سنگ شکن مخروطی گرانیت-VSI با حلقه بسته با شستشو و آبگیری
گرانیت خام (8 تا 10 سانتی متر) از طریق یک فیدر ارتعاشی به یک سنگ شکن مخروطی برای خرد کردن اولیه وارد می شود و اندازه ذرات را به ≤5 سانتی متر کاهش می دهد. سپس مواد برای خرد کردن و شکل دهی ثانویه وارد یک سنگ شکن ضربه ای شفت عمودی (VSI) می شود. ماسه خرد شده توسط صفحه ارتعاشی DL3YKZ3070 طبقه بندی می شود - شن و ماسه ریز واجد شرایط (0.7-1.5 میلی متر و 1.6-2.2 میلی متر) به فرآیند شستشوی ماسه و آبگیری ادامه می دهد، در حالی که مواد غیرمجاز برای خرد کردن مجدد به سنگ شکن مخروطی منتقل می شود. پس از شستشو و آبگیری، ماسه تمام شده با رطوبت 5-7٪ توسط تسمه نقاله به انبار محصول نهایی منتقل می شود - یک مدار تولید کاملاً بسته و بدون زباله را تشکیل می دهد.
109 میلیون یوان EPC کلید در دست - از طراحی تا تولید کامل
① طراحی راه حل
② ساخت تجهیزات
③ نصب و راه اندازی
④ پشتیبانی عملیات و تعمیر و نگهداری

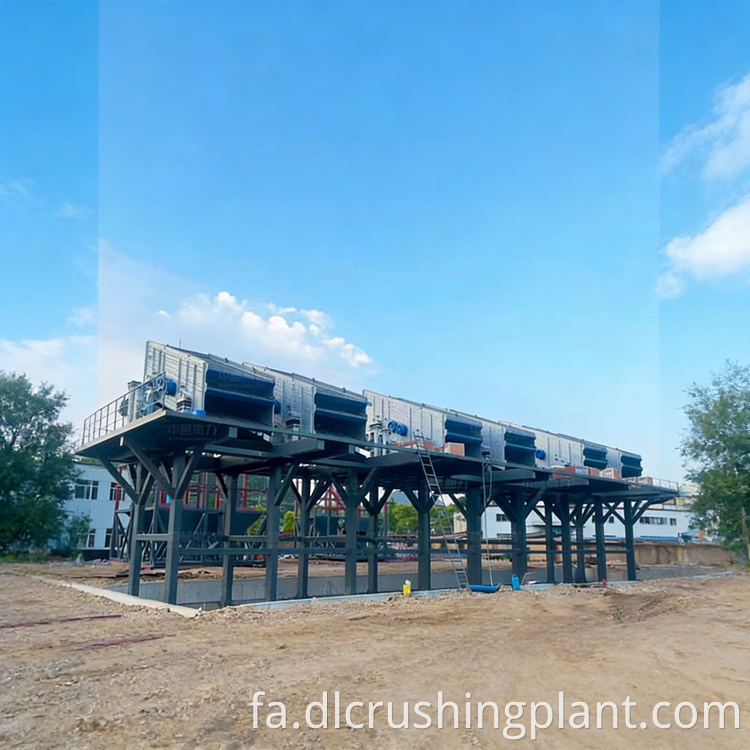

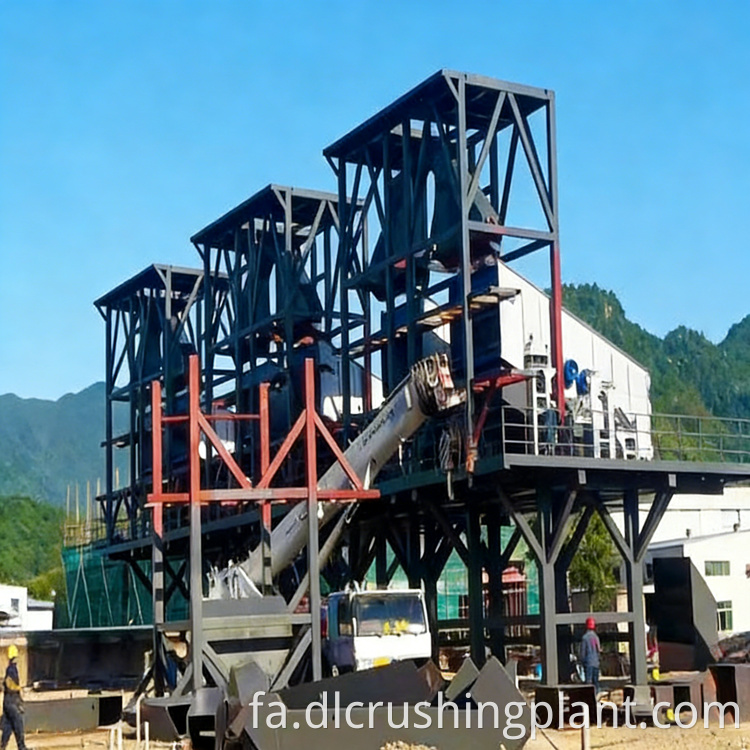

عملکرد واقعی - کارخانه شن و ماسه تولید شده با گرانیت 2M TPA
پروژه: خط تولید شن و ماسه تولیدی 2M TPA Granite سرمایه گذاری کل: 109 میلیون یوان (محیط زیست: 1.2 میلیون یوان) پیکربندی: سنگ شکن مخروطی + VSI Sand Maker + صفحه نمایش DL3YKZ3070 + مدار شستشو و آبگیری
داده های تولید (پس از راه اندازی)
| Metric | Target | Achieved |
|---|---|---|
| Annual Output | 2M TPA | 2.1M TPA Year 1 |
| Primary Crushing Output | ≤5 cm from 8–10 cm | ≤5 cm consistent |
| Fine Sand Spec 1 | 0.7–1.5 mm | On-spec ≥98% |
| Fine Sand Spec 2 | 1.6–2.2 mm | On-spec ≥97% |
| Finished Sand Moisture | 5–7% | 5.5–6.8% |
| Environmental Compliance | National standard | Fully compliant |
ویژگی پروژه خط تولید مواد خام گرانیت 8 تا 10 سانتی متری را از طریق یک مدار سنگ شکن دو مرحله ای کنترل شده دقیق پردازش می کند. سنگ شکن مخروطی ورودی را تا ≤5 سانتی متر کاهش می دهد و سنگ شکن VSI شکل دهی ثانویه را با سرعت ضربه کنترل شده انجام می دهد. صفحه ارتعاشی DL3YKZ3070 ماسه ریز با مشخصات دوگانه را با دقت بالا جدا می کند و مدار برگشت حلقه بسته تضمین می کند که هر تن گرانیت مطابق با مشخصات پردازش می شود - دستیابی به ضایعات صفر و کیفیت ثابت محصول در مقیاس 2M TPA.
Q1: چرا از سنگ شکن مخروطی برای خرد کردن اولیه به جای سنگ شکن فکی روی گرانیت استفاده کنید؟ سختی گرانیت (Mohs 6-7) به خرد کردن کنترل شده و چند لایه نیاز دارد تا از تولید ریز بیش از حد و سایش تجهیزات جلوگیری شود. سنگ شکن مخروطی خرد کردن فشاری بین ذرات را انجام می دهد - قطعات گرانیت یکدیگر را تحت فشار به جای روی سطوح فلزی خرد می کنند - که مصرف قطعات سایش را تا 40٪ در مقایسه با سنگ شکن های فکی روی سنگ سخت کاهش می دهد و اندازه ذرات میانی یکنواخت (≤5 سانتی متر) را برای مرحله شکل دهی VSI پایین دست تولید می کند.
Q2: چگونه خط به درجه بندی دقیق شن و ماسه با مشخصات دوگانه (0.7-1.5 میلی متر و 1.6-2.2 میلی متر) می رسد؟ صفحه ارتعاشی DL3YKZ3070 یک واحد غربالگری دقیق 3 طبقه است که به طور خاص با اندازه های مش کالیبره شده برای دو مشخصات شن و ماسه ریز پیکربندی شده است. پس از شکلدهی VSI، مواد وارد صفحه میشوند که در آن قسمت بالایی کسری 1.6-2.2 میلیمتری را استخراج میکند و عرشه پایینی کسری 0.7-1.5 میلیمتری را میگیرد. مواد خارج از هر دو محدوده به طور خودکار از طریق نوار نقاله برای خرد کردن مجدد به سنگ شکن مخروطی بازگردانده می شوند - تا اطمینان حاصل شود که هر تن خروجی با مشخصات دقیق مورد نیاز برای کاربردهای بتن با مقاومت بالا و ملات صنعتی مطابقت دارد.

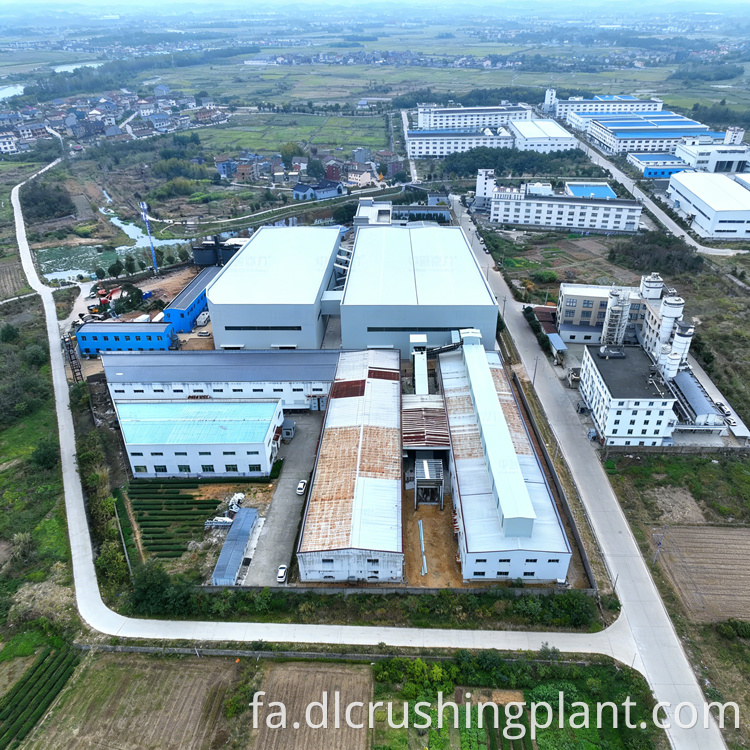

Q3: سرمایه گذاری زیست محیطی چیست و چگونه انطباق سبز را تضمین می کند؟ این پروژه 1.2 میلیون یوان را به طور خاص برای زیرساخت های حفاظت از محیط زیست اختصاص می دهد. این مجموعهکنندههای گرد و غبار پالس روی تمام تجهیزات خرد کردن و غربالگری، ساختار کارگاه بسته که کل خط تولید را در بر میگیرد، سیستم گردش آب برای شستشوی شن و ماسه با نرخ استفاده مجدد 90% و سیستمهای آبپاش اتمیزهکننده برای سرکوب گرد و غبار در نقاط انتقال مواد را پوشش میدهد. با هم، این اقدامات باعث انتشار گرد و غبار کمتر از حد استاندارد ملی و تخلیه فاضلاب صفر می شود - تضمینی برای انطباق کامل با مجوزهای طولانی مدت بهره برداری.
