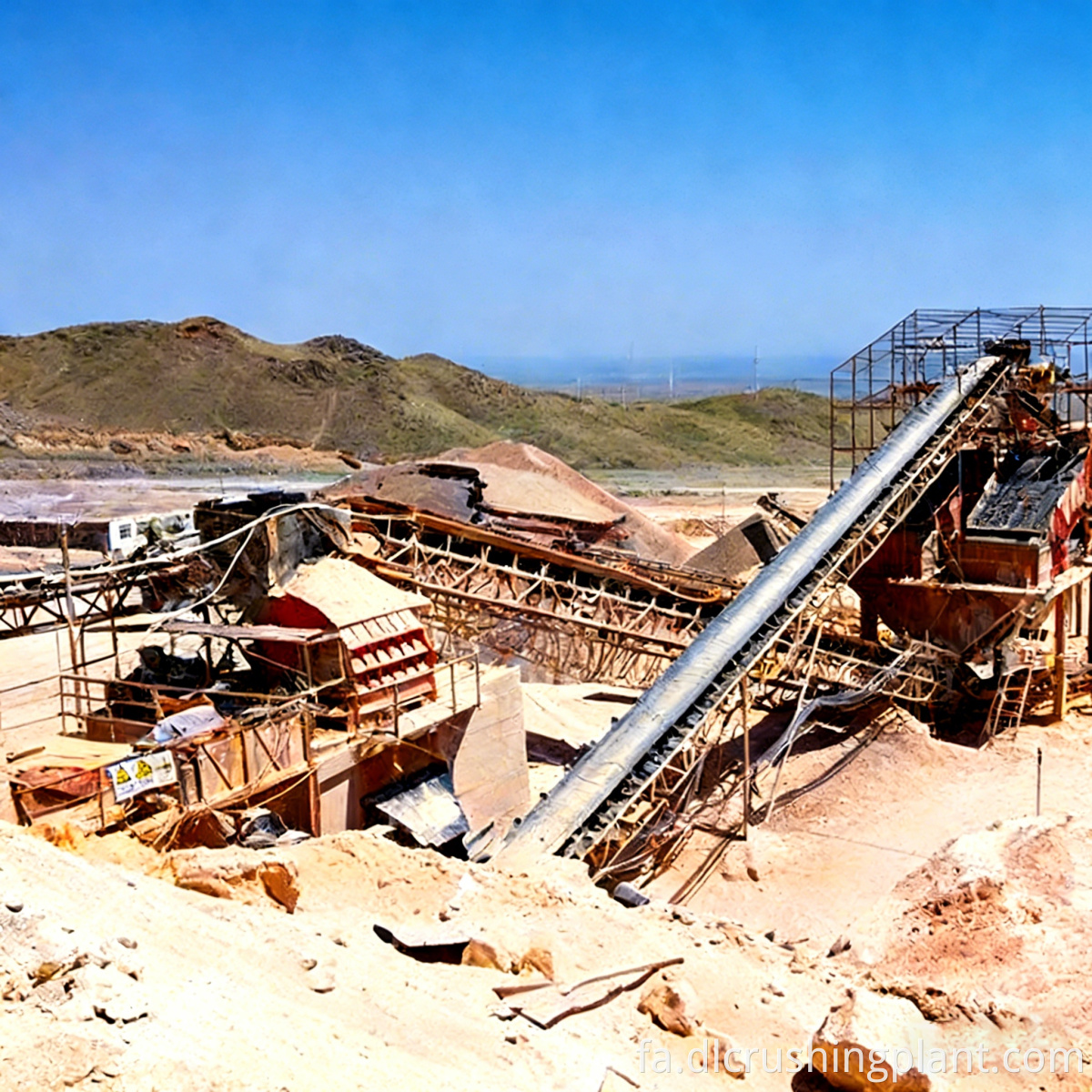

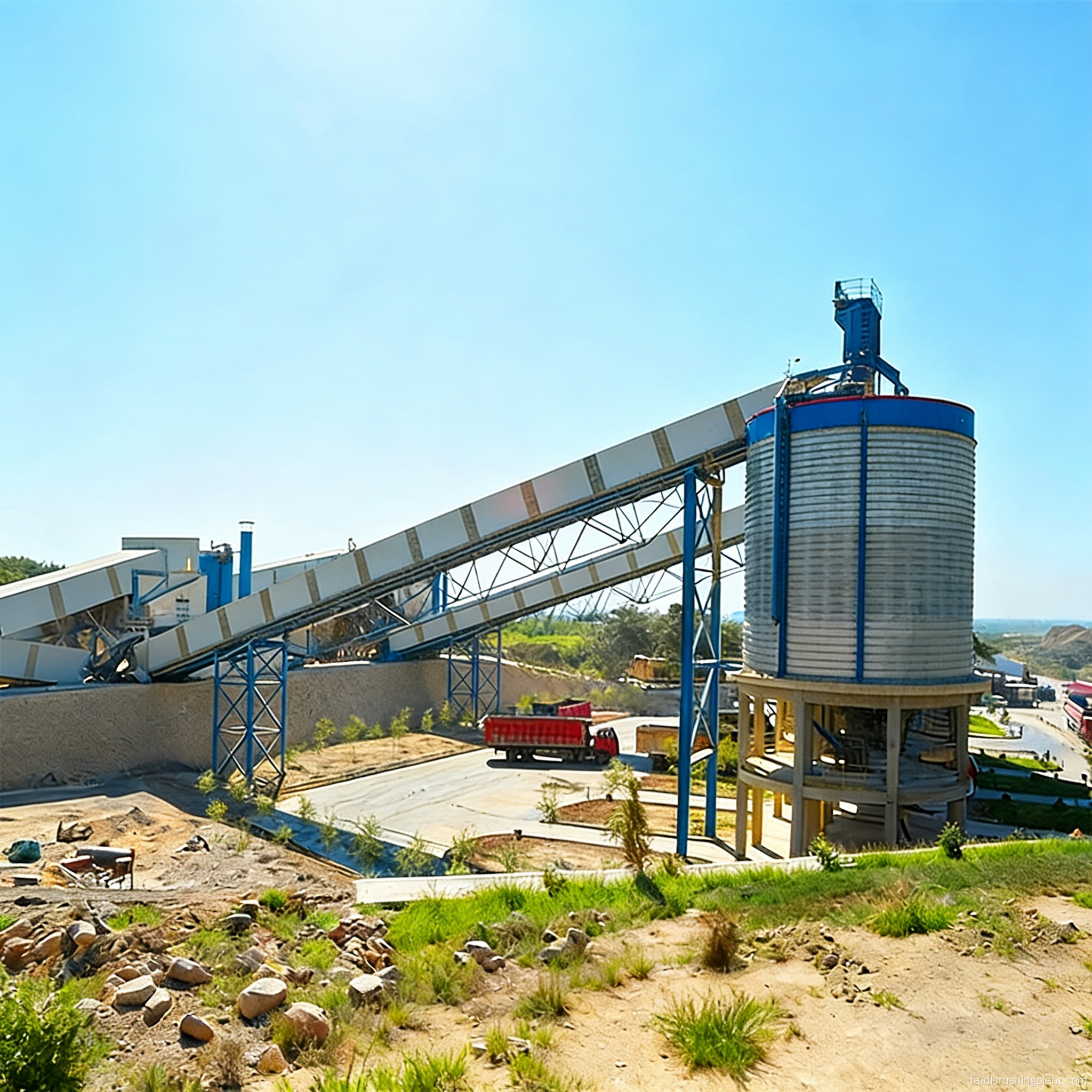

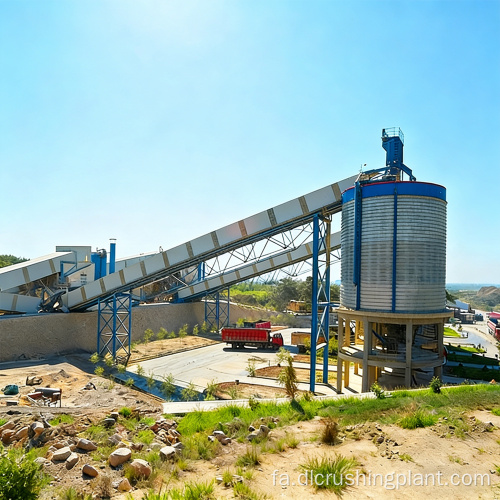

راه حل یکپارچه خط کامل سفارشی برای شن و ماسه دیاباز و شن

مقیاس پروژه: ظرفیت تک خطی از 50 تا 300 تن در ساعت، اندازه محصول نهایی قابل تنظیم از 0 تا 31.5 میلی متر، پشتیبانی از خروجی سه طرفه همزمان از سنگدانه درشت، سنگدانه ریز و شن و ماسه تولیدی. فرآیند مدولار کاملا یکپارچه ترکیبی از سنگ شکن فکی + سنگ شکن مخروطی + ماسه ساز ضربه ای + صفحه ارتعاشی.

سناریوهای کاربردی: مصالح بتن آسفالتی با کارایی بالا برای بزرگراه ها و باند فرودگاه. بالاست راه آهن; سنگدانه های بتنی پل; سنگ ریخته گری و مواد اولیه سنگ برای ساخت و ساز. مواد اولیه پودر دیاباز صنعتی تخصصی (پودر پیوند شیمیایی، الیاف ذوب شده).

نقاط درد اصلی: دیاباز با سختی Mohs 6-7 باعث سایش شدید سنگ شکن‌های معمولی می‌شود و در نتیجه زمان خرابی و هزینه‌های تعویض بالا را به همراه دارد. خرد کردن سنتی تک مرحله ای دارای راندمان پایین، شکل ذرات نهایی ضعیف و شاخص پوسته پوسته شدن بالا است، و نمی تواند ارزش برتر سنگدانه های سطح بالا را بدست آورد. درجه بندی ناپیوسته سنگدانه ها نمی تواند الزامات طراحی ترکیبی باند بزرگراه/فرودگاه را برآورده کند. عدم رعایت گرد و غبار و تصفیه زباله خطرات اصلاح زیست محیطی را به همراه دارد.

نکات برجسته راه حل: فرآیند خرد کردن ورقه ورقه + شکل دهی سنگ روی سنگ، کارایی را 35٪ -55٪ نسبت به تجهیزات سنتی بهبود می بخشد، و ذرات به خوبی گرد با درجه بندی مداوم و نرخ صلاحیت ≥95٪ تولید می کند. ترکیب سه مرحله ای فک + مخروط + ضربه به طور خاص برای دیاباز با سختی بالا طراحی شده است که نسبت کاهش زیاد و سایش کم را ارائه می دهد. خروجی سه راه شن و ماسه درشت / ریز و ماسه تولیدی نیازهای چند سناریویی مواد خام برای بزرگراه ها، راه آهن و مصالح ساختمانی را در یک خط برآورده می کند. فرآیند مدار بسته ریزش گرد و غبار و زباله را به حداقل می رساند و استانداردهای زیست محیطی معدن سبز را رعایت می کند.

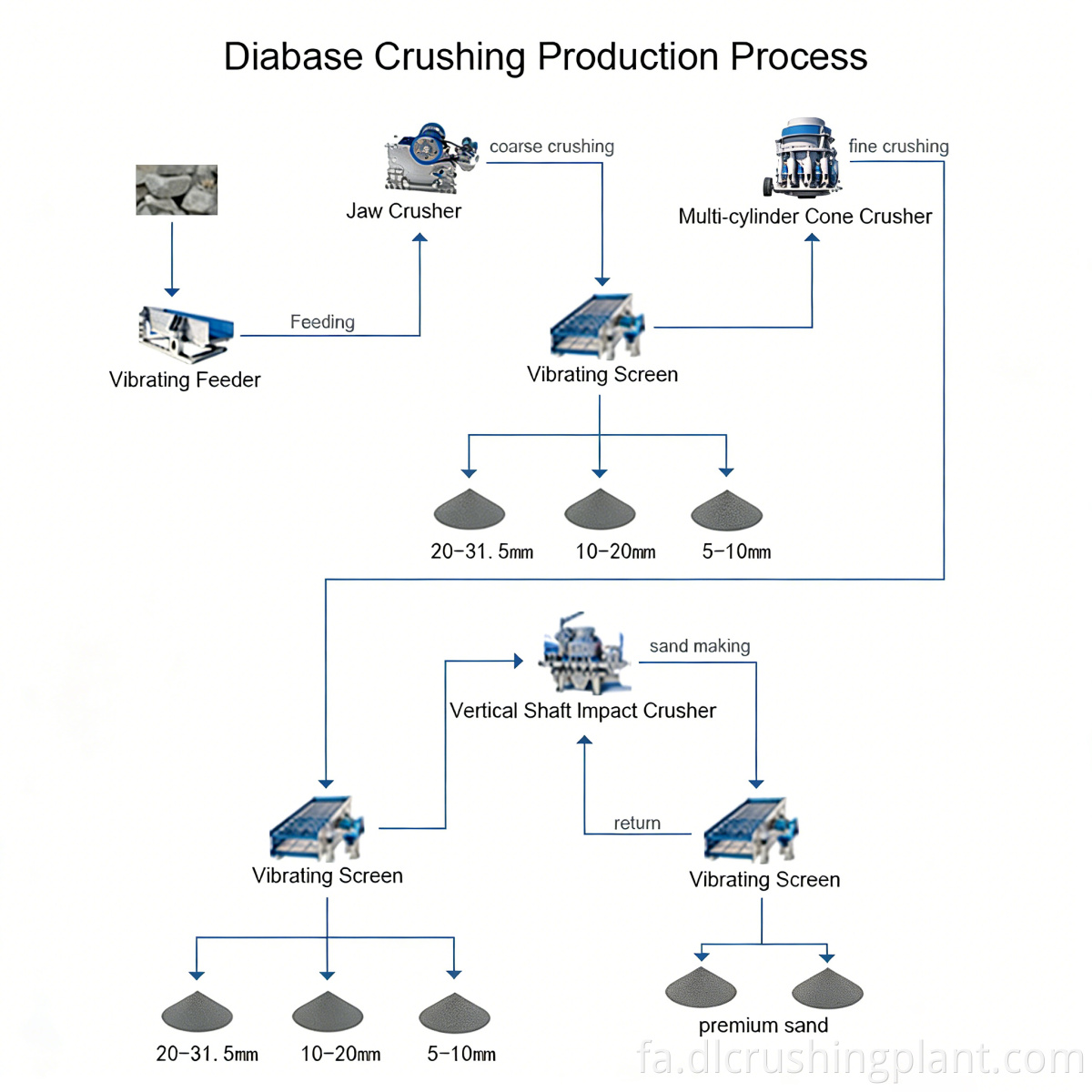

خوراک انفجار ← تغذیه یکنواخت سطل سرج ← خرد کردن اولیه فک (کاهش اولیه توده های دیاباز بزرگ) ← پیش غربالگری ارتعاشی ← خرد کردن ثانویه/ریز مخروطی (مواد بزرگ بیش از 40 میلی متر برای خرد کردن مجدد چرخش می شود) ← شکل دهی ماسه ساز ضربه ای (مواد <40 میلی متر وارد مرحله ارتعاش محصول نهایی می شود) (طبقه بندی 0-5mm/5-10mm/10-20mm/20-31.5mm) → مرحله شستشوی اختیاری (تولید مصالح تمیز) → ذخیره سازی و تخلیه محفظه

توضیحات گره: اصل خرد کردن ورقه ورقه در هر دو مرحله خرد کردن فک و مخروط اعمال می شود، که شکستگی بین ذرات را ممکن می کند و سایش فلز را کاهش می دهد. ماسه ساز ضربه ای با شکل دهی سنگ روی سنگ، ذرات کامل گرد شده را با شاخص پوسته پوسته شدن به میزان قابل توجهی کاهش می دهد. مواد بیش از 40 میلی متر به طور خودکار به سنگ شکن مخروطی برای خرد کردن مجدد باز می گردند و زباله های زیر خرد شده را از بین می برند. طراحی مدار بسته از ریختن گرد و غبار و زباله برای انطباق کامل جلوگیری می کند. مرحله شستشو اختیاری است و الزامات محتوای خاک رس دقیق برای استانداردهای بتن و سنگدانه روسازی را برآورده می کند.

طراحی طرح: بر اساس پارامترهای سختی دیاباز، الزامات اندازه هدف و مقیاس ظرفیت، طرح‌های پیکربندی کامل شامل فک + مخروط + ضربه، نمودارهای جریان فرآیند و گزارش‌های تجزیه و تحلیل درجه‌بندی محصول نهایی را ارائه می‌کند که ظرف مدت ≤5 روز کاری تحویل داده می‌شود.

ساخت تجهیزات: تولید مدولار تمام خط، با محفظه های خرد کردن و قطعات سایش تقویت شده برای شرایط دیاباز با سختی بالا. 100٪ تست تمام ماشین قبل از تحویل برای اطمینان از تطابق اجزا در شرایط کاری با سختی بالا.

نصب و راه اندازی: مهندسین مقیم برای نصب و راه اندازی کامل در محل، از جمله یکپارچه سازی سیستم مدار بسته سه مرحله ای، کالیبراسیون پارامترهای صفحه نمایش لرزشی، و آموزش عملیات، اطمینان از اینکه نرخ صلاحیت اندازه محصول نهایی در اولین راه اندازی به دست می آید.

برون سپاری عملیات و تعمیر و نگهداری: نظارت بر داده ها از راه دور، هشدارهای خطای آنلاین، بازرسی های فنی سه ماهه. قطعات سایش برای شرایط سختی بالا برای دوباره پر کردن سریع در اولویت قرار می گیرند و تاثیر خرابی برنامه ریزی نشده بر زنجیره تامین کل را به حداقل می رساند.

اتیوپی · پروژه بزرگراه دیاباز آدیس آبابا (2024)

Client Addis Infrastructure Group یک پیمانکار عمده زیرساخت بزرگراه در اتیوپی است که پروژه بزرگراه آدیس آبابا-دیره داوا را بر عهده دارد. مشخصات پروژه به سنگدانه های بتن آسفالتی با کارایی بالا، با مواد خام دیاباز که از یک معدن محلی (سختی Mohs 6.5) تهیه می شد، نیاز داشت. خط سنگ شکن تک مرحله ای موجود محصول نهایی را با شاخص پوسته پوسته شدن بیش از 20 درصد تولید می کند که نیازهای طراحی مخلوط بزرگراه را برآورده نمی کند. راه حل کلید در دست EPC Zhongyu Dingli با فک + مخروط + شکل دهی ضربه ای، تکمیل تحویل در 22 روز و نصب/راه اندازی در 20 روز اتخاذ شد. از زمان راه اندازی، به طور مداوم و پایدار در حال اجرا بوده است: نرخ صلاحیت کل نهایی 96.8٪، شاخص پوسته پوسته شدن ≤5٪، گذراندن هر دو وزارت حمل و نقل اتیوپی و استانداردهای بین المللی ASTM. شکل‌دهی سنگ روی سنگ، سنگدانه‌های دیاباز گرد شده را تولید می‌کند، با طرح مخلوط بتن آسفالتی که در اولین ارسال پذیرفته می‌شود. انتشار گرد و غبار فرآیند مدار بسته بازرسی های محیطی محلی را گذرانده است. پودر ریز دیاباز به طور همزمان برای پر کردن تثبیت بستر بازیابی می شود و نرخ استفاده از زباله بیش از 90٪ را به دست می آورد.

بازخورد مشتری: "Diabase خیلی سخت است - سنگ شکن های قبلی ما نمی توانستند آن را تحمل کنند. تغییر به ترکیب سه مرحله ای با ماشین شکل دهی، شکل ذرات به طور کامل نیازهای بزرگراه را برآورده می کند، و کنترل گرد و غبار همچنین به ما کمک کرد تا بازرسی های محیطی را به راحتی انجام دهیم."

Q1: با سخت بودن دیاباز، سایش سنگ شکن چگونه کنترل می شود؟

صفحات فک و آسترهای گوشته مخروطی از آلیاژ مقاوم در برابر سایش با منگنز بالا به طور خاص برای شرایط دیاباز با سختی بالا ساخته شده اند. میله های ضربه ای سنگ شکن ضربه ای از مواد کامپوزیت مقاوم در برابر سایش استفاده می کنند. عمر سایش تقریباً 40٪ در مقایسه با پیکربندی های استاندارد افزایش می یابد، با تامین قطعات یدکی در ≤7 روز.

Q2: آیا می توان اندازه محصول نهایی 0-31.5 میلی متر را برای برآوردن نیازهای مختلف پروژه تنظیم کرد؟

مشخصات صفحه نمایش به طور انعطاف پذیر قابل تنظیم است و خط تولید سنگ شکن دیاباز 0-5mm/5-10mm/10-20mm/20-31.5mm را پوشش می دهد. ترکیب های درجه بندی صفحه نمایش در مرحله طراحی طرح بر اساس استانداردهای طراحی ترکیب پروژه هدف سفارشی می شوند.

Q3: آیا خط سنگدانه دیاباز می تواند به طور همزمان مشخصات سنگدانه بزرگراه و بالاست راه آهن را برآورده کند؟

سیستم ذخیره‌سازی مجزای سه‌طرفه می‌تواند به طور همزمان کسری اندازه مورد نیاز برای سنگدانه‌های بزرگراه و بالاست راه‌آهن را با تنظیم ترکیب‌های ارتعاشی صفحه تولید کند و نیاز به دو خط مجزا را از بین ببرد.

Q4: آیا مرحله شستشو اجباری است؟

مرحله شستشو اختیاری است. برای سنگدانه های بتنی پیشرفته با نیاز به محتوای خاک رس ≤0.5% دستگاه ساخت ماسه دیاباز توصیه می شود. برای سنگدانه های استاندارد بزرگراه و بالاست راه آهن، مرحله شستشو را می توان حذف کرد تا سرمایه گذاری کلی کاهش یابد.

Q5: زباله دیاباز (پودر سنگ) چگونه مدیریت می شود؟

پودر سنگ دیاباز را می توان برای پر کردن تثبیت بستر، مواد خام پودر پیوند شیمیایی، پردازش دیاباز با راندمان بالا یا تولید الیاف دیاباز مذاب بازیابی کرد. نرخ بهره برداری جامع از زباله می تواند بیش از 90٪ باشد، به صفر رساندن زباله خارج از محل و کاهش هزینه های تصفیه.
