500TPH خط تولید شن و ماسه گنگ و سنگدانه با کارگاه بسته و طرح نوع پله برای خرد کردن سازگار با محیط زیست

بررسی اجمالی پروژه

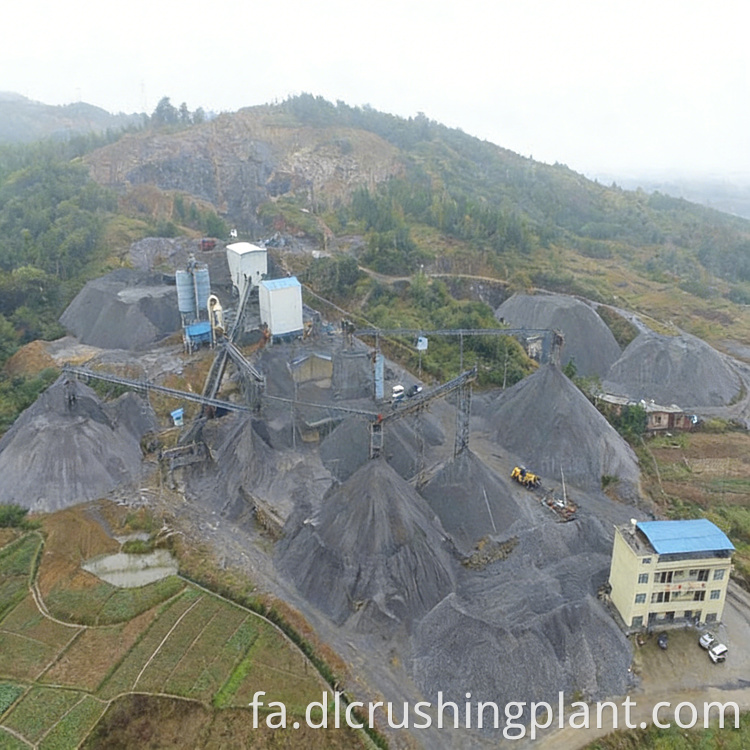

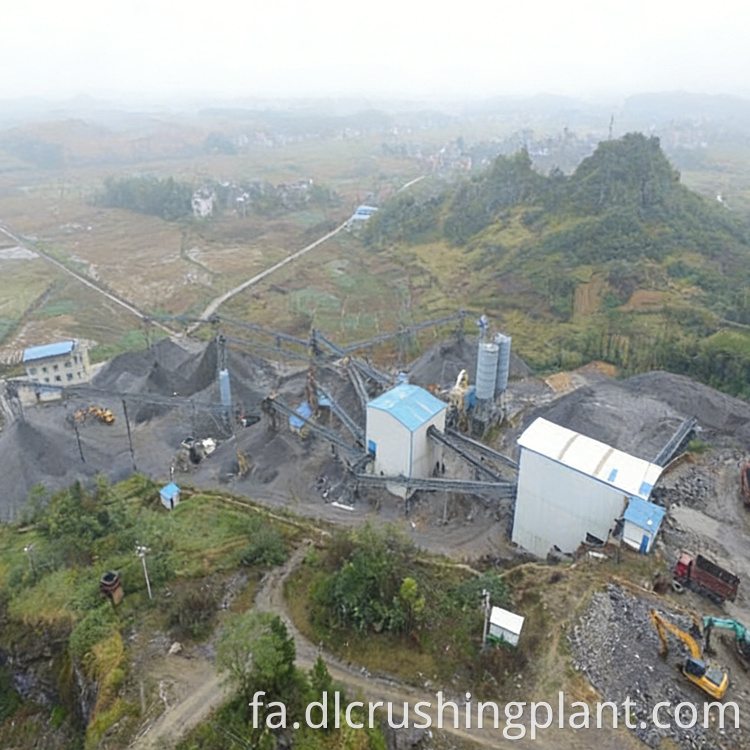

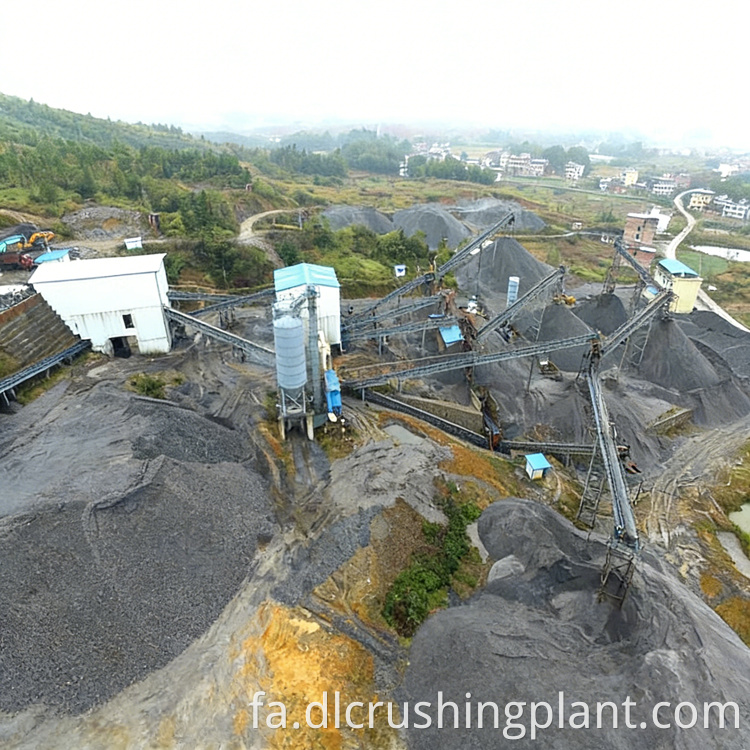

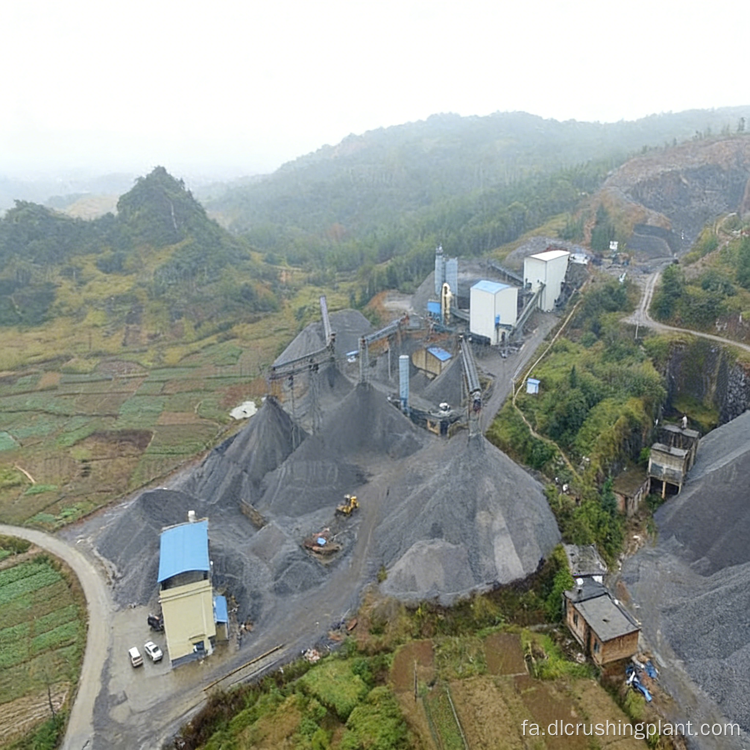

این خط تولید شن و ماسه با ظرفیت 500TPH که در چانگنینگ، هنگ یانگ، استان هونان واقع شده است، در فوریه 2015 راه اندازی شد. این پروژه باند زغال سنگ را به دانه های شن و ماسه با مشخصات مختلف پردازش می کند و نیازهای مختلف ساخت و ساز و زیرساخت را برآورده می کند. هر دو عملیات خرد کردن و غربالگری در یک کارگاه کاملاً بسته قرار می گیرند تا از انتشار گرد و غبار جلوگیری کنند و اثرات زیست محیطی را به حداقل برسانند. کل چیدمان مطابق با ارتفاع طبیعی زمین طراحی شده است، با اتخاذ یک ترتیب پله ای که ظرفیت ذخیره سازی مواد خام بزرگ و توزیع محصول نهایی را ساده می کند.

جریان فرآیند

گانگ خام به طور یکنواخت و پیوسته از قیف تغذیه به سنگ شکن چکشی سنگین از طریق فیدر ارتعاشی تغذیه می شود. پس از خرد کردن اولیه، مواد خرد شده برای طبقه بندی اندازه به صفحه ارتعاشی منتقل می شود. دانه‌های واجد شرایط مشخصات هدف مستقیماً توسط نوار نقاله‌ها به انبار محصول نهایی منتقل می‌شوند، در حالی که مواد بزرگ باقی‌مانده در صفحه لایه بالایی برای خرد کردن مجدد به سنگ شکن چکشی سنگین بازگردانده می‌شوند. این حلقه غربالگری مدار بسته درجه بندی ثابت محصول را تضمین می کند، ضایعات را کاهش می دهد و بازده کلی را به حداکثر می رساند. چیدمان پله ای، پیروی از شیب طبیعی زمین، امکان جریان مواد به کمک گرانش را بین مراحل، کاهش مصرف انرژی انتقال و ساده سازی ساختار گیاه فراهم می کند.

محتوای خدمات EPC

Zhongyu Dingli راه حل کامل EPC را برای پروژه های کلنگ بند ارائه می دهد، بررسی سایت و تجزیه و تحلیل زمین شناسی، طراحی فرآیند متناسب با ویژگی های مواد باند، ساخت و تامین تجهیزات، مهندسی عمران و ساخت کارگاه، نصب و راه اندازی، آموزش اپراتور، و پشتیبانی طولانی مدت پس از فروش را ارائه می دهد. از تجهیزات مستقل منفرد تا خطوط کامل تولید، تمام سیستم‌های خرد کردن، ساخت ماسه، غربالگری، تغذیه و انتقال تحت یک قرارداد واحد ادغام می‌شوند و کنترل برنامه، بهینه‌سازی هزینه و کیفیت ثابت را در طول چرخه عمر پروژه تضمین می‌کنند.

موارد و داده های پروژه

• مکان: Changning، Hengyang، استان هونان
• جنس: زغال سنگ
• ظرفیت: 500 TPH
• راه اندازی: فوریه 2015
• طراحی کارگاه: به طور کامل برای خرد کردن و غربال کردن بسته شده است، به منظور دستیابی به مهار موثر گرد و غبار
• چیدمان: چیدمان پله ای به دنبال ارتفاع زمین، امکان انتقال مواد به کمک گرانش و ذخیره سازی بزرگ مواد خام
• مدار فرآیند: غربالگری مدار بسته با بازگشت سایز بزرگ لایه بالایی برای خرد کردن مجدد
• محدوده محصول: دانه های شن و ماسه با مشخصات چندگانه

سوالات متداول

Q1: چرا طراحی کارگاه بسته برای خرد کردن gangue ضروری است؟

گنگ زغال سنگ به دلیل ماهیت شکننده و شکننده اش، در هنگام خرد کردن و غربال کردن، گرد و غبار ریز زیادی تولید می کند. یک کارگاه کاملاً بسته تمام نقاط انتشار را در بر می گیرد و از خروج گرد و غبار به محیط اطراف جلوگیری می کند و از رعایت مقررات سختگیرانه زیست محیطی اطمینان حاصل می کند.

Q2: چیدمان مرحله ای چه مزیتی را برای تولید کل فراهم می کند؟

با چیدمان تجهیزات در امتداد شیب طبیعی زمین، یک طرح پله ای به مواد اجازه می دهد تا بین مراحل پردازش توسط گرانش به سمت پایین جریان پیدا کنند. این امر نیاز به نوار نقاله های شیبدار و انتقال افقی را کاهش می دهد، مصرف انرژی انتقال را کاهش می دهد و دسترسی تعمیر و نگهداری را ساده می کند.

Q3: حلقه غربالگری مدار بسته چگونه بازده کل gangue را بهبود می بخشد؟

حلقه مدار بسته، به جای دور انداختن، مواد بزرگ را از صفحه لایه بالایی به سنگ شکن چکشی سنگین برمی گرداند تا دوباره خرد شود. این تضمین می‌کند که تمام مواد خام به تدریج به اندازه‌های هدف کاهش می‌یابد، خروجی محصول نهایی را به حداکثر می‌رساند و ضایعات را در عملیات پردازش gangue به حداقل می‌رساند.
