سنگ شکن چکشی دوگانه برای خط تولید سنگ آهک سنگ آهک کلسیت در مقیاس بزرگ

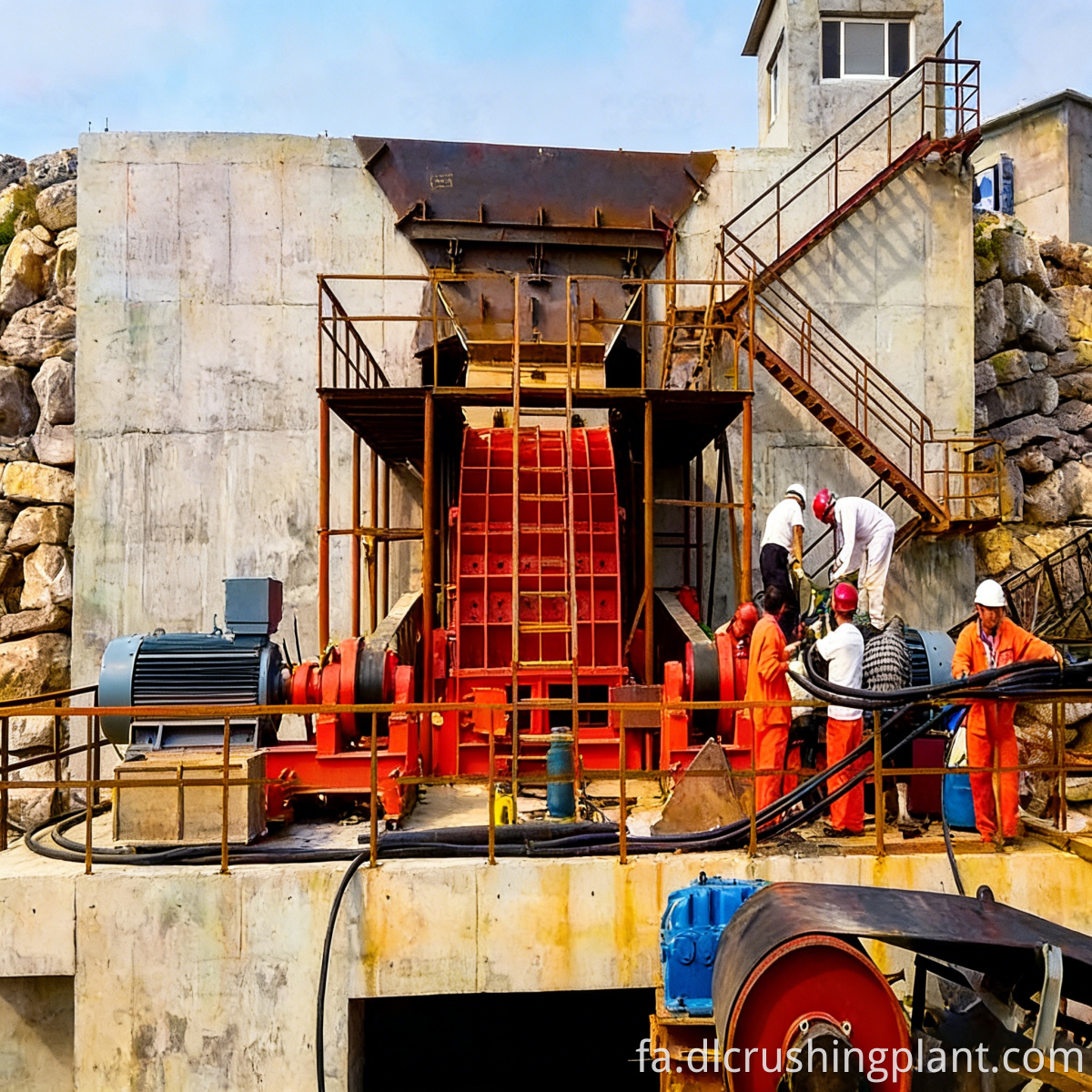

این خط تولید سنگ شکن کلسیت/سنگ آهک، با ظرفیت 1000 تن متریک در ساعت، از یک سنگ شکن دوگانه و پیکربندی سه مرحله ای استفاده می کند که دارای یک سنگ شکن چکشی سنگین PCZ1620 برای خردایش اولیه و یک سنگ شکن چکشی PC1220 برای خرد کردن مجدد ثانویه در مدار خرد کردن مجدد ثانویه است. این دستگاه مجهز به صفحه ارتعاشی دایره‌ای سنگین YKZ برای درجه‌بندی است که چهار درجه مصالح نهایی تولید می‌کند: پودر سنگ، 0.5-1 میلی متر، 1-2 میلی متر و 1-3 میلی متر. PCZ1620 مسئول خرد کردن درشت اولیه و شکل دادن به قطعات بزرگ سنگ خام است، در حالی که PC1220 که به عنوان یک واحد خرد کن چرخشی عمل می کند، فقط مواد بزرگی را که از صفحه نمایش برای خرد کردن مجدد بازگردانده می شود، پردازش می کند. این به طور موثر از خرد شدن بیش از حد کل جریان مواد جلوگیری می کند و هم عملکرد بالا و هم شکل ذرات بهینه را تضمین می کند. این سیستم برای پایگاه های تولید سنگدانه در مقیاس بزرگ، کارخانه های بتن آماده و پروژه های زیرساخت بزرگراه مناسب است.

چالش های کلیدی: سنگ شکن های تک واحدی که با ظرفیت 1000 متریک تن در ساعت کار می کنند، اغلب از نرخ بالای خرد شدن رنج می برند، که در نتیجه نسبت بسیار بالایی از پودر ریز به وجود می آید که قیمت فروش محصول نهایی را کاهش می دهد. راه‌حل‌هایی که شامل چندین واحد با مشخصات یکسان هستند، نیاز به سرمایه‌گذاری بالا، اشغال فضای وسیع و مصرف انرژی قابل توجهی دارند. تعداد اندازه های محصول نهایی محدود است و درجه بندی دقیق نیست.

نکات برجسته راه حل: تقسیم کار بین دو واحد اصلی - PCZ1620 خرد کردن اولیه را برای اطمینان از ظرفیت تولید انجام می دهد، در حالی که PC1220 خرد کردن ریز را در مدار چرخش برای کنترل اندازه ذرات انجام می دهد و نرخ بیش از حد خرد شدن را به زیر 8٪ کاهش می دهد. ظرفیت توان بالای صفحه نمایش سنگین YKZ با ظرفیت تولید 1000 متریک تن مطابقت دارد و چهار مشخصات را در یک فرآیند غربالگری چهار مرحله ای ایجاد می کند. پیکربندی فشرده، مصرف برق خاص را تا 15 درصد در مقایسه با یک فرآیند سه مرحله ای با استفاده از تجهیزاتی با مشخصات مشابه کاهش می دهد.

سنگ معدن کلسیت/سنگ آهک خام ← تغذیه یکنواخت از طریق فیدر ارتعاشی سنگین ← خردایش اولیه در یک گذر با استفاده از سنگ شکن چکشی سنگین PCZ1620 ← مخلوط خرد شده برای دانه بندی چند مرحله ای وارد صفحه ارتعاشی دایره ای سنگین YKZ می شود. سنگدانه های تمام شده 1 تا 3 میلی متر در سطل های جداگانه ذخیره می شوند ← مواد بزرگ از صفحه نمایش قبل از بازگشت به YKZ برای غربالگری مجدد وارد سنگ شکن چکشی PC1220 برای خرد کردن ریز مجدد می شود. PC1220 فقط مواد را برمی گرداند و در خرد کردن تمام حجم فرآیند اصلی شرکت نمی کند. نرخ بیش از حد خرد شدن قابل کنترل است و میزان ضایعات زیر 8٪ است.

طراحی: ارزیابی منابع معدن، تست سختی و ترکیب سنگ معدن، طرح سایت در مقیاس 1000 متری، انتخاب و تطبیق تجهیزات، و ارزیابی اثرات زیست محیطی. تولید تجهیزات: فیدرهای سنگین، سنگ شکن های چکشی سنگین PCZ1620، سنگ شکن های چکشی PC1220، صفحه های ارتعاشی دایره ای سنگین YKZ، سیستم های انتقال، جمع آوری گرد و غبار، توزیع نیرو و سیستم های کنترل متمرکز - همه در داخل کشور تولید می شوند و دارای گواهینامه استاندارد CE/ISO هستند. نصب و راه اندازی: 20 تا 30 روز برای نصب کامل خط و اجرای آزمایشی یکپارچه تا زمانی که ظرفیت کامل تولید و استانداردهای عملکرد برآورده شود. مدیریت عملیات و تعمیر و نگهداری: آموزش اپراتور، گارانتی 1 ساله تجهیزات اصلی، پشتیبانی موجودی قطعات یدکی و تشخیص از راه دور.

پروژه کارخانه سنگدانه کالیمانتان، اندونزی: 1000 تن متریک در ساعت پردازش سنگ آهک. این فرآیند دارای یک سنگ شکن چکشی سنگین PCZ1620 برای خرد کردن اولیه، یک سنگ شکن چکشی PC1220 برای خرد کردن ثانویه در یک سیستم مدار بسته و یک صفحه ارتعاشی سنگین YKZ برای طبقه بندی چهار مرحله ای است که پودر سنگ آهک و سنگدانه های سه درجه تولید می کند. نرخ بیش از حد خرد شدن 7.5 درصد و نرخ بازده 93.5 درصد است. PC1220 تنها حدود 18 درصد از مواد برگشتی با اندازه بزرگ را پردازش می کند و مصرف انرژی را 14 درصد در مقایسه با یک فرآیند سه مرحله ای با همان مشخصات کاهش می دهد. این کارخانه به مدت دو سال از زمان راه اندازی به طور مداوم با ظرفیت کامل کار می کند.

بازخورد مشتری: "طراحی سنگ شکن دوگانه هوشمند است - PCZ1620 بار اصلی را کنترل می کند در حالی که PC1220 فقط مواد بازگردانده شده را پردازش می کند. خرد شدن بیش از حد به کمتر از 8٪ کاهش یافت و بازده محصول ما به 93.5٪ رسید. صفحه نمایش YKZ 1000 TPH را بدون هیچ گونه گلوگاه و گلوگاه اکسل کنترل می کند."

س: تفاوت بین سنگ شکن چکشی چرخشی PC1220 و سنگ شکن چکشی اصلی PCZ1620 چیست؟ چرا آنها واحدهای مجزا هستند؟

پاسخ: PCZ1620 یک سنگ شکن چکشی سنگین با دهانه تغذیه بزرگ و نسبت خرد کردن بالا است که مسئول خرد کردن درشت اولیه قطعات بزرگ سنگ خام در یک پاس است. PC1220 یک سنگ شکن چکشی استاندارد است که محصول نهایی ریزتر و یکنواخت تری تولید می کند و فقط مواد بزرگی را که از صفحه نمایش برگردانده می شود برای خرد کردن ریز مدیریت می کند. پروژه EPC برای خط تولید سنگ آهک خرد شده کلسیت دلیل استفاده از دو واحد مجزا جلوگیری از خرد شدن بیش از حد ناشی از پردازش کل جریان مواد از طریق خرد کردن ریز است. در عوض، فقط مواد غیر منطبق تحت پردازش خوب قرار می‌گیرند که در نتیجه بازده محصول بهتر و مصرف انرژی کمتر می‌شود. سازنده تجهیزات غربالگری و خرد کردن چند مرحله‌ای برای درجه‌بندی سنگ آهک.

س: برای یک خط تولید با ظرفیت 1000 تن در ساعت چقدر فضا لازم است؟

A: بخش فرآیند هسته تقریباً به 200 × 120 متر با مساحت کل حدود 24000 متر مربع نیاز دارد. صادرات تجهیزات معدن سنگ آهک با ظرفیت بالا برای پردازش سنگ این طرح را می توان به صورت مستقیم یا L شکل بر اساس توپوگرافی سایت معدن سفارشی کرد. کل مصرف برق کل خط تقریباً 750 تا 850 کیلو وات با مصرف انرژی حدود 1.2 کیلووات ساعت در هر تن متریک است.

یک راه حل استخراج سفارشی دریافت کنید
