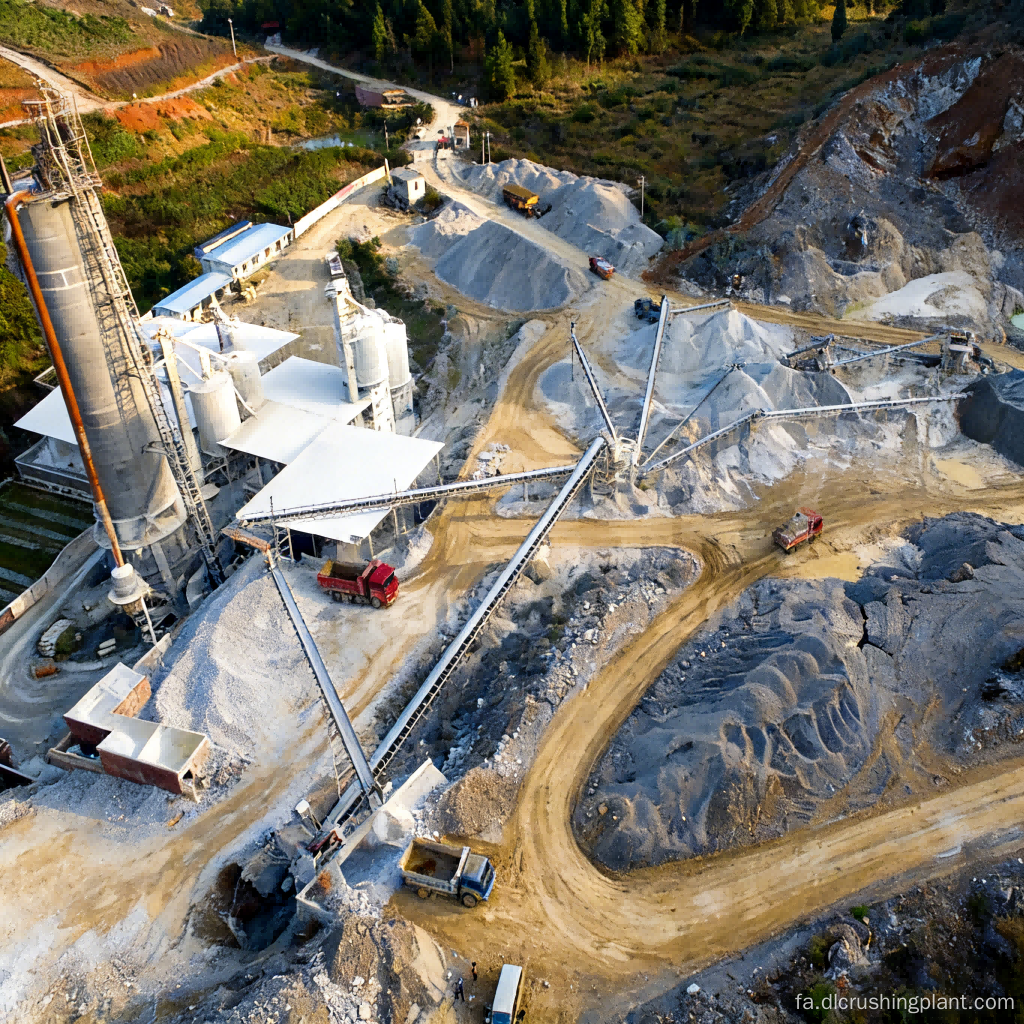

خط خرد کردن و پردازش پودر کربنات کلسیم مقرون به صرفه با پیکربندی ساده

پروژه یکپارچه سازی شن و ماسه کربنات کلسیم و تولید پودر

نمای کلی پروژه خط تولید کربنات کلسیم

این خط تولید دارای ظرفیت طراحی 200 تن در ساعت است که از یک پیکربندی فرآیند کوتاه ساده با واحدهای تجهیزات اصلی کمتر، سرمایه گذاری اولیه کم و بهره برداری و نگهداری ساده استفاده می کند. این شرکت به طور همزمان پودر کربنات کلسیم، شن و ماسه تولیدی، و سنگدانه‌های چند مشخصات را تولید می‌کند و نیازهای بازار را در زمینه مصالح ساختمانی، پرکننده‌های شیمیایی، عوامل گوگردزدایی و افزودنی‌های خوراک برآورده می‌کند.

این خط به‌روزرسانی‌های زیست‌محیطی را تکمیل کرده است، با ساختارهای کاملاً محصور در سراسر همراه با سیستم جمع‌آوری گرد و غبار کیسه‌ای با راندمان بالا، به عملیات بدون گرد و غبار در محل تولید با غلظت انتشار مطابق با استانداردهای زیست‌محیطی ملی و بین‌المللی دست می‌یابد. در شرایط بهینه، ظرفیت واقعی می تواند از 200 تن در ساعت فراتر رود و به مشتریان کمک می کند تا اهداف تولید را زودتر از موعد مقرر محقق کنند.

نقاط اصلی درد: اول، معادن کربنات کلسیم کوچک تا متوسط ​​بودجه سرمایه گذاری محدودی دارند و خطوط سنتی چند مرحله ای به واحدهای تجهیزات متعدد، زمین های بزرگ و دوره های بازپرداخت طولانی نیاز دارند. دوم، تولید پودر کربنات کلسیم حجم زیادی از گرد و غبار تولید می کند که خطرات عدم انطباق با تعلیق و اصلاح تولید را به همراه دارد. ثالثاً، خطوط با ظرفیت پایین دارای هزینه‌های عملیاتی واحد بالایی هستند، با مصرف انرژی در هر تن و هزینه‌های نیروی کار به طور مداوم بالاست.

نکات برجسته راه حل: سنگ شکن چکشی سنگین PCZ به عنوان تجهیزات سنگ شکن اولیه عمل می کند و خرد کردن درشت و متوسط ​​را در یک ماشین تکمیل می کند - فرآیند را ساده می کند و تعداد تجهیزات را تا بیش از 50 درصد کاهش می دهد. نسبت کاهش زیاد و سرعت تشکیل یک پاس بالا، مصرف انرژی در هر تن را تقریباً 25٪ در مقایسه با محلول های سنگ شکن فکی + ضربه ای سنتی کاهش می دهد. خط کامل مجهز به جمع کننده های گرد و غبار کیسه ای پالس جت و محفظه های کاملاً بسته است که غلظت گرد و غبار کارگاه را زیر 10 میلی گرم بر متر مکعب نگه می دارد. پیکربندی غربالگری انعطاف پذیر است و امکان تنظیم نسبت خروجی پودر، ماسه و کل را در صورت نیاز فراهم می کند.

جریان فرآیند خط تولید کربنات کلسیم

مرحله 1 - تغذیه: کربنات کلسیم جریان معدن به طور مساوی به سنگ شکن اولیه توسط یک فیدر ارتعاشی، با کنترل فرکانس متغیر نرخ تغذیه برای مطابقت با ظرفیت پردازش پایین دست، وارد سنگ شکن اولیه می شود.

مرحله 2 - خرد کردن و شکل دهی اولیه: سنگ شکن چکشی سنگین PCZ با استفاده از اصول ضربه چکش با سرعت بالا برای نسبت کاهش بالا بدون نیاز به سنگ شکن فکی قبلی، خوراک ≤600 میلی متر را به زیر 50 میلی متر کاهش می دهد.

مرحله 3 - غربالگری طبقه بندی: مواد خرد شده وارد یک صفحه ارتعاشی دایره ای چند طبقه می شوند، جایی که با اندازه ذرات به پودر (<5 میلی متر)، ماسه تولیدی (0-5 میلی متر)، سنگدانه های کوچک (5-15 میلی متر) و سنگدانه های درشت (15-30 میلی متر) جدا می شوند. مواد بزرگ به طور خودکار برای چرخش مجدد به سنگ شکن چکشی باز می گردند.

مرحله 4 - جمع آوری و بازیابی گرد و غبار: تمام نقاط مولد گرد و غبار در ایستگاه های خرد کردن، غربالگری و انتقال به هودهای جمع آوری مجهز هستند که از طریق کانال به یک جمع کننده گرد و غبار کیسه ای پالس جت متصل می شوند. پودر جمع آوری شده به عنوان محصول نهایی بازیابی می شود و هوای تمیز مطابق با استانداردها تخلیه می شود.

مرحله 5 - انتقال و ذخیره سازی: محصولات تمام شده هر درجه توسط نوار نقاله های مهر و موم شده به سیلوهای مربوطه، مجهز به سیستم های توزیع خودکار مواد و توزین/بارگیری حمل می شود.

محتوای خدمات EPC خط تولید کربنات کلسیم

طراحی طرح: بر اساس ذخایر معدن، درجه کربنات کلسیم (محتوای CaCO3)، ساختار محصول هدف و بودجه سرمایه‌گذاری، ما راه‌حل‌های انتخاب سنگ شکن و جمع‌آوری گرد و غبار را سفارشی می‌کنیم و طرح‌بندی خطوط سه بعدی و محاسبات ROI را ارائه می‌کنیم.

ساخت تجهیزات: تجهیزات اصلی (سنگ شکن چکشی سنگین، صفحه های ارتعاشی، جمع کننده های گرد و غبار، نوار نقاله ها) خود ساخته و ساخته می شوند و هر دستگاه قبل از تحویل آزمایش و بازرسی می شود، همراه با گزارش تست عملکرد.

نصب و راه اندازی: مهندسان برای کارهای عمرانی و نصب تجهیزات راهنمایی در محل ارائه می دهند، راه اندازی یکپارچه را تا زمانی که خط به 72 ساعت انطباق کامل با بار کامل برسد، انجام می دهند، در حالی که به طور همزمان آموزش اپراتور را تکمیل می کنند.

برون سپاری عملیات و تعمیر و نگهداری: بسته های O&M اختیاری که بازرسی های منظم، تامین قطعات یدکی، تعمیر و نگهداری سیستم جمع آوری گرد و غبار و پشتیبانی فنی از راه دور را پوشش می دهد.

مورد پروژه خط تولید کربنات کلسیم

پروژه پردازش پودر کربنات کلسیم و سنگدانه پراک مالزی. مشتری یک شرکت محلی فرآوری پودر کربنات کلسیم است که معدن آن قبلاً بر صادرات سنگ معدنی با ارزش افزوده کم و حاشیه سود متمرکز بود. Zhongyu Dingli یک خط تولید پودر و سنگ شکن کربنات کلسیم 200 تن در ساعت را طراحی و تحویل داد.

از زمان راه اندازی، ظرفیت واقعی به 220 تن در ساعت رسیده است که پودر (200-325 مش) تقریباً 35٪ و ماسه و سنگدانه های تولیدی تقریباً 65٪ را تشکیل می دهد. پس از راه‌اندازی سیستم جمع‌آوری گرد و غبار کاملاً محصور، غلظت گرد و غبار کارگاهی به زیر 8 میلی‌گرم بر متر مکعب رسید و در اولین تلاش از پذیرش محیط‌زیست DOE مالزی عبور کرد. در مقایسه با مدل قبلی برون سپاری، هزینه های تولید جامع مشتری تقریباً 30 درصد کاهش یافت.

بازخورد مشتری: "سرمایه گذاری خط Zhongyu Dingli در حد بودجه ما بود. از نصب تا راه اندازی فقط 4 ماه طول کشید، و عملکرد جمع آوری گرد و غبار بسیار فراتر از انتظارات بود - تایید زیست محیطی در اولین تلاش به تصویب رسید. خط از آن زمان تا کنون به طور پایدار کار می کند، و ما از ROI بسیار راضی هستیم."

سوالات متداول خط تولید کربنات کلسیم

Q1: کل سرمایه گذاری تقریبی برای یک خط 200TPH چقدر است و دوره بازپرداخت چقدر است؟

A: بسته به پیکربندی، سرمایه گذاری تجهیزات اصلی معمولاً در محدوده معقولی است، با سرمایه گذاری کامل EPC که بر اساس سایت و تأسیسات کمکی سیستم تولید کربنات کلسیم متفاوت است. بر اساس مرجع مورد مالزی، در شرایط معمولی پودر کربنات کلسیم و شرایط کل بازار، دوره بازپرداخت تقریباً 2-3 سال است.

Q2: آیا خط می تواند به طور همزمان پودر با درجه های مختلف ظرافت تولید کند؟

A: نسخه پایه مخلوط پودر-شن کمتر از 5 میلی متر تولید می کند. برای پودر ریز مش 200-800، آسیاب های ریموند اضافی یا آسیاب های غلتکی عمودی را می توان اضافه کرد تا یک سیستم آسیاب و طبقه بندی، خط تولید کربنات کلسیم را ایجاد کند که امکان تخصیص پودر، ماسه و سنگدانه بر اساس تقاضا را فراهم می کند.

Q3: آیا نگهداری سیستم جمع آوری گرد و غبار آسان است؟ کیسه های فیلتر چقدر عمر می کنند؟

A: جمع کننده گرد و غبار کیسه ای پالس جت از تمیز کردن خودکار PLC با روش های تعمیر و نگهداری ساده استفاده می کند. در شرایط کارکرد کربنات کلسیم، عمر کیسه فیلتر تقریباً 12 تا 18 ماه است، با هزینه تعویض کم و قابلیت تعویض کیسه ها به صورت جداگانه بدون توقف تولید.

Q4: خط 200TPH به چند اپراتور نیاز دارد؟

A: خط به طور خودکار کار می کند و به 3-4 نفر در هر شیفت نیاز دارد (شامل اپراتور کنترل مرکزی، بازرس گشت و اپراتور لودر).

Q5: آیا Zhongyu Dingli خدمات محلی در مالزی دارد؟

پاسخ: این شرکت دارای یک دفتر منطقه ای و انبار قطعات یدکی در کوالالامپور است، کارخانه کربنات کلسیم با حجم بالا که تحویل قطعات یدکی را ظرف 48 ساعت و خدمات مهندسی در محل را ظرف 72 ساعت ارائه می دهد. بیش از 30 خط تولید در سراسر آسیای جنوب شرقی مستقر شده است.
