خط تولید سنگدانه معدن کلسیت و شن و ماسه با فرآیند ترکیبی خرد کردن و شستشو

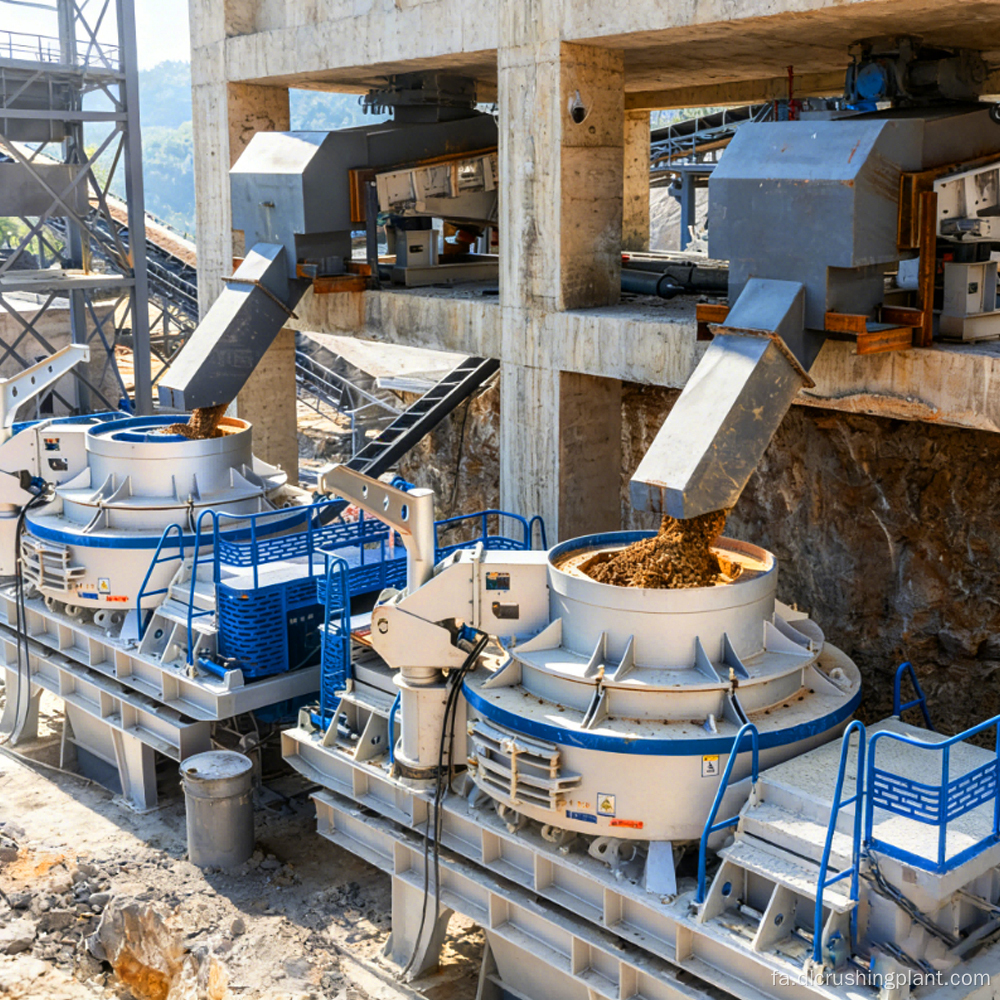

این خط تولید سالانه 2 میلیون تن ظرفیت دارد و فرآیند ترکیبی "خرد + شستشو" را اتخاذ می کند. این دستگاه مجهز به یک سنگ شکن چکشی سنگین PCZ1820 برای خرد کردن درشت، یک سنگ شکن ضربه ای HCS1523 برای خرد کردن و شکل دهی ریز، و دو دستگاه سنگ شکن ضربه ای شفت عمودی VSI1263 برای ساخت شن و ماسه عمیق است که با صفحه های ارتعاشی چند طبقه، واشرهای شن و ماسه مارپیچ، سیستم بازیابی شن و ماسه ریز و سیستم پرس ضخیم و دستگاه آبگیری تکمیل می شود. این خط به طور همزمان چهار محصول نهایی را تولید می کند: شن و ماسه تولیدی 0-5 میلی متر، سنگدانه های 5-10 میلی متر، سنگ خرد شده 10-20 میلی متر، و سنگ خرد شده 20-31.5 میلی متر.

این خط عمدتاً در تولید سنگدانه در مقیاس بزرگ و تولید شن و ماسه برای معادن کلسیت / سنگ آهک استفاده می شود. محصولات نهایی کارخانه‌های بچینگ بتن، زیرساخت‌های جاده‌ای، پرکننده‌های پوششی پیشرفته، مواد خام مرمر مصنوعی و مواد خام شیشه و سرامیک در زمینه‌های با ارزش افزوده بالا را پوشش می‌دهند.

نقاط درد اصلی: اول اینکه خاک رس روی سطح بدنه سنگ معدن به سختی حذف می شود و در نتیجه در ساخت ماسه خشک میزان رس زیاد می شود. دوم، فاضلاب شستشوی سنتی استانداردهای تخلیه را برآورده نمی کند. سوم، نرخ بازیابی شن ریز کم در طول خروجی چند مشخصات به طور همزمان. چهارم، سختی کم کلسیت باعث خرد شدن بیش از حد در حین ساخت ماسه می شود که منجر به محتوای بیش از حد پودر سنگ می شود.

نکات برجسته راه حل: در انتهای سنگ شکن، سنگ شکن چکشی سنگین PCZ1820 سنگ شکن فکی را در یک مرحله جایگزین می کند و فرآیند را ساده می کند. در پایان ساخت ماسه، اصول سنگ روی سنگ VSI باعث کاهش خرد شدن بیش از حد می شود. در انتهای شستشو، واشر شن و ماسه مارپیچی همراه با واحد بازیابی شن و ماسه ریز و آبگیری، محتوای خاک نهایی محصول نهایی <1٪ و بازیابی ماسه ریز > 95٪ را به دست می آورد. پساب پس از ضخیم شدن و پرس فیلتر دوباره به گردش در می آید و دبی صفر حاصل می شود.

مرحله معدن: حفاری پایین سوراخ ← انفجار با عمق متوسط ​​← بارگیری بیل مکانیکی هیدرولیک → حمل و نقل با کامیون کمپرسی معدن به محل تخلیه معدن.

مرحله پردازش: فیدر ارتعاشی ZGC2050 → سنگ شکن چکشی سنگین PCZ1820 خرد کردن درشت (خوراک ≤800 میلی متر) → تسمه نقاله از راه دور → تغذیه کننده ZG1223 → سنگ شکن ضربه ای HCS1523 خرد کردن ریز سنگ شکن ضربه ای HCS1523 → خرد کردن ریز سنگ شکن ضربه ای HCS1523 → 2YKZ3 ← فیدر ZG1223 ← ساخت شن و ماسه شفت عمودی VSI1263 ← غربالگری دقیق 3YKZ3680S ← ساخت ماسه عمیق دوم VSI1263 ← طبقه بندی دقیق 2YKZ3070S ← شن و ماسه تمام شده وارد مرحله شستشو می شود.

مرحله شستشو: شن و ماسه تولیدی < 5 میلی متر ← شستشو و رس زدایی با ماسه مارپیچ LXS1890 ← واحد بازیابی شن و ماسه ریز و آبگیری XSH2455 → ذخیره سازی محصول نهایی. فاضلاب ← مخزن جمع آوری ← مخزن غلیظ کننده دوغاب ← فیلتر پرس صفحه و قاب ← گردش مجدد آب تمیز / تخلیه خشک کیک فیلتر.

طراحی طرح: پوشش توسعه طرح معدن، آزمایش فرآیند خرد کردن و شستشو، محاسبه تعادل آب، مدل‌سازی سه بعدی کارخانه، و طرح‌بندی سایت و طراحی حمل‌ونقل.

ساخت تجهیزات: تجهیزات اصلی از جمله سنگ شکن چکشی سنگین، سنگ شکن ضربه ای، سازنده شن و ماسه VSI، واشر شن و ماسه، واحد آبگیری، تجهیزات غربالگری و انتقال همگی خود ساخته و ساخته شده اند و هر دستگاه قبل از تحویل آزمایش می شود.

نصب و راه اندازی: راهنمایی در محل برای کارهای عمرانی، نصب، طرح لوله کشی، و راه اندازی یکپارچه تمام خط، با تمرکز کلیدی بر تعادل آب سیستم شستشو و نرخ بازیابی شن و ماسه ریز، پذیرش 72 ساعته بار کامل.

برون سپاری عملیات و تعمیر و نگهداری: بسته های O&M اختیاری که بازرسی های منظم، تعویض قطعات سایش برنامه ریزی شده، تامین مواد شیمیایی تصفیه آب، و تشخیص خطا از راه دور را پوشش می دهد، که OEE> 85% را تضمین می کند.

فیلیپین سبو کلسیت سنگدانه و ساخت شن و ماسه پردازش یکپارچه پروژه EPC. مشتری یک گروه بزرگ مصالح ساختمانی و معدنی محلی با ذخایر معدنی بیش از 80 میلیون تن، خلوص کلسیت CaCO3 > 98 درصد و سفیدی > 90 درصد است. Zhongyu Dingli یک خط یکپارچه خرد کردن و شستشو با ظرفیت 2 میلیون تن سالانه تحویل داد.

از زمان راه اندازی، تولید سالانه به 2.1 میلیون تن رسیده است. شن و ماسه تولیدی شسته شده 0-5 میلی متری دارای محتوای خاک رس <0.5% است، مدول ظرافت قابل تنظیم از 2.5 تا 2.9، مطابق با استانداردهای ASTM C33 و DPWH فیلیپین. محتوای خاک رس سنگدانه <0.3٪. سیستم فاضلاب با صفر تخلف زیست محیطی به گردش 100 درصدی می رسد. شن و ماسه ممتاز شسته شده با 40 درصد حق بیمه نسبت به شن و ماسه رودخانه محلی به فروش می رسد.

بازخورد مشتری: "محلول خرد کن و شستشوی Zhongyu Dingli دقیقاً مشکل اصلی ما در مورد محتوای خاک رس بالا در کلسیت را حل کرد. خط به طور پایدار کار می کند و سرعت پاسخ پس از فروش قابل اعتماد است."

Q1: تفاوت بین کلسیت و سنگ آهک معمولی چیست؟ آیا خط برای هر دو جهانی است؟

پاسخ: کلسیت جزء معدنی اولیه سنگ آهک است. کلسیت با خلوص بالا سفیدی بیشتری دارد. سیستم پردازش کلسیت با ظرفیت بالا این خط برای هر دو کاملاً جهانی است و فقط به تنظیمات دیافراگم صفحه هنگام تعویض مواد نیاز دارد.

Q2: آیا فرآیند شستشو آب بیش از حد مصرف می کند؟ آیا می توان از آن در مناطق کم آب استفاده کرد؟

A: نرخ گردش مجدد فاضلاب > 90٪، با ترکیب آب شیرین تنها 0.3-0.5 تن در هر تن ماده. در مناطق کم‌آب، می‌توان سیستم‌های جمع‌آوری آب باران را پیکربندی کرد یا جایگزین‌های طبقه‌بندی شن و ماسه خشک + هوا را ارائه داد.

Q3: تأثیر پیکربندی نکردن واحد بازیافت شن و ماسه ریز و آبگیری چیست؟

A: این واحد بیش از 95٪ ماسه ریز 0.075-0.6 میلی متر را از فاضلاب بازیابی می کند و بازده را 10٪ -15٪ افزایش می دهد. طراحی کارآمد کارخانه سنگ شکن کلسیت بدون آن، ماسه ریز از بین می رود و بار تصفیه دوغاب افزایش می یابد.

Q4: کیک فیلتر از فیلتر پرس چگونه اداره می شود؟

پاسخ: کیک فیلتر دارای رطوبت کمتر از 25٪ است و می تواند برای پر کردن گوف، احیای محل معدن و پوشش خاک استفاده شود، یا به گیاهان آجر فروخته شود. زباله خطرناکی نیست.

Q5: آیا Zhongyu Dingli قابلیت های خدماتی در فیلیپین و آسیای جنوب شرقی دارد؟

A: یک دفتر منطقه ای و انبار قطعات یدکی در مانیل نگهداری می شود، با تحویل قطعات یدکی ظرف 48 ساعت و خدمات مهندس در محل در 72 ساعت. تجهیزات تولید کلسیت در مقیاس بزرگ بیش از 20 خط مشابه در آسیای جنوب شرقی تحویل داده شده است.
