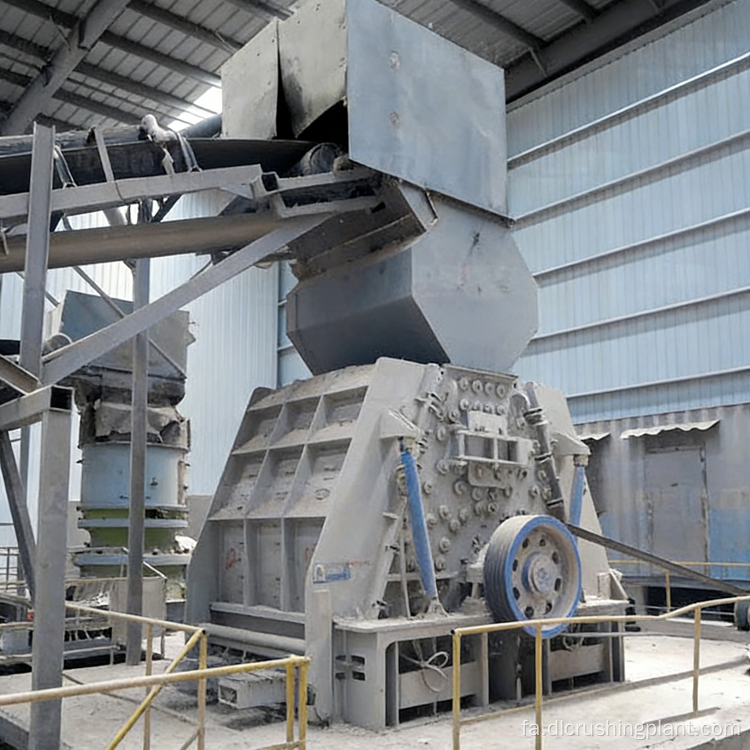

سیستم سنگ شکن گرانیت 300 TPH با سنگ شکن سنگ سخت دو حفره ای برای شکل ذرات برتر و هزینه سایش پایین.

بررسی اجمالی پروژه

این سیستم سنگ شکن گرانیت 300 TPH که در چینگدائو، استان شاندونگ واقع شده است، برای یک شرکت مصالح ساختمانی متخصص در تولید سنگدانه های سخت طراحی شده است. گرانیت با سختی Mohs 7 و محتوای سیلیس بالا، چالش‌های مهمی از جمله سایش شدید تجهیزات، شکل ضعیف ذرات ناشی از خرد کردن معمولی و هزینه‌های عملیاتی بالا را به همراه دارد. پس از بازدید از کارخانه Zhongyu Dingli در سال 2021 و بازرسی عملیات تجهیزات در مناطق مجاور مانند Linyi و Weifang، شرکت سنگ شکن سنگ سخت دو حفره DLKPC را انتخاب کرد که تحت تأثیر شکل ذرات مکعبی عالی محصولات نهایی و سایش بسیار کم قطعات فرسوده قرار گرفت. این سیستم سنگدانه های شن و ماسه با مشخصات متعدد از جمله 0-5 میلی متر، 5-10 میلی متر، 10-20 میلی متر و 16-31.5 میلی متر تولید می کند که نیازهای مختلف ساخت و ساز و زیرساخت را برآورده می کند.

جریان فرآیند

گرانیت خام به طور یکنواخت از قیف به سنگ شکن سنگ سخت دو حفره ای DLKPC از طریق فیدر ارتعاشی وارد می شود. طراحی متقارن دو حفره ای به هر حفره اجازه می دهد تا مواد بیشتری را به طور همزمان در خود نگه دارد و خرد کردن اولیه با توان بالا را با یک دستگاه امکان پذیر می کند. سپس سنگدانه های خرد شده برای درجه بندی دقیق چند مرحله ای به صفحه ارتعاشی 3 لایه سنگین منتقل می شوند. سنگدانه های واجد شرایط هر مشخصات هدف از طریق نوار نقاله به انبارهای محصول نهایی مربوطه هدایت می شوند، در حالی که مواد بزرگ از لایه غربالگری بالایی برای خرد کردن مجدد در یک حلقه مدار بسته به سنگ شکن DLKPC بازگردانده می شوند. روتور سنگ شکن DLKPC قابلیت چرخش رو به جلو و معکوس را دارد و سرهای چکش را می توان برای استفاده مجدد معکوس کرد و عملاً عمر مفید آنها را قبل از تعویض دو برابر کرد. شکاف بین سر چکش و آستر ضربه را می توان از طریق سیستم کنترل برای کنترل اندازه تخلیه تنظیم کرد و اطمینان حاصل کرد که شکل ذرات محصولات نهایی به طور مداوم از استانداردهای مشخص شده برای مصالح ساختمانی فراتر می رود. برای پروژه‌هایی که نیاز به شن و ماسه تولیدی دارند، می‌توان یک ماسه‌ساز ضربه‌ای شافت عمودی اختیاری را در پایین دست ادغام کرد تا سنگدانه‌های ریز را به ماسه گرانیتی با کیفیت بالا پردازش کند.

محتوای خدمات EPC

Zhongyu Dingli یک راه حل کامل EPC برای پروژه های سنگدانه گرانیت، شامل بررسی سایت و تجزیه و تحلیل زمین شناسی، طراحی فرآیند بهینه سازی شده به طور خاص برای مواد با سختی بالا، تولید و تامین تجهیزات، مهندسی عمران و ساخت کارگاه، نصب و راه اندازی، آموزش اپراتور و پشتیبانی طولانی مدت پس از فروش ارائه می دهد. این شرکت راه حل های خرد کردن و فرآوری سفارشی را برای طیف کاملی از مواد از جمله سنگ آبی، سنگ آهک، بازالت، گرانیت، سنگریزه، سنگ زغال سنگ، کلسیت، سنگ کوارتز، دولومیت، سنگ آهن، باریت، دیاباز، توف، و سنگ آهک با کلسیم بالا، و همچنین سنگ آهک با کلسیم بالا، و همچنین فرآوری های هدفمند ساخت و سازهای جامد و دمیل کائوچو ارائه می دهد. زباله های تخریب از تجهیزات مستقل منفرد گرفته تا خطوط تولید کامل کلید در دست، و از تنظیمات کارخانه ثابت گرفته تا راه‌حل‌های واحد خزنده سیار انعطاف‌پذیر، همه سیستم‌ها تحت یک قرارداد واحد ادغام می‌شوند تا از کنترل برنامه، بهینه‌سازی هزینه و کیفیت ثابت در طول چرخه عمر پروژه اطمینان حاصل شود.

موارد و داده های پروژه

• مکان: چینگدائو، استان شاندونگ
• جنس: گرانیت (سختی Mohs 7، محتوای سیلیس بالا)
• ظرفیت: 300 TPH
• تجهیزات اصلی: سنگ شکن سنگ سخت دو حفره DLKPC
• مشخصات محصول: دانه های شن و ماسه 0-5 میلی متر، 5-10 میلی متر، 10-20 میلی متر، 16-31.5 میلی متر
• نتیجه کلیدی: شکل ذرات سنگدانه تمام شده برتر از استانداردهای مصالح ساختمانی. عمر مفید قطعه سایش به طور قابل توجهی از طریق طراحی سر چکش برگشت پذیر افزایش یافت
• بازدید از مشتری: بازرسی کارخانه و بازدید از سایت نزدیک در Linyi و Weifang، 2021
• مواد قابل اجرا: سنگ فرش، بازالت، گرانیت و سایر سنگ های با سختی بالا

سوالات متداول

Q1: چه چیزی باعث برتری سنگ شکن سنگ سخت دو حفره DLKPC برای پردازش گرانیت می شود؟

DLKPC دارای طراحی متقارن دو حفره ای است که مواد بیشتری را در هر چرخه نگه می دارد و خروجی بالایی از یک سنگ شکن را امکان پذیر می کند. روتور آن از چرخش رو به جلو و معکوس پشتیبانی می‌کند و به سرهای چکش اجازه می‌دهد تا برای استفاده مجدد معکوس شوند، که به طور موثر طول عمر فرسایش را دو برابر می‌کند و هزینه‌های تعویض را کاهش می‌دهد. شکاف قابل تنظیم بین سر چکش و آستر ضربه ای کنترل دقیق اندازه تخلیه و شکل ذرات را به طور مداوم برای مواد سنگ سخت مانند گرانیت تضمین می کند.

Q2: چگونه این سیستم مشکل سایش زیاد رایج در خرد کردن گرانیت را برطرف می کند؟

سختی Mohs گرانیت 7 و محتوای سیلیس بالا باعث سایش سریع تجهیزات سنگ شکن معمولی می شود. DLKPC این موضوع را از طریق طراحی چکش برگشت پذیر، ساخت روتور سنگین و پوشش های مقاوم در برابر سایش برطرف می کند. همراه با حلقه غربالگری مدار بسته که از خرد شدن بیش از حد جلوگیری می کند و عبور مواد غیر ضروری از سنگ شکن را کاهش می دهد، هزینه های سایش کلی در مقایسه با پیکربندی های سنگ شکن تک حفره ای یا غیر قابل برگشت به طور قابل توجهی کمتر است.

Q3: آیا می توان این سیستم خرد کردن گرانیت 300 TPH را برای نیازهای مختلف محصول گسترش یا تغییر داد؟

بله طراحی سیستم مدولار از انبساط انعطاف پذیر پشتیبانی می کند، از جمله افزودن یک ماسه ساز ضربه ای شفت عمودی برای تولید شن و ماسه تولیدی، یا یک ماژول سنگ شکن متحرک برای عملیات انعطاف پذیر در محل. پیکربندی صفحه ارتعاشی را می توان برای تولید مشخصات سنگدانه های مختلف تنظیم کرد و شکاف تخلیه سنگ شکن DLKPC از طریق سیستم کنترل قابل تنظیم است تا شرایط مختلف درجه بندی محصول را برآورده کند.
