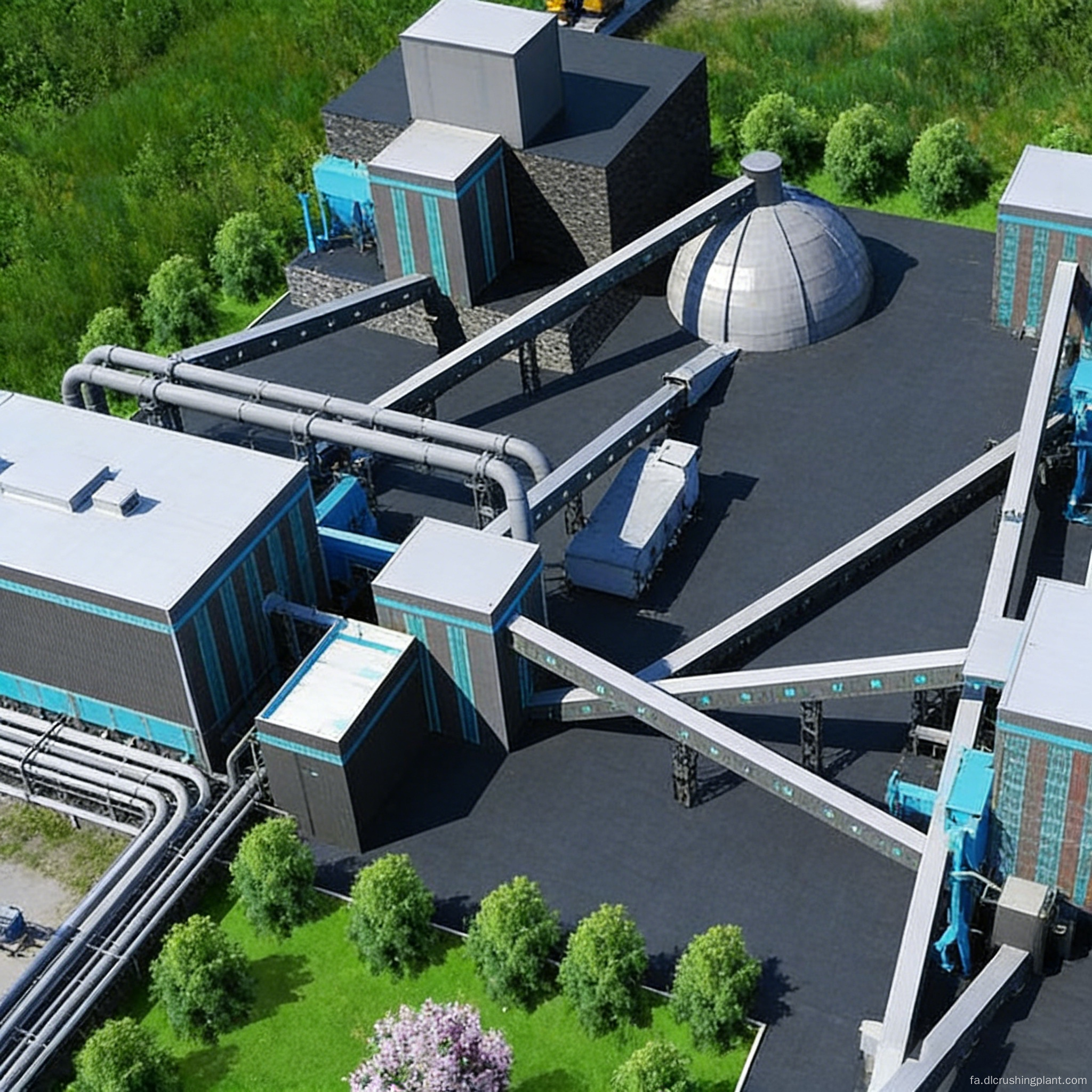

راه حل خط کامل فشرده برای یک خط تولید شن و ماسه بر پایه سنگ آهک سازگار با محیط زیست

پروژه های شن و ماسه در مقیاس متوسط ​​تا بزرگ اغلب با چالش هایی مانند مساحت کارخانه محدود و چیدمان تجهیزات پراکنده روبرو هستند که منجر به فواصل طولانی حمل و نقل مواد، مصرف انرژی بالا و مشکلات در مدیریت و نگهداری می شود. این راه حل با تمرکز بر تولید 1200 متریک تن در ساعت شن و ماسه سنگ آهک تولید شده به صورت مکانیکی، از یک چیدمان اصلی مربعی و کارآمد در فضا استفاده می کند - ترتیب مناطق عملکردی اصلی مانند تغذیه، خرد کردن، غربالگری، و ذخیره سازی محصول نهایی در یک پیکربندی فشرده در امتداد محیط سایت مربع. این یک مسیر جریان مواد واضح را تضمین می کند، فاصله های انتقال تسمه را به حداقل می رساند و یکپارچگی یکپارچه بین مناطق عملکردی را امکان پذیر می کند. کل خط به یک سنگ شکن چکشی سنگین PCZ، یک فیدر ارتعاشی ZGC و یک جمع کننده گرد و غبار کیسه ای پالس DMC مجهز شده است. در یک ردپای محدود، به ظرفیت تولید بالای 1200 تن متریک در ساعت دست می یابد و در عین حال از انطباق کامل با استانداردهای زیست محیطی در طول فرآیند اطمینان حاصل می کند. این طراحی مدیریت متمرکز و تعمیر و نگهداری تجهیزات را تسهیل می کند و آن را به یک راه حل ایده آل برای مناطق با منابع زمین محدود تبدیل می کند.

مواد اولیه (سنگ آهک، تکه های بزرگ) ← فیدر ارتعاشی ZGC (تغذیه یکنواخت + صفحه نوار برای حذف اولیه خاک) ← سنگ شکن چکشی سنگین PCZ (خرد تک پاسی) ← انتقال تسمه با فاصله کوتاه ← صفحه ارتعاشی دایره ای (طبقه بندی چند مرحله ای ← طبقه بندی محصول نهایی و غربالگری محصول) مواد غیر منطبق از طریق یک سیستم حلقه بسته به سنگ شکن چکشی سنگین برای خرد کردن ثانویه بازگردانده می شود ← بخشی از مواد در اندازه بزرگ پس از شکل دادن و خرد کردن وارد سیستم ماسه سازی می شود ← شن و ماسه ساخته شده تمام شده غربال و ذخیره می شود. کل فرآیند به طور فشرده در یک طرح کارخانه مربع شکل، با راهروهای انتقال تسمه کاملاً محصور بین کارگاه ها و جمع آوری گرد و غبار متمرکز از طریق جمع کننده گرد و غبار DMC پالس کیسه ای چیده شده است، که از انطباق با محیط زیست در این طرح فشرده اطمینان حاصل می کند.

طراحی طرح جامع فشرده و مربعی شکل و بهینه سازی کاربری زمین. ساخت تجهیزات کامل (فیدر + سنگ شکن چکشی سنگین + صفحه ارتعاشی + گردگیر + تسمه نقاله + سیستم کنترل الکتریکی). نصب تجهیزات فشرده و به حداقل رساندن مسیریابی خط لوله؛ نصب، راه اندازی و عملیات آزمایشی یکپارچه کل خط؛ آموزش اپراتور و برنامه مدیریت عملیات و نگهداری متمرکز؛ تضمین تامین قطعات یدکی.

خط تولید شن و ماسه 1200 TPH سنگ آهک مکانیکی در استان مسقط، سلطان نشین عمان (راه اندازی در ژانویه 2024):

مشتری یک گروه ساخت و ساز محلی است. سایت کارخانه تنها مساحت 45 مولو را پوشش می دهد که به طور قابل توجهی کوچکتر از زمینی است که معمولاً برای یک خط تولید معمولی 1200 TPH مورد نیاز است. شرکت ما طرح اصلی مربع و فضا کارآمد را اتخاذ کرد، کارگاه خرد کردن، کارگاه غربالگری و فضای ذخیره سازی محصول نهایی را به طور فشرده در امتداد چهار طرف سایت، با سیلو انتقال و مرکز کنترل الکتریکی واقع در منطقه مرکزی ترتیب داد. فواصل تسمه نقاله تقریباً 35٪ در مقایسه با طرح های معمولی کاهش یافت و مصرف برق کل خط 8٪ کاهش یافت. مجهز به سیستم جمع‌آوری گرد و غبار DMC پالس جت، انتشار گرد و غبار مطابق با استانداردهای نظارتی است. از زمان شروع تولید، این کارخانه روزانه حدود 18000 تن شن و ماسه تولیدی تولید کرده است که تمام محصولات نهایی برای ساخت و سازهای مسکونی و جاده ای در شهر مسقط استفاده می شود.

"طرح مربع راه حل عالی برای منطقه محدود سایت ما بود. همه چیز جمع و جور، به خوبی سازماندهی شده است و نگهداری آن آسان است. ما تنها در 45 مگا زمین به 1200 متریک تن در ساعت رسیدیم - این کارایی چشمگیر است." - مدیر کل، مصالح ساختمانی مسقط، عمان

س: مزایای طرح مربع در مقایسه با طرح خطی سنتی چیست؟

پاسخ: مزیت کلیدی حفاظت از زمین است – چیدمان مربعی باعث کاهش ردپای 20 تا 35 درصد می شود، در حالی که فواصل تسمه نقاله را به حداقل می رساند، در نتیجه مصرف انرژی برای انتقال مواد و کاهش سرمایه گذاری در تجهیزات را کاهش می دهد. چیدمان فشرده برای خطوط تولید شن و ماسه و سنگدانه های شن و ماسه در مقیاس متوسط تا بزرگ. انبار، تسهیل مدیریت متمرکز و نگهداری سریع.

س: حداقل مساحت زمین مورد نیاز برای یک خط تولید 1200 TPH چقدر است؟

A: با استفاده از یک طرح مربع فشرده، حداقل مساحت زمین برای خط تولید سنگ آهک 1200 TPH را می توان تقریباً 40 تا 50 مو نگه داشت (بسته به اندازه ذرات ماده خام و مشخصات محصول نهایی). خرد کردن سنگ آهک در یک خط تولید شن و ماسه تولیدی اگر زمین نامنظم است یا باید فضا برای توسعه آینده در نظر گرفته شود، طرح را می توان به طور انعطاف پذیر تنظیم کرد. جمع کننده گرد و غبار جت پالس برای یک خط تولید شن و ماسه با تولید مکانیکی سازگار با محیط زیست.

س: آیا طرح مربع بر افزایش ظرفیت تأثیر می گذارد؟

پاسخ: رابط‌های توسعه را می‌توان در طول مرحله برنامه‌ریزی اصلی رزرو کرد - با اختصاص فضایی در یک طرف سایت کارخانه مربع برای گسترش کارگاه‌های خرد کردن ثانویه یا شن‌سازی. زمانی که ظرفیت نیاز به افزایش در آینده باشد، نیازی به جابجایی کامل نیست. تسهیلات را می توان به سادگی در امتداد جهت رزرو شده گسترش داد.

طرح چیدمان فضایی کارآمد و طراحی بهینه سازی کاربری زمین را با مربع 1200 TPH دریافت کنید.
