خط تولید سنگدانه شن و ماسه در مقیاس بزرگ برای خرد کردن سنگ آهک بلوستون با سنگ شکن چکشی سنگین و سیستم شکل دهی

بررسی اجمالی پروژه

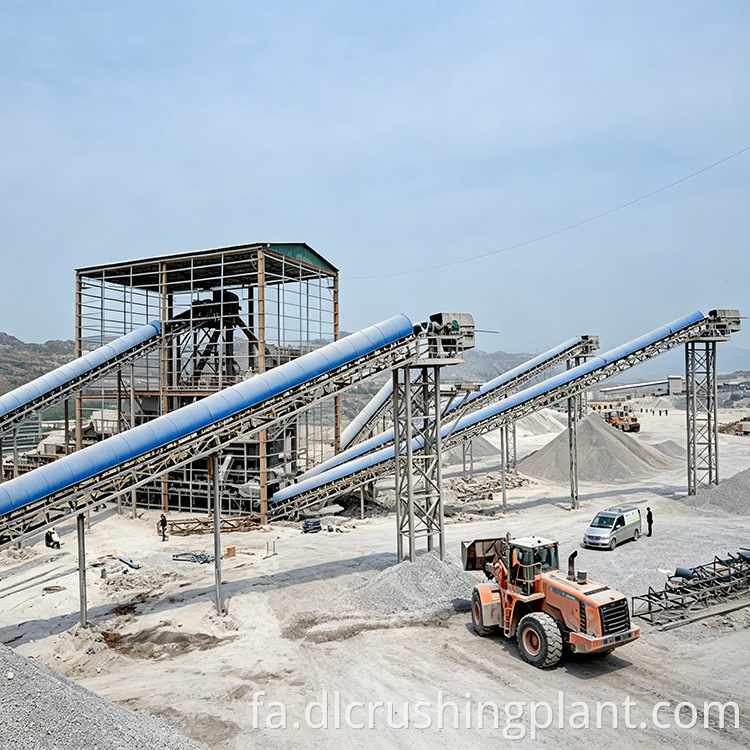

این پروژه یک خط تولید سنگدانه شن و ماسه است که توسط Zhongyu Dingli ساخته شده است. این خط سنگ آهک و سنگ آبی را با خروجی ساعتی 3000 تن پردازش می کند و سنگدانه های نهایی را در 12 میلی متر، 13 میلی متر، 05 میلی متر سنگ و پودر سنگ تولید می کند. تیم طراحی منطقه‌ای هنان، پیکربندی کلی را مدیریت کرد، ترکیبی از خرد کردن اولیه، شکل‌دهی ثانویه، غربالگری چند طبقه و انتقال مواد مهر و موم شده برای متعادل کردن ظرفیت تولید با کنترل محیطی. این سیستم از یک طرح حلقه بسته استفاده می‌کند که در آن مواد ناموفق برای پردازش مجدد برمی‌گردند، که به حفظ شکل ذرات ثابت در تمام بخش‌های محصول کمک می‌کند. به روز رسانی های آینده می تواند تجهیزات جمع آوری گرد و غبار را برای بهبود بیشتر عملکرد محیطی اضافه کند.

پیکربندی تجهیزات

• فیدر ویبره DLZGC2050 - 2 واحد، ظرفیت 800 تا 1500 تن در ساعت در هر واحد
• سنگ شکن چکشی سنگین PCZ1620 - 3 واحد، ظرفیت 800 تا 1000 تن در ساعت در هر واحد.
• سنگ شکن شکل دهی XPC1220 - 3 واحد، ظرفیت 500 تا 600 تن در ساعت در هر واحد.
• صفحه ارتعاشی دایره ای 3YKZ3070 - 6 واحد، ظرفیت 400 تا 500 تن در ساعت در هر واحد
• صفحه ارتعاشی دایره ای 2YKZ3070 - 3 واحد، ظرفیت 450 تا 500 تن در ساعت در هر واحد
• نوار نقاله - چند واحد

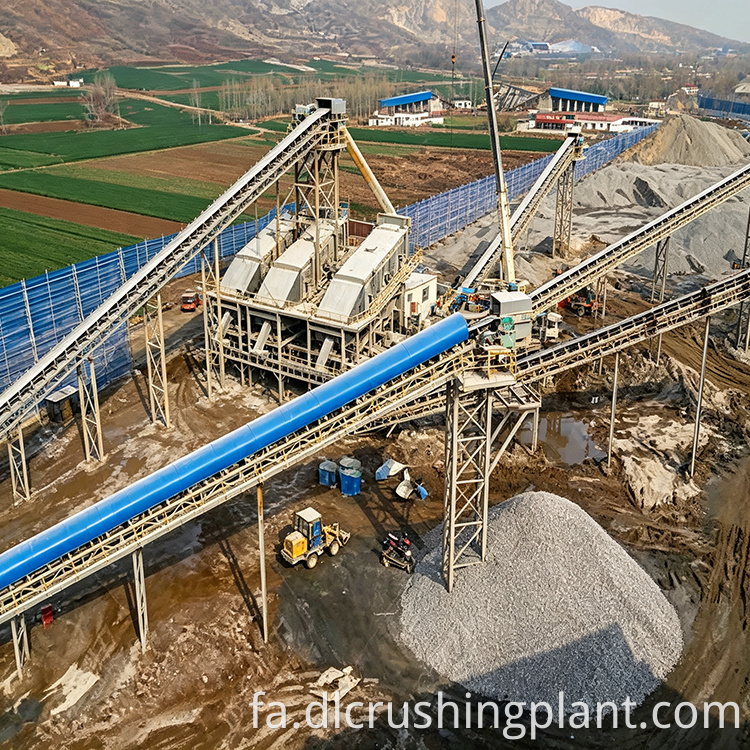

شرح فرآیند سنگ آهک خام و سنگ آبی از طریق فیدرهای ارتعاشی DLZGC2050 با سرعت کنترل شده به سنگ شکن های چکشی سنگین PCZ1620 برای کاهش اولیه تغذیه می شوند. سپس مواد خرد شده به سنگ شکن های شکل دهنده XPC1220 منتقل می شوند که شکل ذرات را اصلاح می کنند و ذرات پوسته پوسته یا کشیده را کاهش می دهند. از آنجا، مواد از صفحه‌های ارتعاشی دایره‌ای 3YKZ3070 و 2YKZ3070 برای درجه‌بندی به سنگ‌های 12 میلی‌متری، 13 میلی‌متری، 05 میلی‌متری و پودر سنگ عبور می‌کنند. هر ماده ای که اندازه هدف را برآورده نمی کند از طریق یک حلقه بازخورد به سنگ شکن شکل دهنده برای پردازش مجدد باز می گردد. تسمه نقاله محصولات نهایی را به انبارهای مربوطه خود حمل می کند. تمام عملیات خرد کردن و انتقال در محفظه های مهر و موم شده انجام می شود تا گرد و غبار و سر و صدا را در سطوح قابل قبول نگه دارند، و ساختار خط به گونه ای است که امکان ارتقاء جمع آوری گرد و غبار در آینده را بدون تغییرات عمده در چیدمان فراهم می کند.

سوالات متداول

Q1: این خط تولید با چه موادی کار می کند و چه محصولاتی را تولید می کند؟

این خط سنگ آهک، سنگ آبی و سنگ کوه محلی را پردازش می کند. محصولات نهایی شامل سنگدانه درشت 12 میلی متر و 13 میلی متر، سنگدانه ریز 05 میلی متر و پودر سنگ است. سیستم غربالگری چند طبقه به اپراتورها اجازه می دهد تا خروجی درجه بندی را بر اساس تقاضای بازار تنظیم کنند.

Q2: سیستم شکل دهی حلقه بسته چگونه کار می کند؟

پس از خرد کردن اولیه در سنگ شکن چکشی PCZ1620، مواد برای اصلاح وارد سنگ شکن شکل دهنده XPC1220 می شود. ذراتی که از صفحه های ارتعاشی عبور نمی کنند از طریق یک حلقه بازخورد به سنگ شکن شکل دهنده باز می گردند، که مواد پوسته پوسته و دراز را حذف می کند و سنگدانه هایی با درجه بندی خوب تولید می کند.

Q3: خط تولید شامل چه ویژگی های زیست محیطی است؟

تمام نقاط خرد کردن و انتقال مواد از محفظه های مهر و موم شده برای جلوگیری از گرد و غبار و صدا استفاده می کنند. این سیستم همچنین برای پشتیبانی از نصب تجهیزات جمع‌آوری گرد و غبار در آینده طراحی شده است و به اپراتور انعطاف‌پذیری برای ارتقای کنترل‌های محیطی با تغییر استانداردها می‌دهد.
