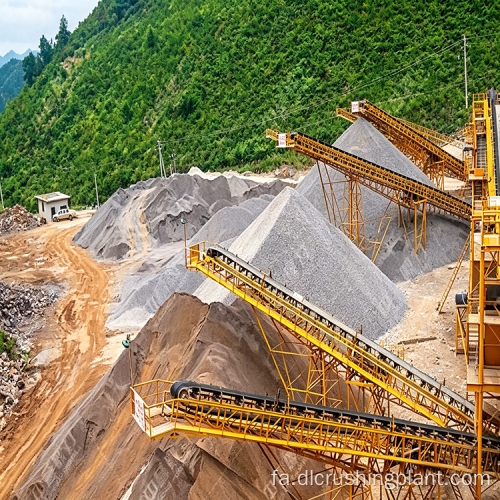

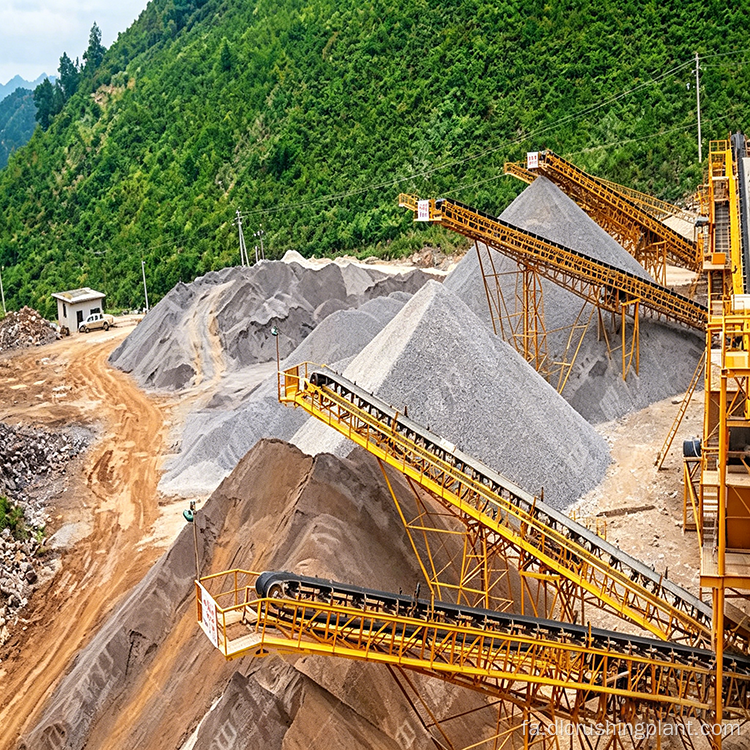

خط ساخت شن و ماسه سنگ شکن چکشی با سنگ شکن ضربه ای غربالگری و شکل دهی دو مرحله ای برای مصالح ساختمانی

بررسی اجمالی پروژه

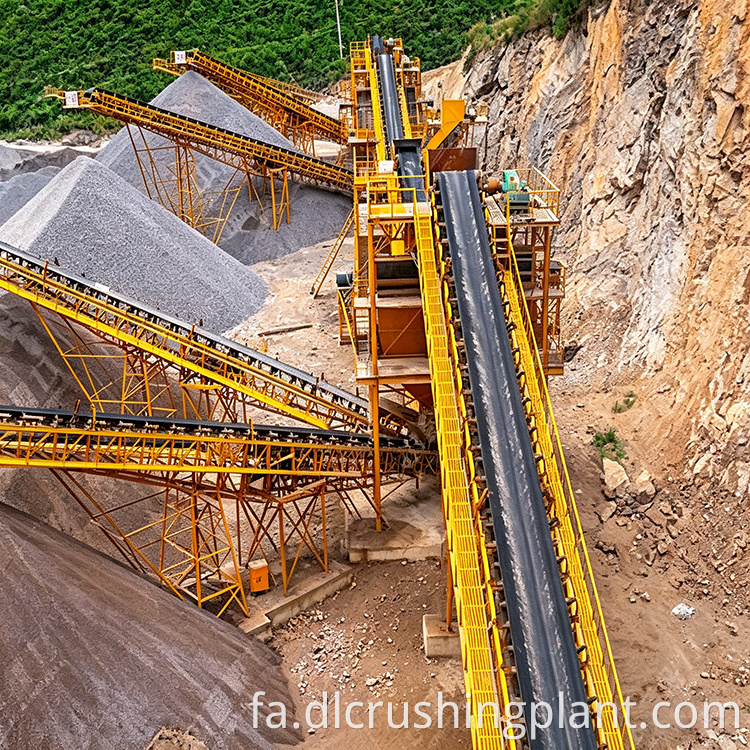

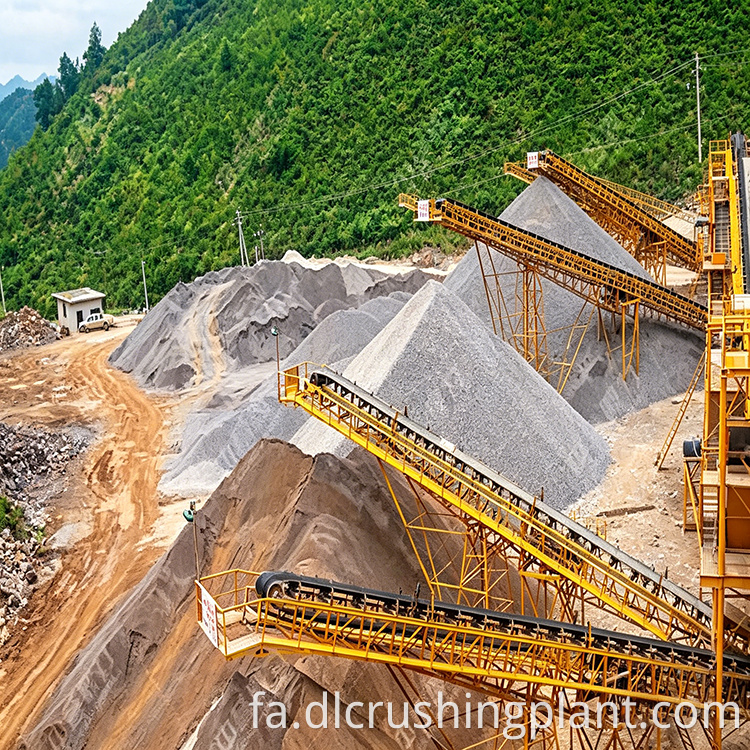

Zhongyu Dingli این خط تولید شن و ماسه ساختمانی 800 TPH را برای معدن سنگ آهک و سنگ آبی در Liupanshui، Guizhou طراحی و ساخت. این خط دارای یک پیکربندی ساده با محوریت یک سنگ شکن چکشی سنگین PCZ1620 برای خرد کردن اولیه، یک سنگ شکن شکل دهنده XPC1216 برای خرد کردن ریز و چهار صفحه ارتعاشی دایره ای است که در دو مرحله غربالگری مرتب شده اند. یک دستگاه شن و ماسه دو روتور اختیاری سری ZSJ را می توان برای تولید شن و ماسه با کیفیت بالا ادغام کرد. طراحی دو مرحله‌ای خرد کردن و غربال‌گری، مشخصات سنگدانه‌های متعددی را با شکل ذرات قابل تنظیم و مدول ظرافت تولید می‌کند که آن را به یک راه‌حل مقرون‌به‌صرفه برای این سطح ظرفیت تبدیل می‌کند.

جزئیات تجهیزات

• فیدر ویبره DLZGC1550Z - ظرفیت ساعتی 400-900 تن، تغذیه ثابت را برای سنگ شکن های پایین دست فراهم می کند.

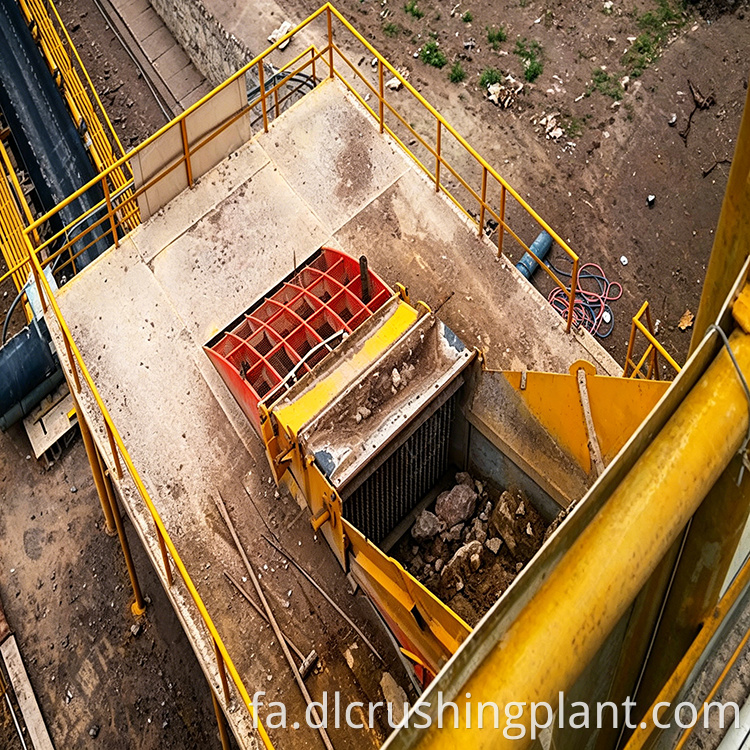

• سنگ شکن چکشی سنگین PCZ1620 - ظرفیت ساعتی 800-1000 تن، سنگ شکن اولیه تک پاس برای سنگ آهک و سنگ آبی با سختی متوسط.
• سنگ شکن شکل دهی XPC1216 - ظرفیت ساعتی 400-500 تن، خرد کردن و شکل دهی ریز برای کاهش ذرات سوزنی مانند و پوسته پوسته شدن
• صفحه نمایش ارتعاشی دایره ای 3YKZ2670 × 2 — هر کدام 280-400 TPH، مرحله غربالگری اولیه
• صفحه نمایش ارتعاشی دایره ای 3YKZ2070 × 2 — هر 240-300 TPH، مرحله غربالگری ثانویه
• ماشین ساخت ماسه دو روتور ZSJ1416 (اختیاری) — 210-280 TPH، روتورهای دوتایی ضد چرخش برای عملکرد شن و ماسه بالا. مش صفحه قابل تنظیم برای کنترل مدول ظرافت انعطاف پذیر

نکات برجسته فرآیند و طراحی

1. خرد کردن دو مرحله ای با شکل دهی متوسط

سنگ شکن چکشی سنگین PCZ1620 خردایش اولیه را انجام می دهد و به دنبال آن XPC1216 برای شکل دهی و خرد کردن ریز انجام می شود. جداسازی این عملکردها به جای بارگذاری بیش از حد یک دستگاه، هم توان عملیاتی بالا و هم شکل ذرات کنترل شده را تضمین می کند. سنگ خرد شده به دست آمده دارای لبه های تیز کمتری است که باعث رقابت بیشتر در بازار ساخت و ساز می شود.

2. غربالگری دو مرحله ای برای چندین درجه بندی در یک پاس

چهار صفحه نمایش به دو گروه سازماندهی شده اند - دو 3YKZ2670 برای غربالگری اولیه و دو 3YKZ2070 برای غربالگری ثانویه - که از نظر استراتژیک با نیازهای هر مرحله مطابقت دارند. غربالگری پیشرونده از طریق هر لایه، چندین مشخصات محصول نهایی را به طور همزمان از هم جدا می‌کند، و انتقال مواد را به عقب و جلو حذف می‌کند و کارایی غربالگری بالا را تضمین می‌کند.

3. سیستم حلقه بسته با ماژول ساخت ماسه

هنگامی که ماسه ساز دو روتور ZSJ1416 یکپارچه می شود، سیستم به یک حلقه بسته از خرد کردن، ساخت ماسه و غربال تبدیل می شود. مواد غیر منطبق با اندازه بزرگ برای پردازش مجدد به سنگ شکن باز می گردند. فقط مواد واجد شرایط به ذخیره سازی می رود. این ضایعات را از بین می برد و امکان جابجایی انعطاف پذیر بین سنگ خرد شده در اندازه های مختلف و حالت شن و ماسه تولید شده با توان بالا را فراهم می کند.

4. عملیات کم هزینه و کارآمد

سنگ شکن چکشی سنگین به همراه سنگ شکن شکل دهنده جایگزین سنگ شکن سنتی فکی و سنگ شکن ضربه ای می شود و تعداد ماشین های بزرگ را کاهش می دهد. این امر طول تسمه نقاله را کوتاه می‌کند، هزینه‌های برق را کاهش می‌دهد و هزینه‌های تعمیر و نگهداری را کاهش می‌دهد و در عین حال بازده تولید بالا را حفظ می‌کند.

سوالات متداول

Q1: چگونه دستگاه شن و ماسه با روتور دوقلو عملکرد شن و ماسه بالایی را به دست می آورد؟

دو روتور در جهت مخالف می چرخند. ماده ابتدا توسط روتور اول برخورد می کند و انرژی جنبشی به دست می آورد، سپس با روتور دوم برخورد می کند. سرعت ترکیبی هر دو روتور باعث ایجاد یک اثر خرد شدن با ضربه بالا می شود که منجر به بازده شن و ماسه برتر می شود. یک واحد ZSJ1416 زمانی که اندازه خوراک زیر 30 میلی متر کنترل می شود، به 210-280 TPH می رسد.

Q2: چرا از دو مدل مختلف صفحه نمایش به جای صفحه نمایش های یکسان استفاده کنید؟

هر مرحله غربالگری حجم مواد و توزیع ذرات مختلف را کنترل می کند. مرحله اولیه از دو صفحه نمایش بزرگتر 3YKZ2670 (هر کدام 280-400 TPH) برای مواد درشت با حجم بالاتر استفاده می کند، در حالی که مرحله ثانویه از دو صفحه نمایش 3YKZ2070 (هر کدام 240-300 TPH) برای کاهش حجم مواد ریز استفاده می کند. تطبیق ظرفیت با بار واقعی، کارایی و هزینه تجهیزات را بهینه می کند.

Q3: آیا این خط می تواند بین تولید ماسه سنگدانه و تولیدی سوئیچ کند؟

بله. طراحی حلقه بسته امکان تغییر حالت انعطاف پذیر را فراهم می کند. هنگام تولید سنگ خرد شده، سیستم از طریق غربالگری دو مرحله ای بر روی دانه بندی های چندگانه سنگدانه ها تمرکز می کند. هنگامی که به شن و ماسه تولید شده با بازده بالا نیاز باشد، ماسه ساز ZSJ1416 فعال می شود و مواد بزرگ برای پردازش مجدد به گردش در می آیند. اندازه مش صفحه برای کنترل مدول ظرافت قابل تنظیم است.
