خط تولید شن و ماسه سنگدانه و سنگ شکن مصالح ساختمانی سنگ آبی.

این خط تولید به طور خاص برای سنگ آبی رسوبی مقاوم در برابر آب و هوا طراحی شده است. با ظرفیت تولید قابل سفارشی سازی 50 تا 500 تن متریک در ساعت، از یک راه حل کلید در دست با فرآیند کامل استفاده می کند که شامل «خرد درشت اولیه با سنگ شکن چکشی سنگین + خرد کردن ریز و شکل دهی با سنگ شکن ضربه ای + ماسه سازی ضربه ای + شستشوی شن و ماسه + طبقه بندی از طریق صفحه ارتعاشی دایره ای است. به طور همزمان ماسه تولیدی را در اندازه های زیر تولید می کند: 0-5 میلی متر، 5-10 میلی متر، 10-15 میلی متر و 16-31.5 میلی متر - چهار درجه از سنگدانه های درجه یک.

عمدتاً در کارخانه های بتن آماده، ساخت بزرگراه، ساخت پل، ساخت و ساز ساختمان و پروژه های راه شهری استفاده می شود. شن و ماسه ساخته شده تمام شده می تواند به طور کامل جایگزین ماسه طبیعی شود. بلو استون بافتی یکنواخت دارد و در برابر هوا مقاوم است و در نتیجه سنگدانه هایی با خواص مکانیکی عالی ایجاد می شود.

چالش‌های کلیدی: بلوستون لایه‌بندی رسوبی مشخص و اندازه ذرات خوراک ناهموار را نشان می‌دهد که منجر به راندمان پایین با سنگ شکن‌های فکی استاندارد می‌شود. خطوط تولید سنتی چند مرحله ای نیاز به سرمایه گذاری قابل توجهی دارد که برای معادن کوچک و متوسط ​​غیرقابل استطاعت است. کنترل های نظارتی بر روی شن و ماسه طبیعی در حال تشدید است و فشار قابل توجهی برای اطمینان از اینکه شن و ماسه تولید شده مطابق با استانداردهای کیفیت است، ایجاد می کند.

نکات برجسته راه حل: سنگ شکن چکشی سنگین جایگزین فرآیند دو مرحله ای سنگ شکن فکی به همراه صفحه اصلی می شود، گردش کار را ساده می کند و سرمایه گذاری را 30 تا 40 درصد کاهش می دهد. مرحله شکل دهی ثانویه با استفاده از سنگ شکن ضربه ای به نسبت شکل مکعبی بالا و شکل ذرات عالی می رسد. دستگاه شن‌ساز ضربه‌ای که بر اساس اصل «سنگ روی سنگ» کار می‌کند، ماسه گرد با درجه‌بندی بهینه تولید می‌کند. چرخ سطلی اختیاری یا واشرهای شنی پیچی از محتوای گل کمتر از 1٪ اطمینان حاصل می کنند. جمع کننده های گرد و غبار کیسه ای تجهیزات استاندارد هستند. کنترل متمرکز PLC پوشش انعطاف پذیری را در محدوده ظرفیت وسیعی از 50 تا 500 متریک تن در ساعت فراهم می کند.

تغذیه: سنگ معدن آبی خام به طور یکنواخت از طریق یک فیدر ارتعاشی با فرکانس متغیر وارد سنگ شکن چکشی سنگین می شود.

سنگ شکن درشت اولیه: سنگ شکن چکشی سنگین از سنگ شکن ضربه ای با سرعت بالا برای کاهش مستقیم تکه های بزرگ تا زیر 50 میلی متر در یک بار استفاده می کند.

شکل دهی ثانویه و خرد کردن ریز: سنگ شکن ضربه ای مواد را تا زیر 30 میلی متر پردازش می کند و شکل ذرات را بهینه می کند و ذرات سوزنی و پوسته ای شکل را کاهش می دهد.

ساخت شن و ماسه: ماسه ساز ضربه ای از فرآیند "سنگ روی سنگ" برای تولید شن و ماسه 0 تا 5 میلی متری با مدول ظرافت قابل تنظیم و شکل ذرات گرد استفاده می کند.

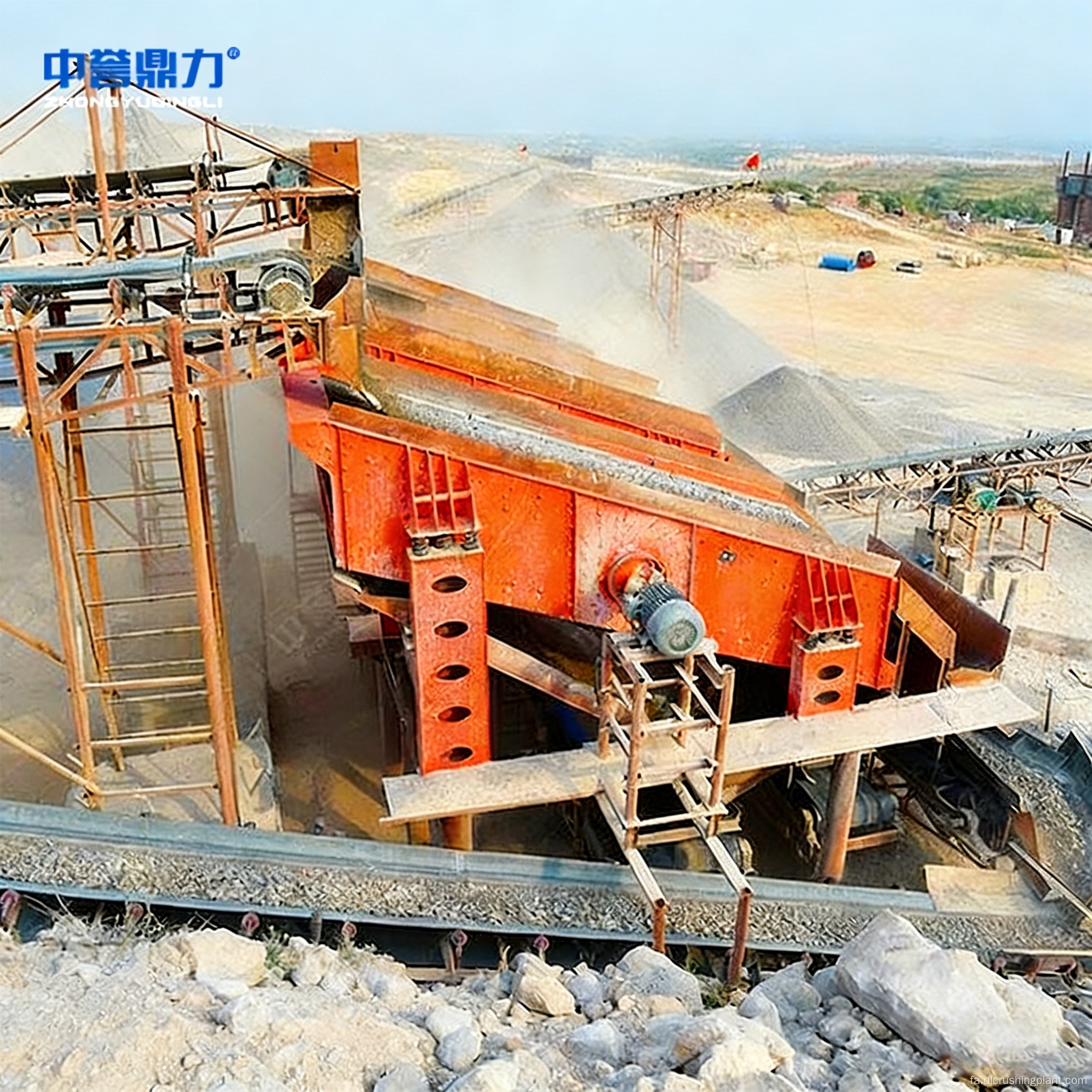

شستشو و غربالگری شن و ماسه: یک صفحه ارتعاشی دایره ای مواد را به چهار درجه محصول طبقه بندی می کند. شن و ماسه تولیدی 0 تا 5 میلی‌متر با استفاده از سطل چرخی یا ماسه‌شوی پیچ، با محتوای گل کمتر از 1 درصد شسته و سیلت‌زدایی می‌شود.

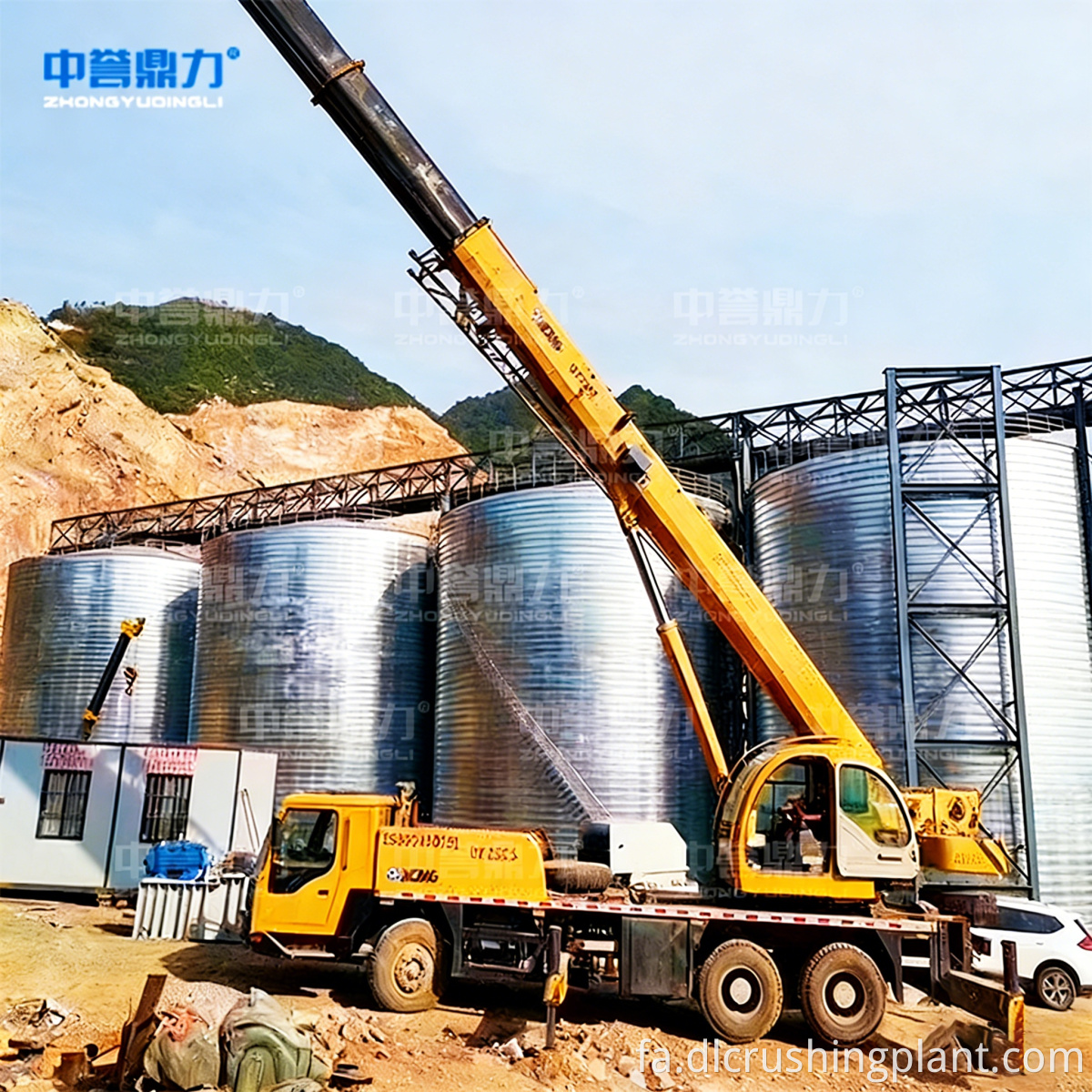

جمع آوری گرد و غبار، ذخیره سازی و حمل و نقل: جمع کننده گرد و غبار کیسه ای گرد و غبار سنگ را جذب می کند. مواد از طریق نوار نقاله های مهر و موم شده به سیلوها منتقل می شود و به دنبال آن اندازه گیری خودکار و بارگیری بر روی کامیون ها انجام می شود.

طراحی راه‌حل: بر اساس ذخایر معدن، ویژگی‌های چینه‌شناسی بلوستون، و الزامات درجه‌بندی محصول نهایی، ما طرح‌های پیکربندی را سفارشی می‌کنیم و طرح‌بندی‌های سه بعدی و برآوردهای سرمایه‌گذاری را ارائه می‌کنیم.

ساخت تجهیزات: سنگ شکن های چکشی سنگین، سنگ شکن های ضربه ای، سازندگان شن ضربه ای، واشرهای شن و ماسه، صفحه های لرزان و جمع کننده های گرد و غبار کاملاً خود توسعه یافته و در داخل تولید می شوند و هر واحد قبل از ارسال تحت آزمایش های جداگانه قرار می گیرد.

نصب و راه اندازی: راهنمایی در محل برای نصب و راه اندازی یکپارچه، با تمرکز بر شکاف های چکشی تنظیم دقیق، سرعت چرخش سنگ شکن ضربه ای و جریان آب شستشوی شن و ماسه. تست پذیرش 72 ساعته با بار کامل.

مدیریت عملیات و نگهداری: تعویض برنامه ریزی شده چکش ها، صفحات ضربه ای و سرهای تخلیه. نگهداری کیسه های فیلتر جمع کننده گرد و غبار و تشخیص از راه دور؛ OEE > 85%.

پروژه EPC برای سنگدانه بلو استون و شن و ماسه تولیدی در استان کوانگ نین، ویتنام. مشتری یک گروه عمده مصالح ساختمانی محلی است. سایت معدن دارای ذخایر سنگ آبی بیش از 30 میلیون تن متریک، با مقاومت فشاری تقریبا 120 مگاپاسکال است. ویتنام استفاده از شن و ماسه طبیعی رودخانه را به شدت تنظیم می کند و در نتیجه تقاضای زیادی برای شن و ماسه تولیدی به عنوان جایگزین ایجاد می کند. Zhongyu Dingli یک خط تولید 300 متریک تن در ساعت مجهز به یک سنگ شکن چکشی سنگین، یک سنگ شکن ضربه ای، دو ماسه ساز ضربه ای، یک ماسه شوی مارپیچی، سه صفحه ارتعاشی و یک سیستم PLC کامل جمع آوری گرد و غبار را تحویل داد.

داده های عملیاتی: تولید ثابت ماهانه بیش از 70000 تن متریک با حداکثر تولید 320 متریک تن در ساعت است. شن و ماسه تولیدی دارای محتوای خاک رس <0.8٪ و مدول ظرافت 2.5-2.9 است که مطابق با استاندارد TCVN 7570 است. سنگدانه خرد شده دارای ارزش خرد شدن کمتر از 18 درصد و نسبت پوسته پوسته شدن و کشیدگی کمتر از 7 درصد است. این راه حل هزینه های خرید را در مقایسه با شن و ماسه طبیعی تقریباً 28٪ کاهش می دهد و دوره بازپرداخت آن حدود 2.5 سال است.

بازخورد مشتری: "طراحی فرآیند کوتاه سنگ شکن چکشی سنگین، چرخه ساخت و ساز را نزدیک به دو ماه کاهش داد و ردپای آن را تا یک سوم کاهش داد. کیفیت شن و ماسه تولید شده ثابت است و تاییدیه بالایی از مشتریان بتن دریافت می کند. پاسخ پس از فروش سریع است، و همکاری بسیار روان بوده است."

Q1: آیا سنگ شکن چکش سنگین هنگام پردازش سنگ آبی با لایه بندی ناهموار پایدار است؟

A: بسیار سازگار است و می تواند طیف گسترده ای از اندازه های خوراک (≤600 میلی متر سنگ خام) خط تولید سنگ شکن بلو استون را اداره کند. هنگامی که با یک فیدر نوع نوار برای پیش غربالگری ترکیب می شود، تداوم تولید خوب را تضمین می کند.

Q2: چگونه باید بین یک واشر چرخ سطلی و یک واشر شن و ماسه مارپیچی انتخاب کنم؟

A: واشر چرخ سطلی مصرف برق کم و آبگیری سریع دارد و آن را برای اکثر کاربردها مناسب می کند. واشر مارپیچی تمیز کردن کامل تری را فراهم می کند و برای سنگ معدن خام با محلول مصالح ساختمانی با محتوای خاک رس بالا مناسب تر است. می توان آن را با دستگاه بازیافت شن و ماسه ریز جفت کرد تا میزان بازیابی را به بیش از 95٪ افزایش دهد.

Q3: آیا شن و ماسه تولید شده تمام شده استانداردهای ماسه بتن را برآورده می کند؟

ج: بله. با محتوای خاک رس کمتر از 1% و مدول ظرافت قابل تنظیم 2.3-3.0، مطابق با استانداردهای GB/T 14684، ASTM C33 و EN 12620 است.

Q4: چگونه سیستم باید برای محدوده ظرفیت وسیع 50-500 TPH پیکربندی شود؟

A: 50-150 TPH: یک سنگ شکن چکشی سنگین با اندازه کوچک. 200-350 TPH: یک واحد با اندازه متوسط. 400-500 TPH: دو واحد به صورت موازی یا یک واحد واحد پردازش بلواستون با اندازه بزرگ. جریان فرآیند بدون تغییر باقی می ماند.
