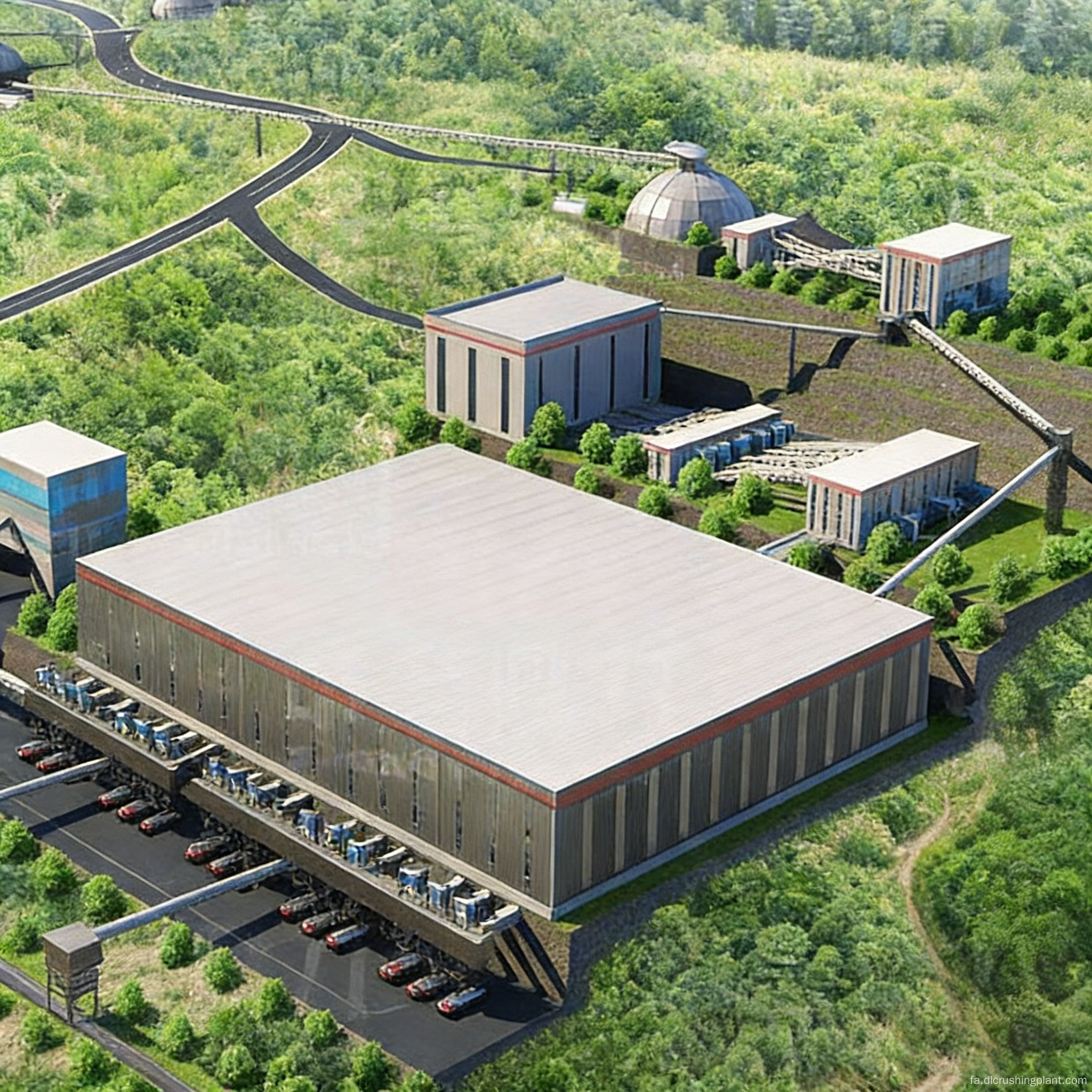

پیکربندی توان عملیاتی فشرده برای یک خط پردازش کامل مصالح در یک معدن فشرده در مقیاس بزرگ

پروژه کلید در دست EPC برای معدن شن و ماسه 10 میلیون تنی در مقیاس متریک

نمای کلی پروژه خط تولید سنگ

این پیشنهاد خط تولید سنگ آهک سنگ آهک را با ظرفیت سالانه 10 میلیون تن متریک و خروجی ساعتی 3000 تن متریک ترسیم می کند که به طور کامل توسط Zhongyu Dingli طراحی، عرضه و نصب شده است. چالش‌های اصلی معادن در مقیاس فوق‌العاده شامل سه موضوع اصلی است: مشکلات در اخذ مجوزهای کاربری زمین، پیچیدگی عملیات و نگهداری چندین سنگ شکن به صورت موازی، و فشار قابل توجه برای برآورده کردن استانداردهای زیست‌محیطی. محلول بر روی سنگ شکن چکشی سنگین PCZ به عنوان سنگ شکن مرحله نهایی تک مرحله ای هسته متمرکز است. با استفاده از خواص سنگ نرم سنگ آهک، این سنگ به ظرفیت تولید فوق العاده بالای 3000 تن در ساعت با حداقل تعداد واحد تجهیزات و کوتاه ترین جریان فرآیند دست می یابد. کل خط دارای یک چیدمان فشرده و فشرده است. از طریق انباشته شدن سه بعدی تجهیزات و بهینه سازی فضای گالری نوار نقاله، ردپای کل به طور قابل توجهی کاهش می یابد. جمع کننده های گرد و غبار کیسه ای پالس DMC پوشش جامعی از تمام نقاط مولد گرد و غبار در نواحی خرد کردن، غربالگری و انتقال را فراهم می کند و امکان تولید کاملا محصور و تمیز را فراهم می کند. محصولات نهایی شامل سه مشخصات مصالح ساختمانی است: شن و ماسه تولیدی 0-5 میلی متر، 10-20 میلی متر و 10-30 میلی متر. با یک ماشین و خط تولید واحد که قادر به پردازش 10 میلیون تن متریک است، این یک راه حل معیار برای معادن در مقیاس بزرگ است که به دنبال به حداکثر رساندن بازده تولید و در عین حال به حداقل رساندن استفاده از زمین هستند.

جریان فرآیند خط تولید سنگ

سنگ آهک خام به طور یکنواخت و به طور مداوم از طریق یک فیدر ارتعاشی ZGC وارد سنگ شکن چکشی سنگین PCZ می شود، جایی که یک واحد خرد کردن اولیه قطعات بزرگ مواد خام را با سرعت 3000 تن در ساعت تکمیل می کند. پس از خرد کردن، مواد از طریق نوار نقاله های کاملاً بسته به صفحه ارتعاشی چند مرحله ای برای درجه بندی منتقل می شوند. بر اساس محدوده اندازه ذرات، سه مشخصات سنگدانه های تمام شده از هم جدا می شوند: شن و ماسه تولیدی 0-5 میلی متر، 10-20 میلی متر و 10-30 میلی متر. سپس هر درجه از طریق ناودان های محصور و نوار نقاله ها به سیلو مربوطه منتقل می شود. کل خط مجهز به مجموعه‌ای از جمع‌کننده‌های گرد و غبار پالس جت DMC برای جمع‌آوری گرد و غبار با فشار منفی است. انتشار گرد و غبار در هر نقطه تولید گرد و غبار کمتر از 20 میلی گرم در متر مکعب است، که کل خط را قادر می سازد تا فرآیند کامل را - از مواد اولیه تا محصول نهایی - به روشی تمیز و با بازده بالا در یک طرح فشرده و فضا کارآمد تکمیل کند.

محدوده خدمات EPC خط تولید سنگ

ما یک سرویس کلید در دست EPC یک مرحله ای را ارائه می دهیم که شامل بررسی های معدنی در محل، بهینه سازی طرح فضایی سه بعدی، طراحی فرآیند، تجهیزات فشرده سفارشی، تولید و تامین تجهیزات در مقیاس کامل، نصب و راه اندازی، آموزش اپراتور، پذیرش ظرفیت تولید، و مدیریت O&M می شود. در طول مرحله طراحی، ما بر برنامه‌ریزی فضایی سه‌بعدی تمرکز می‌کنیم و طرح‌بندی‌های مسطح معمولی را در پیکربندی‌های فشرده جمع‌وجور بهینه‌سازی می‌کنیم تا ردپا را 20 تا 30 درصد کاهش دهیم. در مرحله نصب، پیش ساخته مدولار زمان ساخت و ساز در محل را کوتاه می کند. پس از راه اندازی، یک آزمایش مداوم 72 ساعته با مواد خوراک واقعی برای کالیبره کردن شاخص های اصلی مانند ظرفیت تولید، اندازه ذرات و انتشار گرد و غبار مورد به آیتم انجام می شود. عملیات و تعمیر و نگهداری، نظارت بر عمر مفید قطعات مستعد سایش، تعویض پیشگیرانه و تشخیص عیب از راه دور را پوشش می دهد.

مطالعات موردی پروژه خط تولید سنگ

پروژه معدن سنگ آهک Thanh Hoa در ویتنام، با ظرفیت تولید سالانه 10 میلیون تن متریک، از یک سنگ شکن چکشی تک مرحله ای PCZ در یک طرح فشرده همراه با سیستم جمع آوری گرد و غبار DMC استفاده می کند. این پروژه در مارس 2023 شروع به کار کرد. ردپای پروژه تقریباً 25 درصد کمتر از طرح‌بندی‌های سنتی با ظرفیت تولید یکسان است و در اولین تلاش بازرسی پذیرش محیطی و بررسی ایمنی معدن را پشت سر گذاشت. سه گرید سنگدانه به شبکه بزرگراه شمالی ویتنام و کارخانه های سیمان عرضه می شود، در حالی که شن و ماسه تولیدی مستقیماً به کارخانه های بتن آماده در هانوی و مناطق اطراف آن عرضه می شود. بازخورد مشتری: "طرح فشرده ما را به شدت در هزینه های خرید زمین صرفه جویی کرد. سایت ما در یک منطقه کوهستانی است که زمین مسطح کمیاب و گران است. طراحی شما ظرفیت 10 میلیون تنی را در ردپایی که معمولاً برای 6 تا 7 میلیون متریک تن لازم است، فشرده کرده است. برنامه ریزی تعمیر و نگهداری ما را ساده می کند.

سوالات متداول خط تولید سنگ

س: آیا یک سنگ شکن چکشی سنگین می تواند 3000 تن متریک در ساعت را پردازش کند؟

پاسخ: بله، سری PCZ سنگ شکن های چکشی سنگین با ظرفیت پردازشی از 1600 تا 3500 متریک تن در ساعت طراحی شده است. در شرایطی که مقاومت فشاری سنگ آهک از 150 مگاپاسکال تجاوز نمی کند، یک واحد واحد می تواند به ظرفیت تولید 3000 متریک تن در ساعت دست یابد. خط تولید سنگ شکن با ظرفیت بالا و خدمات کلید در دست EPC برای معادن این امر عمدتاً از طریق قطر روتور بزرگ و سرعت چرخش بالا به دست می آید.

س: آیا طرح فشرده بر نگهداری تجهیزات تأثیر می گذارد؟

پاسخ: نه، اینطور نیست. چیدمان فشرده از طریق انباشته شدن سه بعدی و بهینه سازی فضا به دست می آید. فضای عملیاتی کافی و گذرگاه‌های بالابر همچنان برای هر قطعه تجهیزات مطابق با استانداردهای تعمیر و نگهداری در نظر گرفته شده است و درب‌های تعمیر و نگهداری و سکوهای عملیاتی کاملاً مجهز هستند که امکان بازرسی‌های معمول و تعویض قطعات فرسوده را فراهم می‌کند.

س: آیا می توان مشخصات سه محصول را تنظیم کرد؟

A: اندازه مش صفحه را می توان در صورت نیاز تغییر داد. تنظیمات استاندارد شامل 0-5 میلی متر، 10-20 میلی متر و 10-30 میلی متر است. مشتریان می توانند مشخصاتی مانند 20 تا 40 میلی متر را بر اساس تقاضای بازار به سادگی با تنظیم پیکربندی صفحه اضافه کنند. خط تولید سنگ آهک در مقیاس بزرگ برای عملیات معدن.

س: آیا سرمایه گذاری حفاظت از محیط زیست برای ظرفیت تولید سالانه 10 میلیون تنی قابل توجه است؟

ج: سرمایه گذاری حفاظت از محیط زیست 8 تا 12 درصد از کل سرمایه گذاری را تشکیل می دهد. دسته جمع‌آوری گرد و غبار DMC دارای هزینه‌های عملیاتی کم و عمر طولانی کیسه فیلتر است و عملکرد کاملاً محصور آن اساساً خطر جریمه‌های محیطی را از بین می‌برد. بازده کلی بسیار بیشتر از سرمایه گذاری است.

س: آیا می توان سیستم را به گونه ای گسترش داد که مشخصات بیشتری را شامل شود یا نسبت تولید شن و ماسه را افزایش دهد؟

ج: بله. این طرح شامل رابط‌هایی برای ماسه‌سازی و شکل‌دهی ماژول‌ها است. می‌توانید یک دستگاه شن‌ساز دو روتور ZSJ اضافه کنید تا نسبت شن و ماسه تولیدی را افزایش دهید یا یک ماشین شکل‌دهی برای بهینه‌سازی شکل ذرات سنگدانه‌های درشت بگنجانید. خدمات مهندسی کلید در دست برای راه حل های سنگ آهک با بازده بالا ما می توانیم طرح های توسعه مرحله ای را ارائه دهیم.

برای به دست آوردن یک راه حل سفارشی و قیمت برای خط تولید سنگ آهک خرد کن 10 میلیون تنی در سال، لطفاً یک پیام آنلاین بگذارید یا از طریق ایمیل با تیم تجاری بین المللی ما تماس بگیرید.
